SHL (Verschiebung links)

Bei 32-Bit-Ganzzahlen verschiebt die SHL-Anweisung Ganzzahlen nach links und setzt 0 in das niederwertigste Bit.

Unterstützte Sprachen: Funktionsblockdiagramm, Kontaktplan und Strukturierter Text.

Diese Anweisung gilt für die Controller

Micro810

LC10,

Micro820

L20E,

Micro850

L50E und

Micro870

L70E.

SHL

SHL-Parameter
Parameter	Parametertyp	Datentyp	Beschreibung
EN	Eingang	BOOL	Bei True ist die Anweisung aktiviert. TRUE: Ausführen der aktuellen Berechnung. FALSE: Es findet keine Berechnung statt. Gilt für Kontaktplan-Programme.
IN	Eingang	DINT	Beliebige Ganzzahl.
NbS	Eingang	DINT	Anzahl der 1-Bit-Verschiebungen (im Bereich [1..31]).
SHL	Ausgang	DINT	Nach links verschobener Wert. Es wird keine Änderung vorgenommen, wenn NbS <= 0. Wenn ein Wert von 0 vorliegt, wird das niederwertigste Bit ersetzt.
ENO	Ausgang	BOOL	Ausgang wird aktiviert. Gilt für Kontaktplan-Programme.

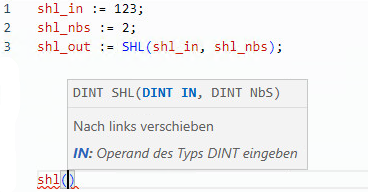

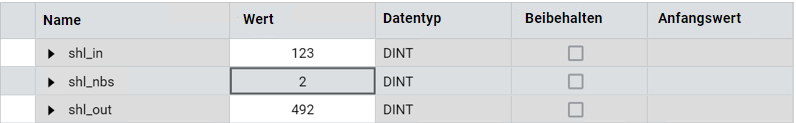

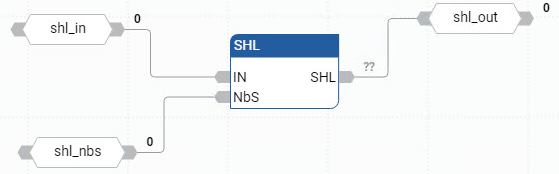

SHL-Beispiele

(* ST Equivalence: *)
result := SHL (register,1);
(* register = 2#0100_1101_0011_0101 *)
(* result = 2#1001_1010_0110_1010 *)
