ROR (nach rechts drehen)

Die ROR-Anweisung dreht den Eingang vom Typ DINT kreisförmig um NbR-Bits nach rechts und füllt die Bits auf der linken Seite mit den Bits, die gedreht werden.
Unterstützte Sprachen: Funktionsblockdiagramm, Kontaktplan und Strukturierter Text.
Diese Anweisung gilt für die Controller
Micro810
 LC10,
Micro820
 L20E,
Micro850
 L50E und
Micro870
 L70E.
ROR
ROR
ROR
ROR-Parameter
Parameter
Parametertyp
Datentyp
Beschreibung
EN
Eingang
BOOL
Bei True ist die Anweisung aktiviert.
  • TRUE: Ausführen der aktuellen Berechnung.
  • FALSE: Es findet keine Berechnung statt.
Gilt für Kontaktplan-Programme.
IN
Eingang
DINT
Beliebige Ganzzahl.
NbR
Eingang
DINT
Anzahl der 1-Bit-Drehungen (im Bereich [1..31]).
ROR
Ausgang
DINT
Nach rechts gedrehter Wert. Es wird keine Änderung vorgenommen, wenn „NbR“ <= 0.
ENO
Ausgang
BOOL
Ausgang wird aktiviert. Gilt für Kontaktplan-Programme.

ROR-Beispiele

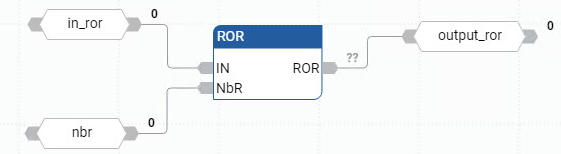

Beispiel für ein ROR-Funktionsblockdiagramm
Beispiel für ein ROR-Funktionsblockdiagramm
Beispiel für einen ROR-Kontaktplan
Beispiel für einen ROR-Kontaktplan

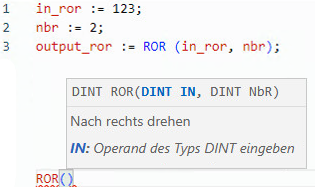

Beispiel für strukturierten ROR-Text
Beispiel für strukturierten ROR-Text
(* ST Equivalence: *)
result := ROR (register, 1);
(* register = 2#0100_1101_0011_0101 *)
(* result = 2#1010_0110_1001_1010 *)

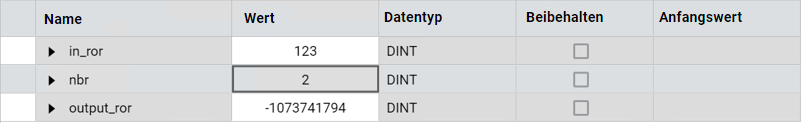

Ergebnisse
Ergebnisse
