BSR (Bit-Verschiebung rechts)

Die BSR-Anweisung verschiebt ein Bit in einem Array-Element nach rechts.

Unterstützte Sprachen: Funktionsblockdiagramm, Kontaktplan und Strukturierter Text.

Diese Anweisung gilt für

Micro820

L20E-,

Micro850

L50E- und

Micro870

L70E-Controller.

Details zum Betrieb:

Die BSR-Anweisung ist ein sofortiger Prozess für FALSE-zu-TRUE-Strompfadwechsel und synchrone Ausgabe-Updates. Wenn der Ausführungsparameter TRUE ist, wird das Bit ganz rechts (Bit 0 des durch Src + SrcOffset adressierten Elements) in das Unload-Bit kopiert und alle Bits im Array oder Nicht-Array werden um ein Bit nach rechts verschoben. Length und 16-Bit-Begrenzung werden berücksichtigt, abgesehen von BOOL-Datentypen. Das externe Bit wird anschließend zu Bit 0 (Src + SrcOffset) des ersten Elements verschoben.

Setzen Sie für Übertragungsvorgänge die Position von BitAddr auf die letzte Bit-Position oder das Unload-Bit. Ein mögliches Beispiel zur Nutzung der BSL-Anweisung ist die Nachverfolgung von Flaschen aus einer Abfüllanlage, dabei stellt jedes Bit eine Flasche dar.

BSR-Parameter
Parameter	Parametertyp	Datentyp	Beschreibung
Execute	Eingang	BOOL	Anweisung aktivieren. TRUE: Wird eine Anstiegsflanke erkannt, wird das Bit eine Position nach rechts verschoben. FALSE: Wird keine Anstiegsflanke erkannt, wird die BSR-Operation nicht aktiviert.
Scr	Eingang	ANY_ELEMENTARY	Die Adresse des zu verschiebenden Src (Bit). Unterstützte Datentypen: BOOL, DWORD, INT, UINT, WORD, DINT und UDINT. Arrays: Scr wird auf eine variablenbasierte Adresse wie Source1, Source1[0] oder Source1[1] gesetzt. Nicht-Arrays: Scr wird auf eine Variablenadresse wie Source1 gesetzt.
SrcOffset	Eingang	UINT	Wenn SrcOffset 0 ist, wird beim ersten Element gestartet. Arrays: SrcOffset wird auf 0 gesetzt. Wenn der Wert auf Source1[0] oder Source1[1] gesetzt ist, wird der Fehler „Versatz der Quelle überschreitet die Arraygröße“ angezeigt. Nicht-Arrays: SrcOffset muss auf 0 gesetzt werden, andernfalls wird die Fehlermeldung „Offset der Quelle überschreitet die Arraygröße“ angezeigt.
BitAddr	Eingang	BOOL	Position des in die Quelle Src verschobenen Bits.
Length	Eingang	UINT	Length enthält die Anzahl von in Src zu verschiebenden Bits. Unterstützt Verschiebungen über Arrayelemente hinweg. Für den Datentyp BOOL die Anzahl der im Array enthaltenen zu verschiebenden booleschen Datentypen. Bei 16- und 32-Bit-Datentypen werden Bits in Vielfachen von 16 (z. B. 16, 32 und 64) verschoben. Wenn Length kein gerades Vielfaches von 16 ist, wird die Anzahl der verschobenen Bits an die nächste 16-Bit-Begrenzung gesendet. Length basiert auf der Größe des Datentyps. Bei Überschreitung der Length des Bereichs tritt der Fehler „Versatz der Quelle überschreitet die Arraygröße“ auf. Length-Werte lauten: BOOL: 1 16-Bit-Wort: 1‒16 32-Bit-Wort: 1‒32 64-Bit-Wort: 1‒64
Unload	Ausgang	BOOL	Aus der Src-Adresse verschobenes Bit.
Error	Ausgang	BOOL	Wenn ein Fehler auftritt, wird Error auf „True“ gesetzt.
ErrorID	Ausgang	USINT	Wenn ein Fehler auftritt, enthält ErrorID den Fehlercode.
Done	Ausgang	BOOL	Wenn TRUE, wurde der Vorgang erfolgreich abgeschlossen. Wenn FALSE, ist beim Vorgang eine Fehlerbedingung aufgetreten.

BSR-Fehlercodes
Fehlercode	Fehlerbeschreibung
01	Dimension nicht unterstützt.
02	Datentyp nicht unterstützt.
03	Bit-Länge überschreitet 2048.
04	Quellenabstand überschreitet die Größe des Arrays.
05	Bit-Länge überschreitet die Größe des Arrays.
07	Ungültige Parameter.

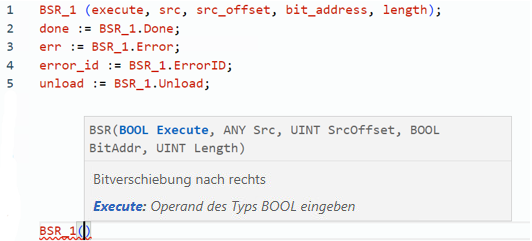

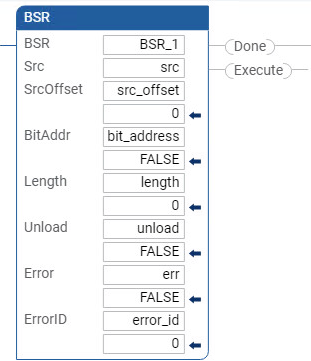

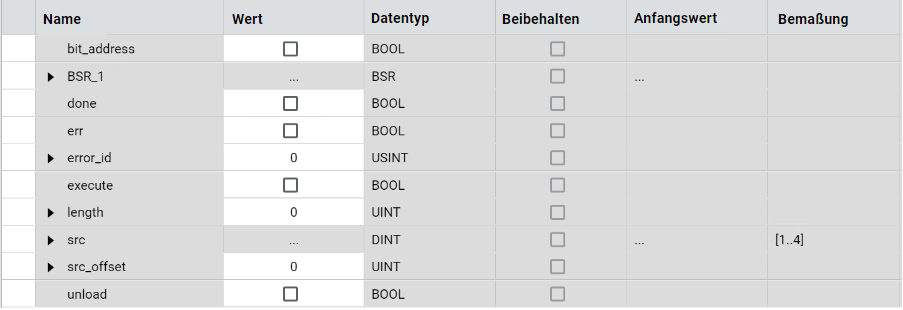

BSR-Beispiele

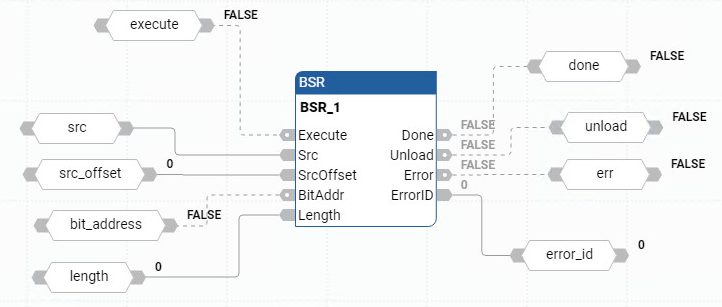

Beispiel für ein BSR-Funktionsblockdiagramm
