TDF (Zeitdifferenz)

Die TDF-Anweisung berechnet die Zeitdifferenz zwischen TimeA und TimeB.
Unterstützte Sprachen: Funktionsblockdiagramm, Kontaktplan und Strukturierter Text.
Diese Anweisung gilt für die Controller
Micro810
 LC10,
Micro820
 L20E,
Micro850
 L50E und
Micro870
 L70E.
TDF
TDF
TDF-Parameter
Parameter
Parametertyp
Datentyp
Beschreibung
EN
Eingang
BOOL
Anweisung aktivieren.
  • TRUE: Aktuelle Berechnung ausführen.
  • FALSE: Es findet keine Berechnung statt.
Gilt für Kontaktplan-Programme.
TimeA
Eingang
TIME
Die Startzeit für die Berechnung der Zeitdifferenz.
TimeB
Eingang
TIME
Die Endzeit für die Berechnung der Zeitdifferenz.
ENO
Ausgang
BOOL
Aktivieren der Ausgabe.
Gilt für Kontaktplan-Programme.
TDF
Ausgang
TIME
Die Zeitdifferenz zwischen den zwei eingegangenen Zeitwerten.
TDF ist ein Name oder eine PIN-ID.

TDF-Beispiele

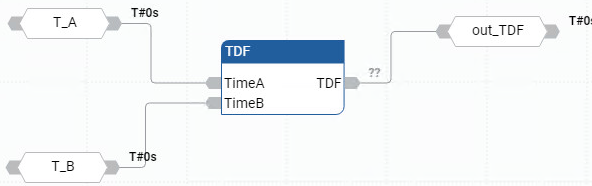

Beispiel für ein TDF-Funktionsblockdiagramm
Beispiel für ein TDF-Funktionsblockdiagramm
Beispiel für einen TDF-Kontaktplan
Beispiel für einen TDF-Kontaktplan

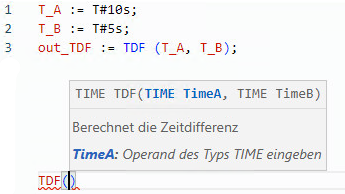

Beispiel für strukturierten TDF-Text
Beispiel für strukturierten TDF-Text
(* ST Equivalence: *)

TESTTIMEDIFF := TDF(TESTTIME1, TESTTIME2) ;

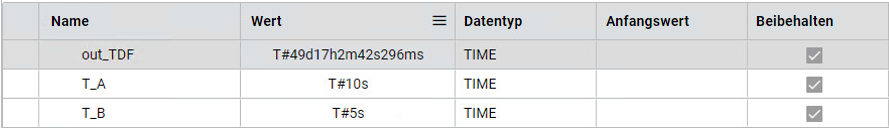

Ergebnisse
Ergebnisse
