RTC_SET (Echtzeituhr einstellen)

Die RTC_SET-Anweisung stellt die Echtzeituhrdaten (RTC) auf die RTC-Modul-Informationen ein.

Unterstützte Sprachen: Funktionsblockdiagramm, Kontaktplan und Strukturierter Text.

Diese Anweisung gilt für die Controller

Micro810

LC10,

Micro820

L20E,

Micro850

L50E und

Micro870

L70E.

RTC_SET-Parameter
Parameter	Parametertyp	Datentyp	Beschreibung
Enable	Eingang	BOOL	Anweisungsblock aktivieren. TRUE: RTC_SET mit den RTC-Informationen aus der Eingabe ausführen. Typischerweise nur für 1 Programm-Scan beim Update von RTC ausführen. FALSE: RTC_SET nicht ausführen. Auf FALSE einstellen, um RTC normal auszuführen.
RTCEnable	Eingang	BOOL	TRUE: Um RTC mit den angegebenen RTC-Daten zu aktivieren. FALSE: Um RTC zu deaktivieren.
RTCData	Eingang	RTC	Informationen zu RTC-Daten: `yy/mm/dd, hh/mm/ss, week` wie im Datentyp "RTC" definiert. RTCData wird ignoriert, wenn RTCEnable = 0.
RTCPresent	Ausgang	BOOL	TRUE: Freilaufende Uhr wird verwendet oder RTC-Hardware ist angeschlossen. FALSE: Freilaufende Uhr wird nicht verwendet oder RTC-Hardware ist nicht angeschlossen.
RTCEnabled	Ausgang	BOOL	TRUE: Freilaufende Uhr wird verwendet oder RTC-Hardware ist aktiviert (Zeitgebung). FALSE: Freilaufende Uhr wird nicht verwendet oder RTC-Hardware ist deaktiviert (keine Zeitgebung).
RTCBatLow	Ausgang	BOOL	TRUE: RTC-Batteriestand niedrig. FALSE: Ladestand der RTC-Batterie nicht niedrig.
Sts	Ausgang	USINT	Der Status des Lesevorgangs. RTC_Set-Statuswerte (Sts): 0x00: Funktionsblock nicht aktiviert (kein Betrieb). 0x01: Betrieb des RTC-Satzes erfolgreich. 0x02: Betrieb des RTC-Satzes fehlgeschlagen.

Datentyp RTC
Parameter	Parametertyp	Beschreibung
Year	UINT	Die Jahreseinstellung für den RTC. 16-Bit-Wert, der gültige Bereich reicht von 2000 (01. Januar, 00:00:00) bis 2098 (31. Dezember, 23:59:59)
Month	UINT	Die Monatseinstellung für den RTC.
Day	UINT	Die Tageseinstellung für den RTC.
Hour	UINT	Die Stundeneinstellung für den RTC.
Minute	UINT	Die Minuteneinstellung für den RTC.
Second	UINT	Die Sekundeneinstellung für den RTC.
DayOfWeek	UINT	Die Wochentagseinstellung für den RTC. Dieser Parameter wird für „RTC_SET“ ignoriert.

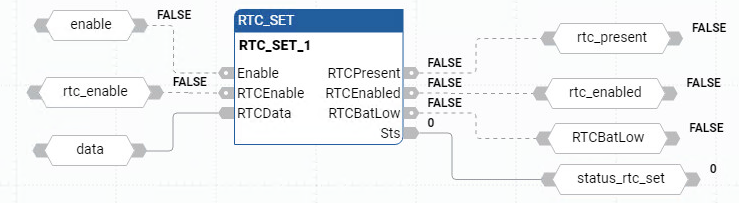

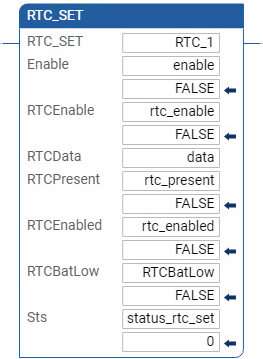

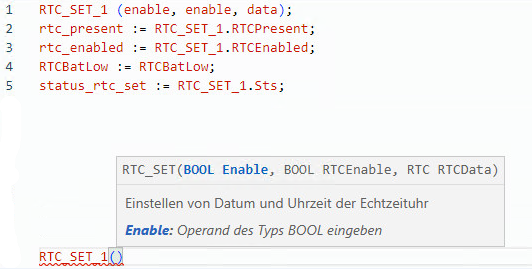

RTC_SET-Beispiele
