TOF (Timer, Ausschaltverzögerung)

Die TOF-Anweisung setzt einen internen Timer um einen vorgegebenen Wert nach oben.
Details zum Betrieb: Falls der Parameter „EN“ mit diesem Anweisungsblock verwendet wird, beginnt der Timer mit dem Inkrementieren, sobald „EN“ auf TRUE gesetzt wird, und setzt das Inkrementieren auch dann fort, wenn „EN“ auf FALSE gesetzt wird.
Unterstützte Sprachen: Funktionsblockdiagramm, Kontaktplan und Strukturierter Text.
Diese Anweisung gilt für die Controller
Micro810
 LC10,
Micro820
 L20E,
Micro850
 L50E und
Micro870
 L70E.
TOF
TOF
TOF-Parameter
Parameter
Parametertyp
Datentyp
Beschreibung
IN
Eingang
BOOL
Eingangssteuerung.
  • TRUE: Abstiegsflanke erkannt, der interne Timer wird erhöht.
  • FALSE: Anstiegsflanke erkannt, der interne Timer wird gestoppt und zurückgesetzt.
PT
Eingang
TIME
Maximal programmierte Dauer.
Siehe Datentyp „Time“.
Q
Ausgang
BOOL
  • TRUE: Gesamtzeit ist nicht abgelaufen.
  • FALSE: Gesamtzeit ist abgelaufen.
ET
Ausgang
TIME
Derzeit abgelaufene Zeit. Mögliche Werte reichen von 0ms bis 1193h2m47s294ms.

TOF-Beispiele

TOF-Timing-Diagramm
TOF-Timing-Diagramm

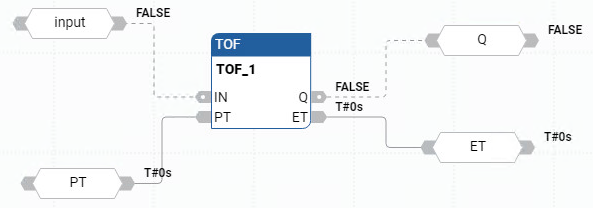

Beispiel für ein TOF-Funktionsblockdiagramm
Beispiel für ein TOF-Funktionsblockdiagramm
Beispiel für einen TOF-Kontaktplan
Beispiel für einen TOF-Kontaktplan

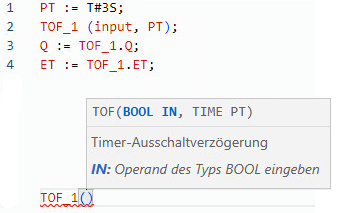

Beispiel für strukturierten TOF-Text
Beispiel für strukturierten TOF-Text

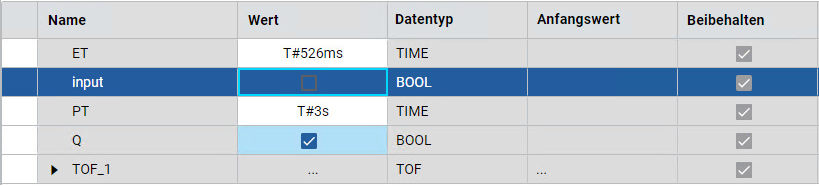

Ergebnisse
Ergebnisse
