RHC (Hochgeschwindigkeits-Taktgeber lesen)

Die RHC-Anweisung liest den Hochgeschwindigkeits-Taktgeberwert im
Micro800
-Controller.
Unterstützte Sprachen: Funktionsblockdiagramm, Kontaktplan und Strukturierter Text.
Diese Anweisung gilt für die Controller
Micro810
 LC10,
Micro820
 L20E,
Micro850
 L50E und
Micro870
 L70E.
RHC
RHC
RHC-Parameter
Parameter
Parametertyp
Datentyp
Beschreibung
EN
Eingang
BOOL
Bei True ist die Anweisung aktiviert.
  • TRUE: Ausführen der aktuellen Berechnung.
  • FALSE: Es findet keine Berechnung statt.
Gilt für Kontaktplan-Programme.
ENO
Ausgang
BOOL
Ausgang wird aktiviert. Gilt für Kontaktplan-Programme.
RHC
Ausgang
UDINT
Der Wert des Hochgeschwindigkeits-Taktgebers

Auflösung des Hochgeschwindigkeits-Taktgebers

Auflösung des Hochgeschwindigkeits-Taktgebers
Controller-Typ
Inkremente
Zeitbasis
Auflösung
Micro810
 LC10
4 alle 40 Mikrosekunden
10 Mikrosekunden
40 Mikrosekunden
Micro820
 L20E
Micro850
 L50E
1 alle 10 Mikrosekunden
10 Mikrosekunden
10 Mikrosekunden

RHC-Beispiele

Beispiel für ein RHC-Funktionsblockdiagramm
Beispiel für ein RHC-Funktionsblockdiagramm
Beispiel für einen RHC-Kontaktplan
Beispiel für einen RHC-Kontaktplan

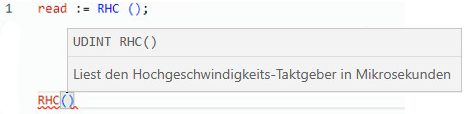

Beispiele für strukturierten RHC-Text
Beispiel für strukturierten RHC-Text
(* ST Equivalence: *)

TESTOUTPUT2 := RHC() ;
