CTUD (Hoch-/Herunterzählen)

Die CTUD-Anweisung zählt Ganzzahlen aufwärts von 0 bis zu einem gegebenen Wert in Schritten von 1, oder abwärts von einem gegebenen Wert bis 0 in Schritten von 1.

Unterstützte Sprachen: Funktionsblockdiagramm, Kontaktplan und Strukturierter Text.

Diese Anweisung gilt für die Controller

Micro810

LC10,

Micro820

L20E,

Micro850

L50E und

Micro870

L70E.

CTUD-Parameter
Parameter	Parametertyp	Datentyp	Beschreibung
CU	Eingang	BOOL	TRUE: Wird eine Anstiegsflanke erkannt, wird heraufgezählt.
CD	Eingang	BOOL	TRUE: Wird eine Anstiegsflanke erkannt, wird heruntergezählt.
RESET	Eingang	BOOL	Dominantes (höchste Priorität beim Bestimmen eines Anweisungsverhaltens) Element zurücksetzen. (CV = 0, wenn RESET = TRUE).
LOAD	Eingang	BOOL	Ladebefehl. TRUE: Setzt CV = PV.
PV	Eingang	DINT	Programmierter Maximalwert.
QU	Ausgang	BOOL	Überlauf. TRUE: Wenn CV >= PV.
QD	Ausgang	BOOL	Unterlauf. TRUE: Wenn CV <= 0.
CV	Ausgang	DINT	Zählerergebnis.

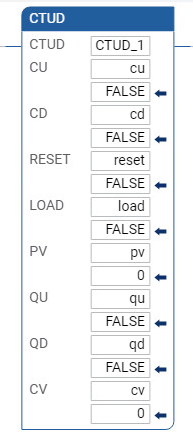

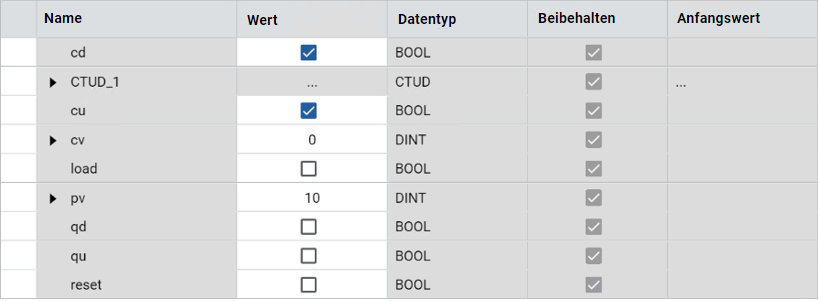

CTUD-Beispiele

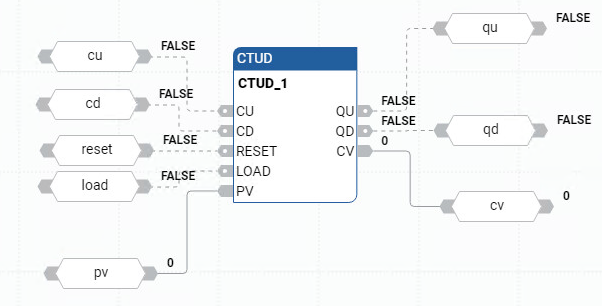

Beispiel für ein CTUD-Funktionsblockdiagramm

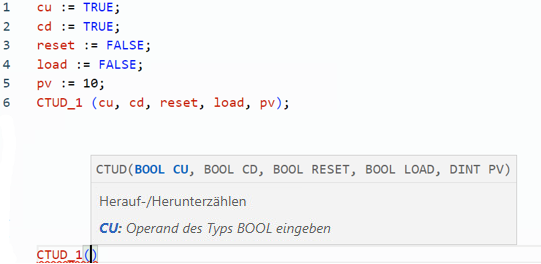

(* ST Equivalence: We suppose CTUD1 is an instance of block*)

CTUD1(trigger1, trigger2, reset_cmd, load_cmd,100);

full := CTUD1.QU;

empty := CTUD1.QD;

nb_elt := CTUD1.CV;
