CTU (Hochzählen)

Die CTU-Anweisung zählt (Ganzzahlen) aufwärts von 0 bis zu einem gegebenen Wert, in Schritten von 1.

Unterstützte Sprachen: Funktionsblockdiagramm, Kontaktplan und Strukturierter Text.

Diese Anweisung gilt für die Controller

Micro810

LC10,

Micro820

L20E,

Micro850

L50E und

Micro870

L70E.

CTU-Parameter
Parameter	Parametertyp	Datentyp	Beschreibung
CU	Eingang	BOOL	Zählt hoch. TRUE: Wird eine Anstiegsflanke erkannt, wird in Einerschritten hochgezählt. FALSE: Wird eine Abstiegsflanke erkannt, bleibt der Zählerwert unverändert.
RESET	Eingang	BOOL	„Reset“ verifiziert den PV-Wert gegen den Wert für „Hochzählen“. TRUE: Setzt den CV-Wert auf null. FALSE: Es wird weiter in Einerschritten hochgezählt.
PV	Eingang	DINT	Programmierter Maximalwert des Zählers.
Q	Ausgang	BOOL	Gibt an, ob die Hochzählen-Anweisung zu einer Zahl geführt hat, die größer oder gleich dem Maximalwert des Zählers ist. TRUE: Zählerergebnis => PV (Überlaufzustand). FALSE: Zählerergebnis < PV
CV	Ausgang	DINT	Aktuelles Zählerergebnis.

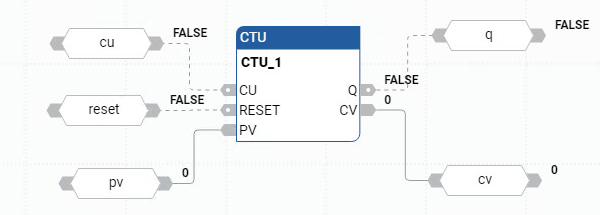

CTU-Funktionsblockdiagramm mit Eingängen, Ausgängen und Logikfluss. — Beispiel für ein CTU-Funktionsblockdiagramm

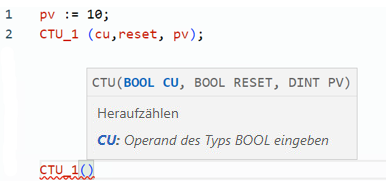

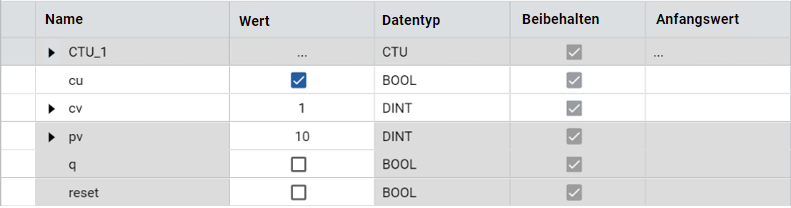

(* ST Equivalence: CTU1 is an instance of CTU block*)

CTU1(trigger,NOT(auto_mode),100);

overflow := CTU1.Q;

result := CTU1.CV;
