CTD (Herunterzählen)

Die CTD-Anweisung zählt Ganzzahlen abwärts von einem gegebenen Wert bis 0, in Schritten von 1.

Unterstützte Sprachen: Funktionsblockdiagramm, Kontaktplan und Strukturierter Text.

Diese Anweisung gilt für die Controller

Micro810

LC10,

Micro820

L20E,

Micro850

L50E und

Micro870

L70E.

CTD-Parameter
Parameter	Parametertyp	Datentyp	Beschreibung
CD	Eingang	BOOL	Zählt herunter TRUE: Wird eine Anstiegsflanke erkannt, wird in Einerschritten heruntergezählt. FALSE: Wird eine Abstiegsflanke erkannt, bleibt der Zählerwert unverändert.
LOAD	Eingang	BOOL	„Laden“ verifiziert den PV-Wert gegen den Wert für „Herunterzählen“. TRUE: Setzt CV = PV. FALSE: Es wird weiter in Einerschritten heruntergezählt.
PV	Eingang	DINT	Programmierter Maximalwert des Zählers.
Q	Ausgang	BOOL	Gibt an, ob die Herunterzählen-Anweisung zu einer Zahl geführt hat, die kleiner oder gleich dem Maximalwert des Zählers ist. TRUE: Zählerergebnis <= 0 (Unterlaufzustand). FALSE: Zählerergebnis > 0.
CV	Ausgang	DINT	Aktueller Zählerwert.

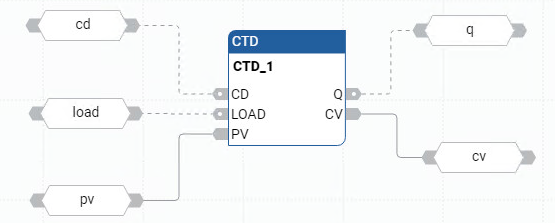

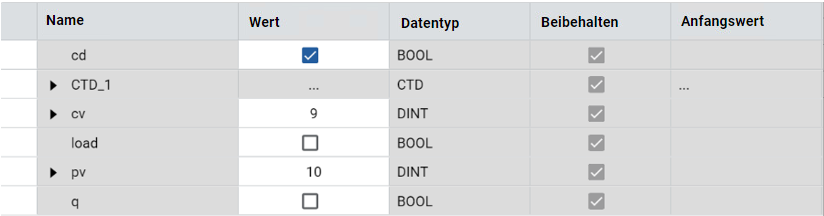

CTD-Beispiele

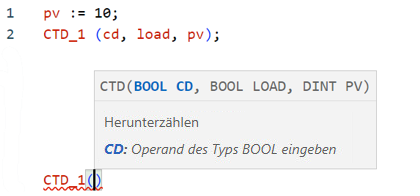

(*ST Equivalence: CTD1 is an instance of block *)

CTD1(trigger,load_cmd,100);

underflow := CTD1.Q;

result := CTD1.CV;
