LIM
LIM ist ein Alarm mit einer Hysterese bei einem REAL-Wert für Ober- und Untergrenzen. Eine Hysterese wird auf Ober- und Untergrenzen angewendet. Die Hysterese-Differenz für die Ober- oder Untergrenze beträgt die Hälfte des EPS-Parameters.
Ein Prozessalarm wird ausgelöst, wenn vom Controller ein Fehler empfangen und verarbeitet wird. Durch Prozessebenenalarme werden Sie informiert, wenn das Modul die konfigurierte Ober- oder Untergrenze eines Kanals überschritten hat.
Unterstützte Sprachen: Funktionsblockdiagramm, Kontaktplan und Strukturierter Text.
Diese Anweisung gilt für
Micro820
L20E-, Micro850
L50E- und Micro870
L70E-Controller.LIM
Parameter | Parametertyp | Datentyp | Beschreibung |
|---|---|---|---|
EN | Eingang | BOOL | Bei True ist die Anweisung aktiviert.
|
H | Eingang | REAL | Wert der Obergrenze. |
X | Eingang | REAL | Eingabe ist jeglicher Wert vom Typ „Real“. |
L | Eingang | REAL | Wert der Untergrenze. |
EPS | Eingang | REAL | Hysterese-Wert (muss über Null liegen). |
QH | Ausgang | BOOL | Hoher Alarm: TRUE, wenn X über Obergrenze H liegt. |
Q | Ausgang | BOOL | Alarmausgabe: TRUE, wenn X außerhalb des zulässigen Bereichs liegt. |
QL | Ausgang | BOOL | Niedriger Alarm: TRUE, wenn X unter Untergrenze L liegt. |
ENO | Ausgang | BOOL | Ausgang wird aktiviert. Gilt für Kontaktplan-Programme. |
LIM-Beispiele

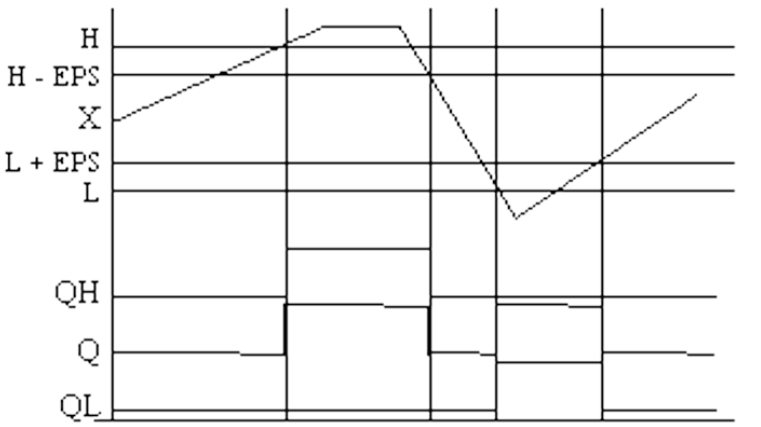

Beispiel eines LIM-Zeitgebungsdiagramms

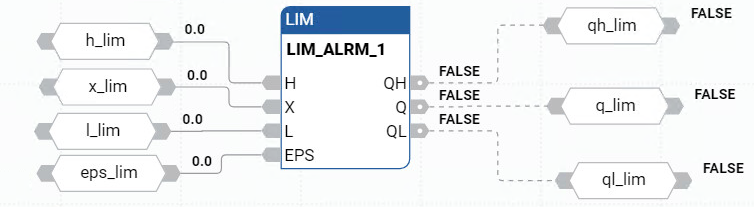

Beispiel für ein LIM-Funktionsblockdiagramm

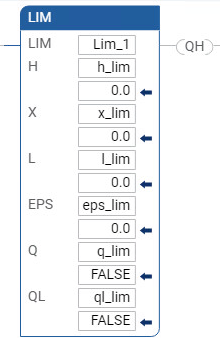

Beispiel für einen LIM-Kontaktplan

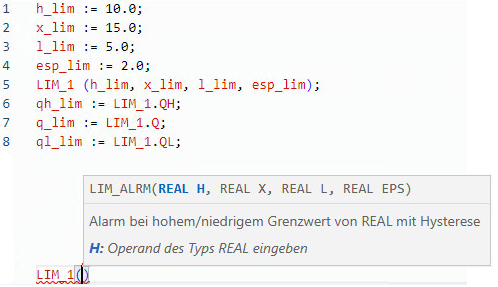

Beispiel für strukturierten LIM-Text

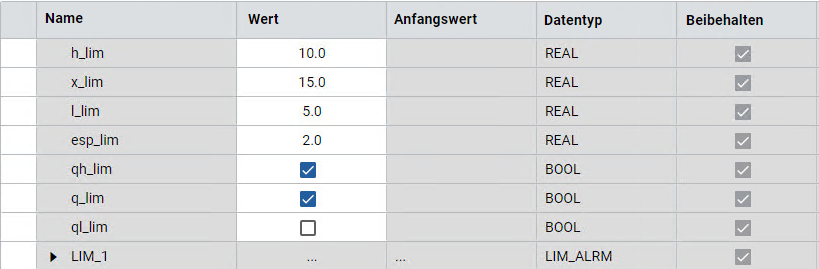

Ergebnisse
