MUL (multiplizieren)

Die MUL-Anweisung multipliziert zwei oder mehr Werte vom Typ „Integer“ oder „Real“.

Unterstützte Sprachen: Funktionsblockdiagramm, Kontaktplan und Strukturierter Text.

Diese Anweisung gilt für die Controller

Micro810

LC10,

Micro820

L20E,

Micro850

L50E und

Micro870

L70E.

MUL-Parameter
Parameter	Parametertyp	Datentyp		Beschreibung
EN	Eingang	BOOL		Bei True ist die Anweisung aktiviert. TRUE: Ausführen der aktuellen Berechnung. FALSE: Es findet keine Berechnung statt. Gilt für Kontaktplan-Programme.
i1	Eingang	SINT USINT BYTE INT UINT WORD DINT	UDINT DWORD LINT ULINT LWORD REAL LREAL	Faktor in Datentyp „Integer“ oder „Real“. Alle Eingaben müssen denselben Datentyp aufweisen.
i2	Eingang	SINT USINT BYTE INT UINT WORD DINT	UDINT DWORD LINT LINT LWORD REAL LREAL	Faktor in Datentyp „Integer“ oder „Real“. Alle Eingaben müssen denselben Datentyp aufweisen.
o1	Ausgang	SINT USINT BYTE INT UINT WORD DINT	UDINT DWORD LINT ULINT LWORD REAL LREAL	Produkt der Eingaben in den Datentyp „Integer“ oder „Real“. Eingabe und Ausgabe müssen denselben Datentyp haben.
ENO	Ausgang	BOOL		Ausgang wird aktiviert. Gilt für Kontaktplan-Programme.

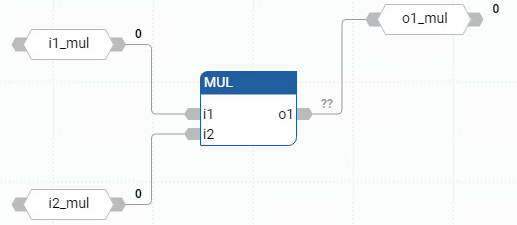

MUL-Beispiele

(* ST equivalence *)
ao10 := ai101 * ai102;
ao5 := (ai51 * ai52) * ai53;
