MOD (Modulo)

Die MOD-Anweisung teilt die IN-Eingabe durch die Basiseingabe und platziert den Rest in der MOD-Ausgabe.

Unterstützte Sprachen: Funktionsblockdiagramm, Kontaktplan und Strukturierter Text.

Diese Anweisung gilt für die Controller

Micro810

LC10,

Micro820

L20E,

Micro850

L50E und

Micro870

L70E.

MOD-Parameter
Parameter	Parametertyp	Datentyp	Beschreibung
EN	Eingang	BOOL	Bei True ist die Anweisung aktiviert. TRUE: Ausführen der aktuellen Berechnung. FALSE: Es findet keine Berechnung statt. Gilt für Kontaktplan-Programme.
IN	Eingang	DINT	Beliebiger ganzzahliger Wert mit Vorzeichen.
Base	Eingang	DINT	Muss größer als Null sein.
MOD	Ausgang	DINT	Modulo-Berechnung (Eingabe MOD-Basis) / gibt -1 zurück, wenn Base <= 0.
ENO	Ausgang	BOOL	Ausgang wird aktiviert. Gilt für Kontaktplan-Programme.

MOD-Beispiele

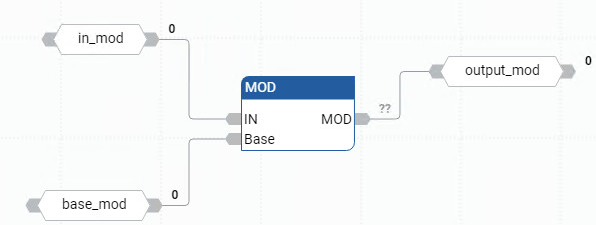

Beispiel für ein MOD-Funktionsblockdiagramm

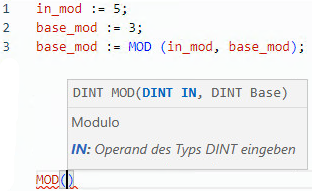

(* ST Equivalence: *)
division_result := (value / divider); (* integer division *)
rest_of_division := MOD (value, divider); (* rest of the division *)
