Steuerungsanwendungsarbeitsbereich
Der Controller-Anwendungsarbeitsbereich ist der Hauptbereich, in dem
Micro800
-Controller in einem FactoryTalk Design Workbench
-Projekt angezeigt, konfiguriert, überwacht und Fehler behoben werden.Der Controller-Anwendungsarbeitsbereich enthält die
Controller

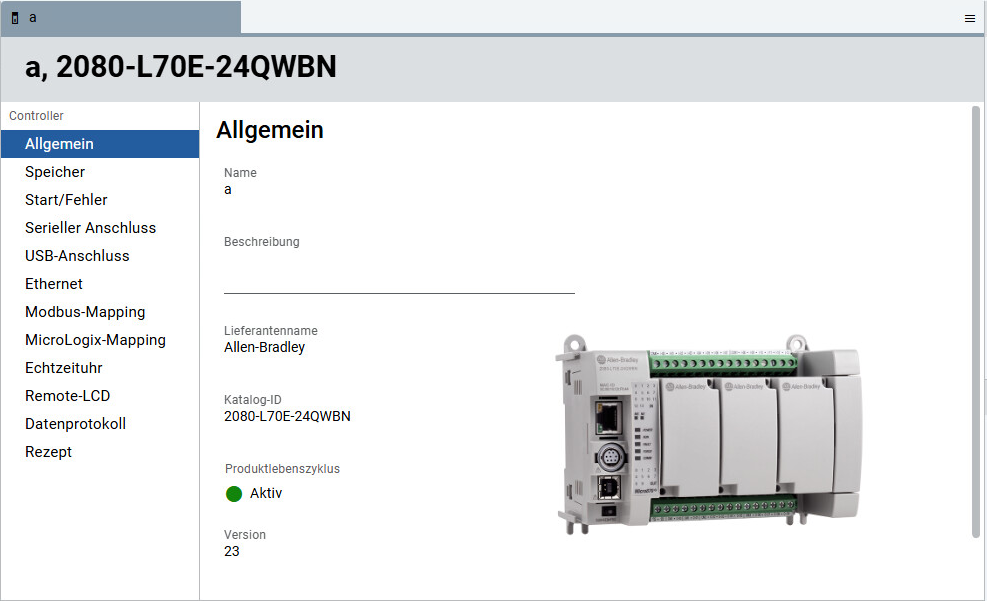

-Struktur und die Controller-Konfigurationsseiten.Controller-Struktur und die Konfigurationsseite „Allgemein“ eines Micro870 L70E-Controllers
Controller-Baumstruktur
In der
Controller
-Baumstruktur werden die verfügbaren Konfigurationen für einen Micro800
-Controller aufgelistet.Die Knoten in der
Controller
-Baumstruktur variieren je nach Controllertyp. In der folgenden Tabelle sind die Knoten in der Controller
-Baumstruktur aufgeführt.Node | Verfügbar für |
|---|---|
Allgemein | Alle |
Speicher | Alle |
Hochfahren/Fehler | Alle |
Serieller Anschluss | Micro820 L20E-, Micro850 L50E- und Micro870 L70E-Controller |
USB-Anschluss | Micro820 L20E-, Micro850 L50E- und Micro870 L70E-Controller |
Ethernet | Micro820 L20E-, Micro850 L50E- und Micro870 L70E-Controller |
Modbus-Mapping | Micro820 L20E-, Micro850 L50E- und Micro870 L70E-Controller |
MicroLogix-Mapping | Micro850 L50E- und Micro870 L70E-Controller |
Echtzeituhr | Alle |
Bewegung | 2080-L50E- xx QBB, 2080-L50E-xx QVB und 2080-L70E-xx QBB(N)-Controller |
Remote-LCD | Micro820 L20E-, Micro850 L50E- und Micro870 L70E-Controller |
LCD-Modul | Micro810 LC10-Controller |
Datenprotokoll | Micro820 L20E-, Micro850 L50E- und Micro870 L70E-Controller
|
Rezept | Micro820 L20E-, Micro850 L50E- und Micro870 L70E-ControllerDie Funktion Rezept verwalten ist verfügbar, sobald eine SD-Karte in den Controller eingesetzt wird. |
Controller-Konfigurationsseite
Der Inhalt auf den Controller-Konfigurationsseiten variiert je nach ausgewähltem Controllertyp und Strukturknoten. Verwenden Sie die Controller-Konfigurationsseite für folgende Punkte:
- Die Einstellungen des aktuellen Controllers anzeigen und konfigurieren.
- Ändern der Seitengröße.
