Ethernet-Treiber hinzufügen und die IP-Adresse des Micro800-Controllers manuell eingeben

Wenn Sie für die Verbindung mit dem Controller Ethernet anstelle von USB verwenden, wird der Ethernet/IP-Treiber standardmäßig installiert. Sie können dann eine Verbindung zu den Geräten herstellen, die sich im selben Subnetz wie der Computer befinden. Wenn ein DHCP (Dynamic Host Configuration Protocol)-Server verfügbar ist, werden dem Computer und dem Gerät (z. B. einem
Micro870
 L70E-Controller, der standardmäßig DHCP verwendet) in den meisten Fällen IP-Adressen zugewiesen, die die Kommunikation des Computers bzw. des Geräts über diesen Ethernet/IP-Treiber ermöglichen. Der Ethernet/IP-Treiber durchsucht alle Geräte im Subnetz.
Falls sich das Gerät nicht im selben Subnetz wie der Computer befindet oder Sie nicht alle Geräte im Subnetz anzeigen möchten, empfehlen wir, den Ethernet-Gerätetreiber zu installieren, wofür Sie die IP-Adresse des Geräts manuell eingeben müssen.
So fügen Sie den Ethernet-Treiber hinzu und geben die IP-Adresse des Micro800-Controllers manuell ein
  1. Öffnen Sie
    Gerät auswählen
    , indem Sie einen der folgenden Schritte ausführen:
    • Wählen Sie Schaltfläche „Online-Zentrum“ aus, um das
      Online-Zentrum
       zu öffnen, und wählen Sie dann Schaltfläche „Gerät öffnen auswählen“ aus.
    • Wählen Sie im
      Projekt-Organizer
       die Schaltfläche Schaltfläche „Gerät ermitteln“ aus.
  2. Wählen Sie unter
    Gerät auswählen
     die Option Schaltfläche „Antriebe konfigurieren“ aus.
  3. Wählen Sie unter
    Treiber konfigurieren
     in der Liste
    Verfügbare Treibertypen
     die Option
    Ethernet
     aus.

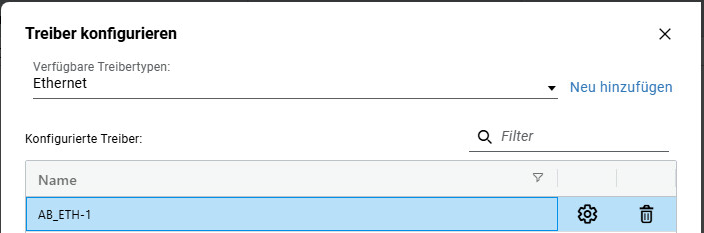

    Dialogfeld „Treiber konfigurieren“ - Ethernet-Gerät hinzufügen
  4. Wählen Sie
    Neu hinzufügen
     aus.
  5. Ändern Sie unter
    Treiber konfigurieren
     den
    Namen
     nach Bedarf und geben Sie dann im Feld
    Geräteliste/-bereich
     die IP-Adresse des Controllers ein.
    Wir empfehlen, ":EIP" an die IP-Adresse anzuhängen und den CSPv4-Port 2222 zu vermeiden.

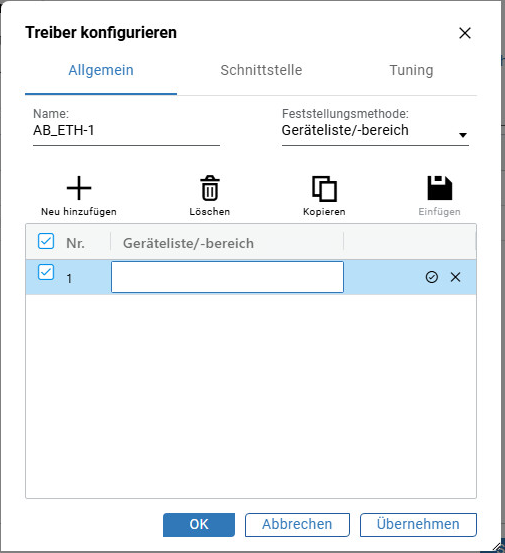

    Dialogfeld „Treiber konfigurieren“
  6. Wählen Sie
    OK
     aus.
  7. Wählen Sie unter
    Antriebe konfigurieren
     die Option
    Schließen
     aus.
  8. Erweitern Sie unter
    Gerät auswählen
     den hinzugefügten Ethernet-Gerätetreiber, wählen Sie den Controller aus und klicken Sie dann auf
    OK
    .
