我們的 PanelView™ 5000 圖形終端機具備直觀且現代化的設計，並提供增強的 Logix 整合，採用 Studio 5000 View Designer® 軟體。此整合讓工程師僅需輸入一次配置資訊，即可用於整個自動化設計。它同時協助您建構現代化應用，包括用於點動應用的高速人機介面按鈕、可縮放向量圖形，以及提供診斷資訊的預先配置系統橫幅。
現已提供最大 21.5" 的寬螢幕 PCAP 顯示器
- 產品
- 概述
- 文件
- 認證
概述
-

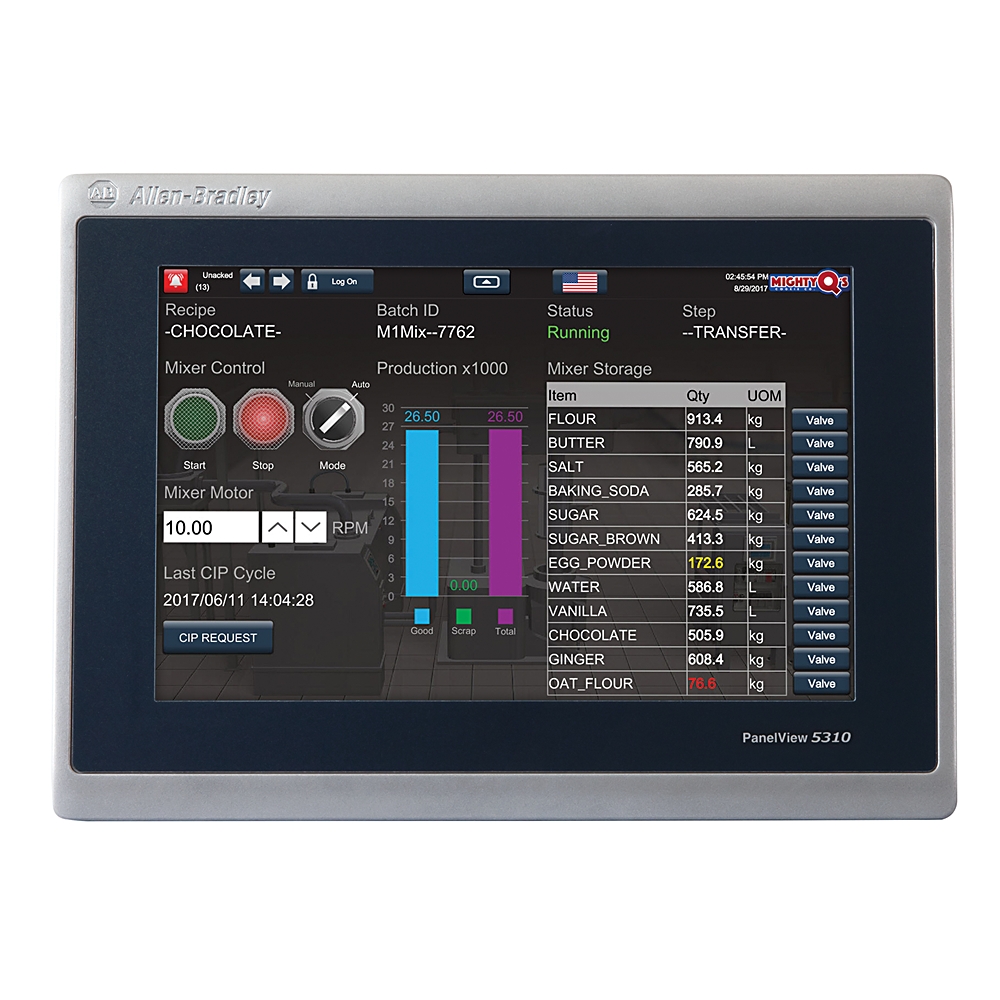

PanelView 5310 front
-
PanelView 5000 family
-
PanelView 5000 front
-

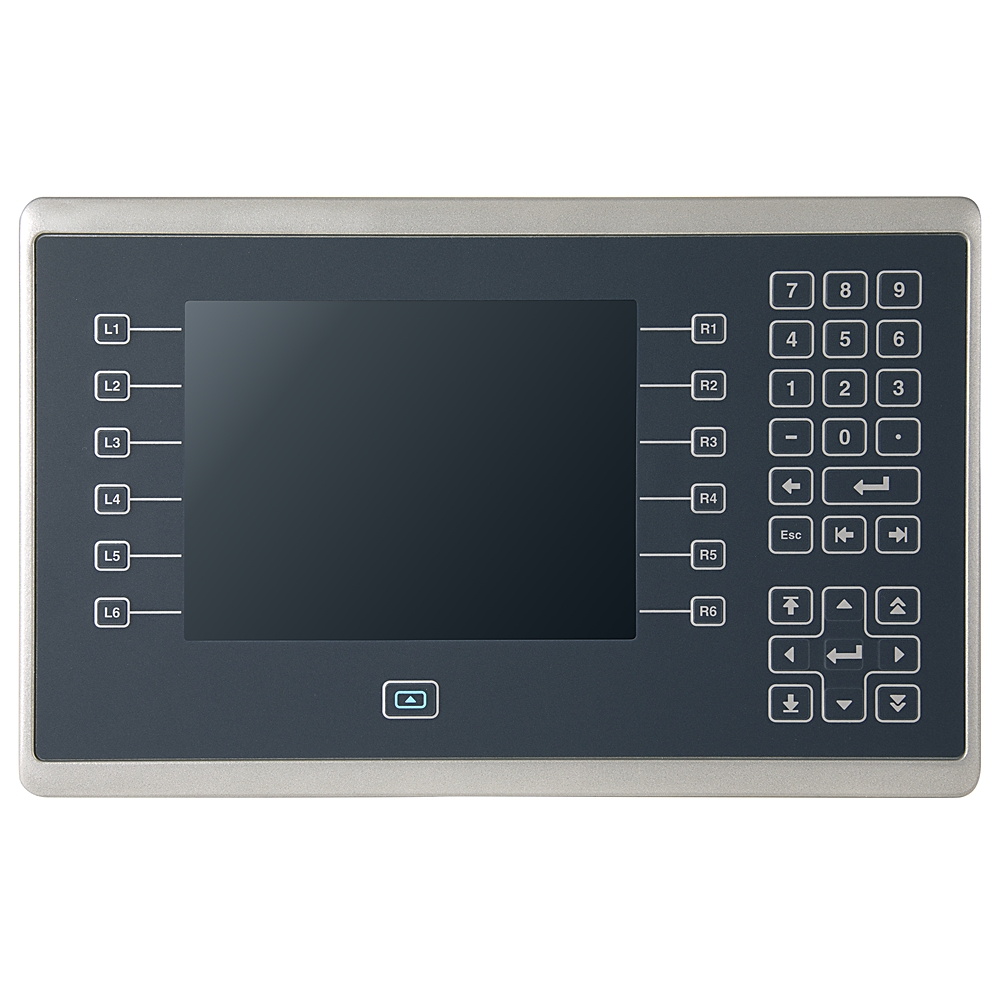

PanelView 5510 analog resistive
-
PanelView 5510 analog resistive
-
PanelView 5510 projected capacitive (PCAP) side
-
PanelView 5510 projected capacitive (PCAP)front
-
PanelView 5510 projected capacitive (PCAP) group
-
PanelView 5510 projected capacitive (PCAP) back
PanelView 5310 front
- 採用現代化設計，配備纖薄鋁製邊框
- 包含基於 Logix 的警報功能，無需額外配置
- 具備自動診斷功能，可在支援的現場設備中通報故障，無需用戶編程
- 提供 Logix 標籤擴展屬性支援，有助於開發更豐富的內容
- 直觀的導航選單節省螢幕空間並減少配置時間
- 允許建立自訂、可重複使用的附加圖形，更有效率地建構您的應用程式
- 自動使用 Studio 5000 View Designer® 環境共享標籤、警報及其他數據
- 提供模擬器，可在不下載至實體終端的情況下測試運行專案
- 運行時語言切換可隨需切換來自 Logix 控制器的靜態螢幕文字、標籤描述及警報訊息
- 可設定螢幕更新率為 100、250 或 500 毫秒，以更佳視覺化高速操作並呈現更流暢動畫
- 系統標籤支援色彩校正，使用戶可調整色彩以因應環境光線
- 狀態表最多支援 2500 個狀態，適用於如大型錯誤代碼查詢表等應用
- 支援專案事件，可自動觸發動作，無需操作員介入
- 電子郵件通知可將機器或流程狀態訊息發送給遠端用戶
- PDF 檢視器允許操作員閱讀儲存在終端的作業指令及故障排除指南
- 專案與韌體可從可移動媒體（安全數位卡或 USB）載入
- 內建 VNC 伺服器支援遠端 VNC 用戶端進行監控與故障排除
Active Directory 整合支援 IT/OT 融合

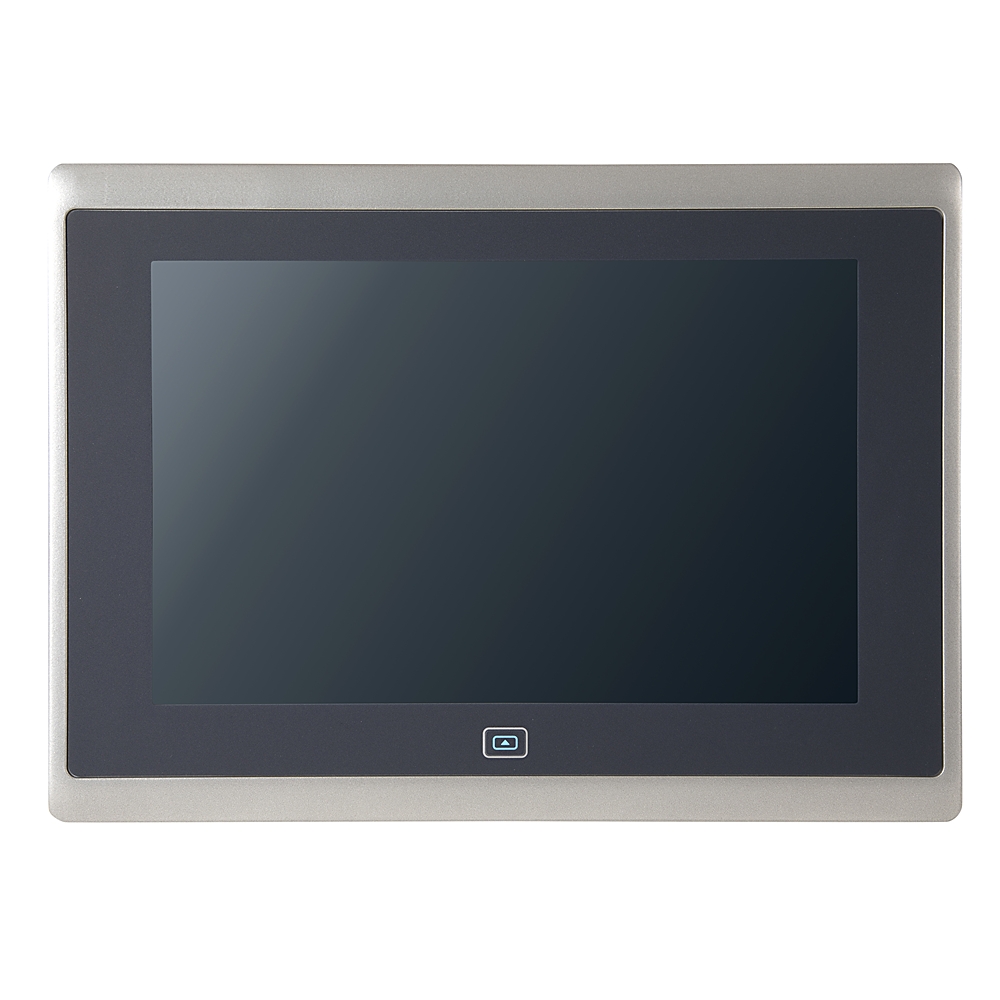

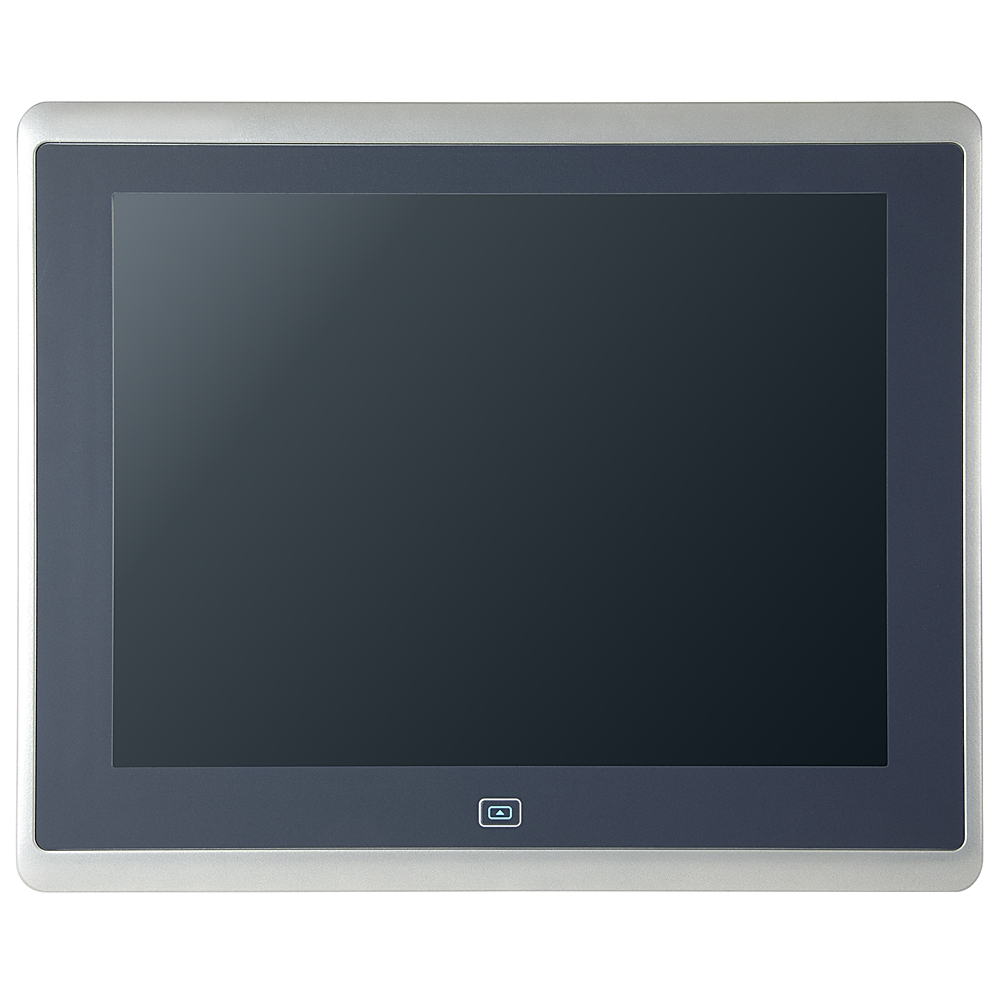

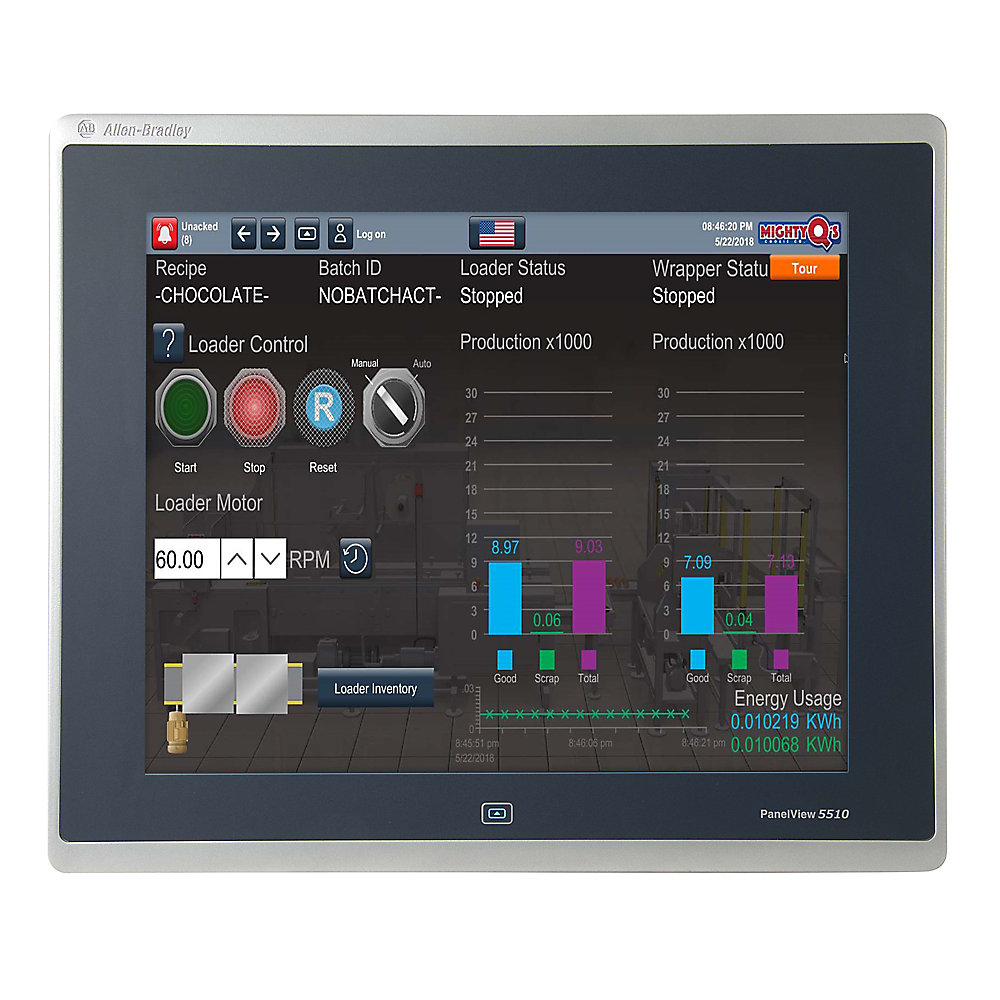

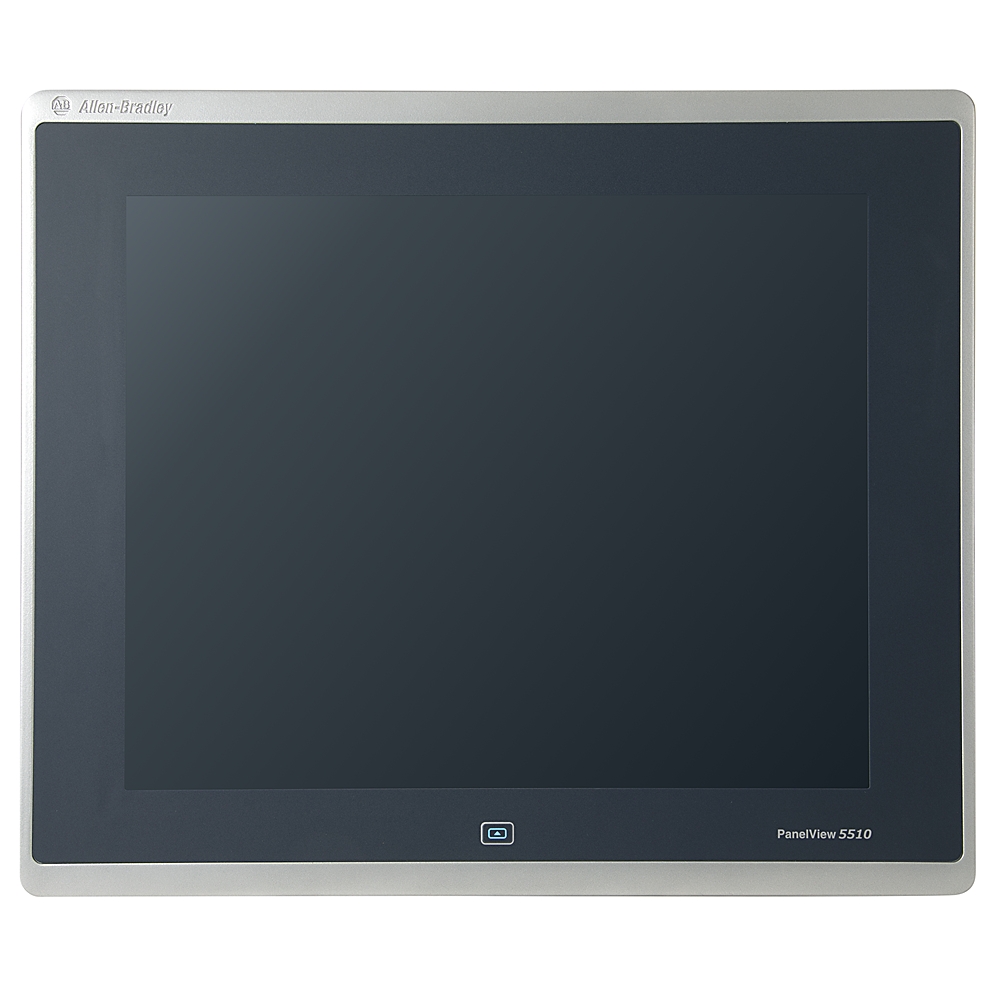

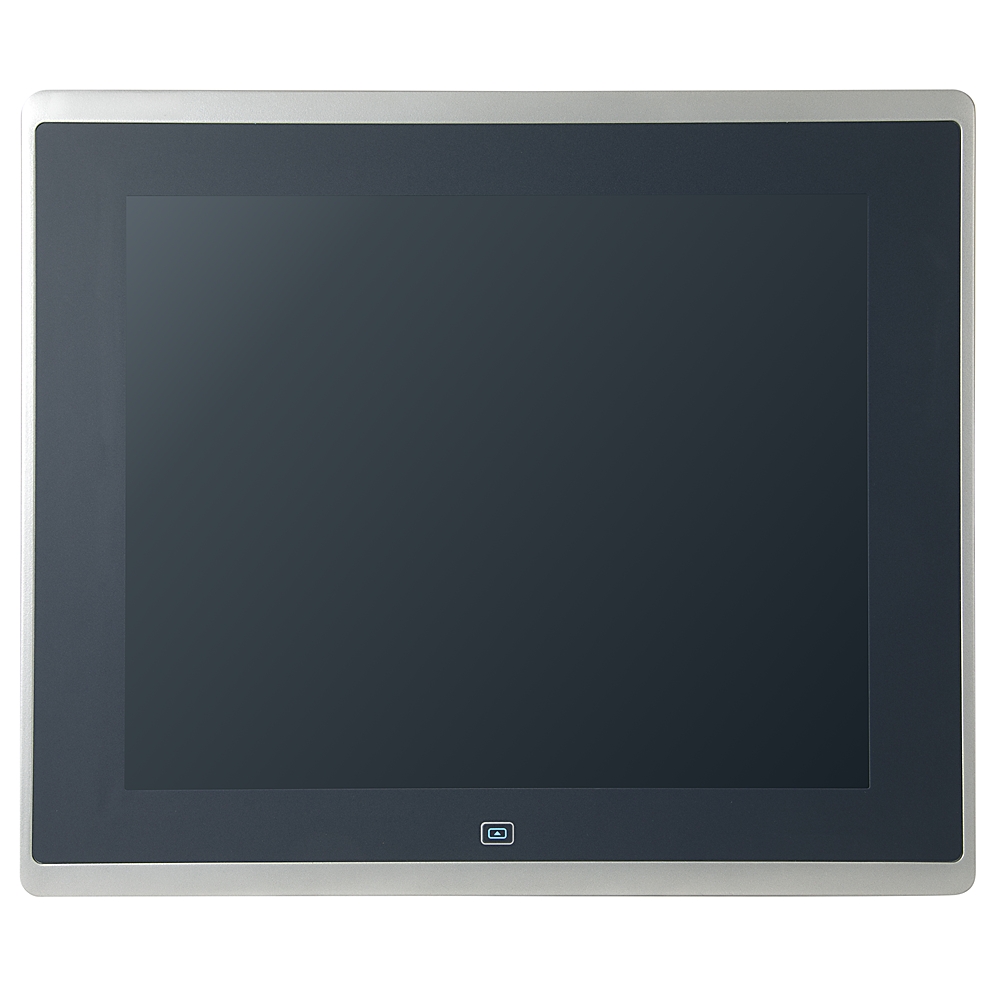

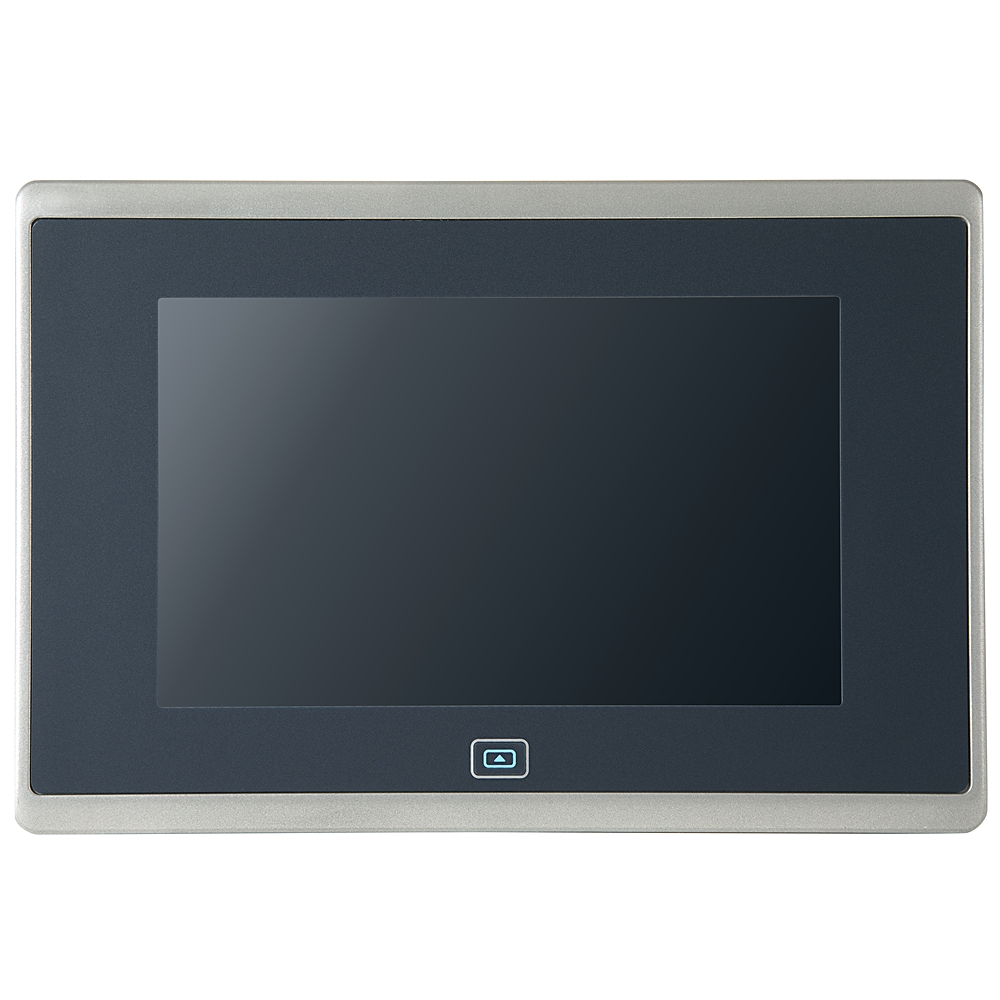

PanelView 5510 圖形終端
- 為大型應用提供視覺化解決方案
- 類比電阻式版本具備實體導航按鈕，便於顯示資訊，並提供鍵盤及觸控選項
- 類比電阻式版本提供 7～19″ 顯示尺寸，具備更大鍵盤及鍵盤選項，便於觸控操作，特別適合戴手套的操作員
- 投射式電容（PCAP）版本提供 7～21.5″ 螢幕尺寸，具備鋁製與玻璃寬螢幕顯示器，解析度最高達全高清
- 支援 500 個螢幕、連接四個控制器，每個控制器最多 4000 個基於標籤的警報
- 提供 1.46GHz 雙核心處理器、1Gb RAM、4Gb 快閃記憶體
- 具備 DLR 及嵌入式交換器技術的乙太網/IP 支援環形拓撲，提升網路容錯能力並減少停機時間
- 具備 HTML5 相容瀏覽器，可顯示網站、影片及 IP 攝影機串流
- 不鏽鋼型號提供 IP69K 等級，適用於衛生環境，並具備保形塗層以提升化學抗性
- 通過海事及離岸應用認證
PanelView 5310 圖形終端
- 為較小型應用提供合適尺寸的視覺化解決方案
- 提供 6～12″ 寬螢幕顯示尺寸
- 支援 100 個螢幕、連接一個控制器及 4000 個基於標籤的警報
- 提供 1.46GHz 處理器、1Gb RAM、4Gb 快閃記憶體
|
PanelView 5510 |
PanelView 5310 |
CPU |
X86 雙核心 |
X86 單核心 |
應用程式限制 |
4個控制器，500個畫面，每個控制器4000個警報 |
1個控制器，100個畫面，4000個警報 |
乙太網 |
兩個10/100 Base-T，自動MDI/MDIX乙太網埠，支援DLR（設備級環網）、線性或星型網路拓撲 |
10/100單一乙太網埠 |
操作溫度 |
7吋～15吋終端機：0～55°C (32～131°F) 19吋終端機：0～50°C (32～122°F) |
0～50°C (32～122°F) |
認證
|
cULus認證；Class 1, Div 2, Groups A, B, C, D；KCC；CE（電磁相容性）；CE（低電壓指令）；危害性物質限制；以可靠度為重點的維修 NEMA及UL Type 12、13、4X，同時獲得UL分類的IP66等級 EAC 船舶 |
cULus, CE, KC, 以可靠度為重點的維修, EAC, 危害性物質限制 NEMA及UL Type 12、13、4X，同時獲得UL分類的IP66等級 |
導航按鈕 |
硬體（類比電阻式版本）及軟體 |
僅軟體 |
品牌 |
所有型錄編號均提供無品牌版本。請使用“271XP-XXXX-B”。 |
|
敷形塗層 |
所有型錄編號均提供敷形塗層版本。請使用“271XP-XXXX-K”。所有敷形塗層型錄編號均為ISA GX分類。詳情請參閱相應的技術資料出版物（2713P-TD001D-EN-P或2715P-TD001B-EN-P）。 |
|
顯示器類型 |
彩色TFT LCD，24位元彩色圖形（16777216色），LED背光 |
|
觸控螢幕 |
類比電阻式 |
|
RAM |
1GB |
|
非揮發性儲存 |
4GB |
|
輸入電源 |
24V DC標稱值（18～30V DC） |
|
工具與資源
您可能也會感興趣
文件
| 技術規格 | 出版品資源 |
|---|---|
| 視覺化解決方案選型指南 | VIEW-SG001_-EN-P |
| PanelView 5310 端末規格 | 2713P-TD001_-EN-P |
| PanelView 5510 端末規格 | 2715P-TD001_-EN-P |
| 安裝說明 | 出版品資源 |
|---|---|
| 電容式觸控保護覆蓋層安裝 | VIEW-IN004_-EN-P |
| 電容式觸控終端安裝用固定夾 | VIEW-IN003_-EN-P |
| User Manuals | 出版品資源 |
|---|---|
| PanelView 5310 端末的開孔模板 | 2713P-DS001_-EN-P |
| PanelView 5510 端末的開孔模板 | 2715P-DS001_-EN-P |
| PanelView 5510 電容式觸控終端的開孔模板 | VIEW-DS006_-EN-P |
| PanelView 5310 終端使用者手冊 | 2713P-UM001_-EN-P |
| PanelView 5510 端末機使用手冊 | 2715P-UM001_-EN-P |
| Program Guides | 出版品資源 |
|---|---|
| Studio 5000 View Designer 成果指南 | 9324-GR001_-EN-P |
| Product Profiles | 出版品資源 |
|---|---|
| PanelView 5000 終端產品簡介 | 2715-PP001_-EN-P |
| PanelView 操作員人機介面產品組合功能比較 | 2711P-SP011_-EN-P |
| Miscellaneous | 出版品資源 |
|---|---|
| PanelView 5310 終端產品資訊 | 2713P-PC001_-EN-P |
| PanelView 5510 端末產品資訊 | 2715P-PC001_-EN-P |
| PanelView 5510 不鏽鋼端子產品資訊 | 2715P-PC002_-EN-P |
