使用 Studio 5000 Logix Designer 进行故障排除

检查控制器项目管理器，查看适配器上是否存在警告图标。

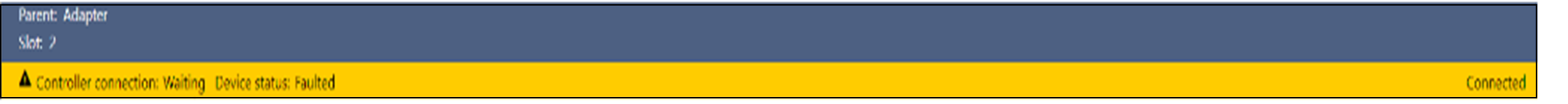

如果存在警告图标，则打开 Module Properties，检查状态栏以确定故障类型。

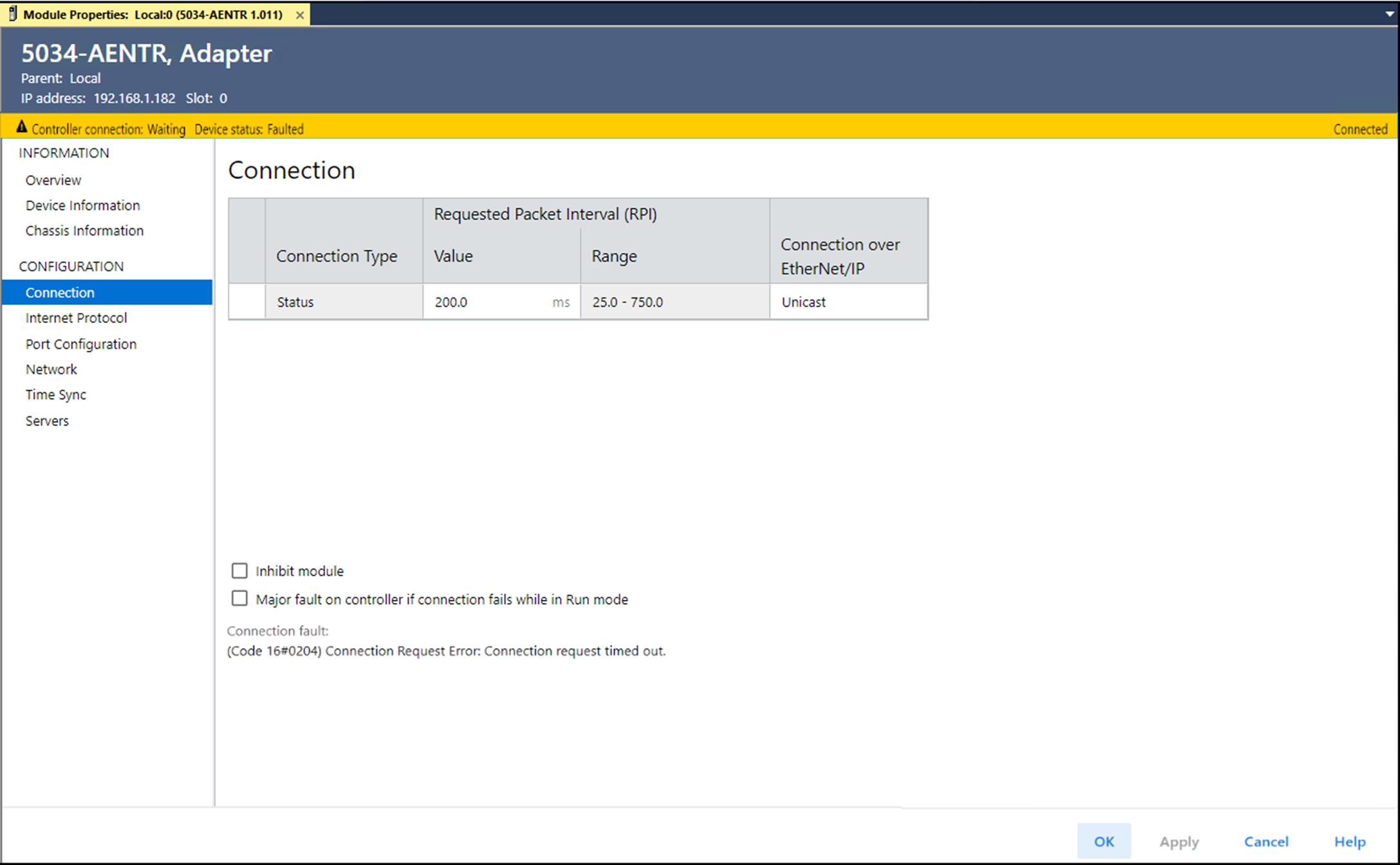

如果连接发生故障，请转到 Connection 视图，检查 Connection Fault 区域中的错误代码。

错误代码	动作
0x204	打开适配器模块属性。转到 Chassis Information 视图，检查基座状态。如果存在故障，检查基座详细信息，识别故障。
匹配错误	转到 Device Information 视图，确认物理模块与配置标识是否兼容或匹配。有关更多详细信息，请参见 Electronic Keying in Logix 5000 Control Systems Application Technique（Logix 5000 控制系统电子匹配功能应用技术，出版号：LOGIX-AT001）。
0x10	转到 Device Information 视图，检查固件版本和主要故障状态。如果需要更新固件，请更新固件。如果主要故障可以恢复，则复位适配器。如果主要故障不可恢复，则更换适配器。

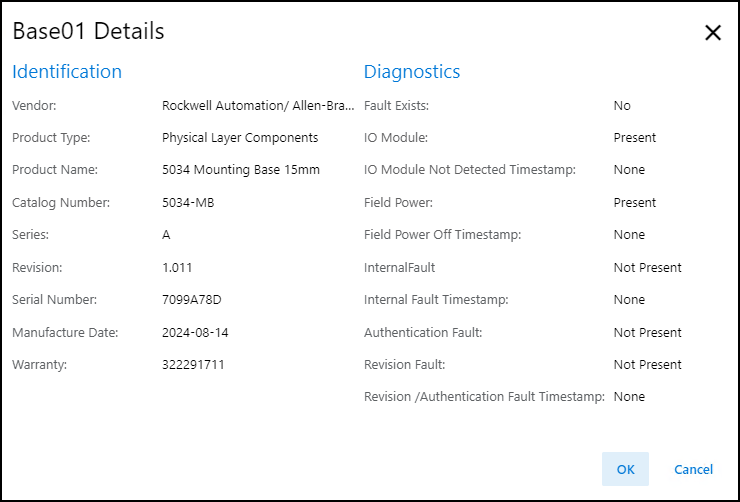

如果基座发生故障，转到 Base Details 视图，检查基座诊断以查看诊断情况。

如果存在时间同步故障，请转到 Device Diagnostics 对话框，检查时间同步状态和主时钟标识。

主时钟标识必须与网络主时钟标识一致。此外，检查适配器 Device Diagnostics 对话框中的适配器时间同步状态。
