5034-EXP 和 5034-EXPXT 擴充電源 MOD 和 SA

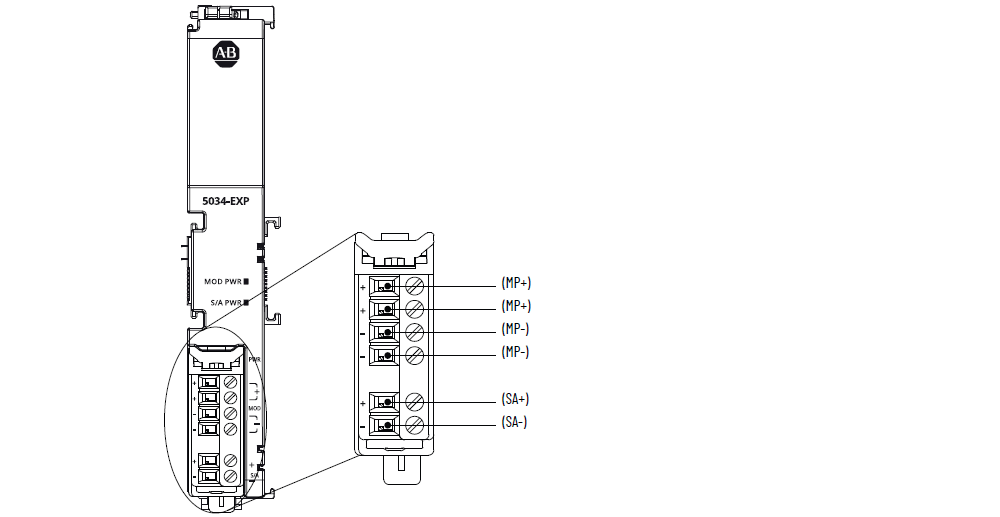

5034-EXP 和 5034-EXPXT 圖解
屬性 | 5034-EXP、5034-EXPXT |
|---|---|
支援的 MB 數 | 18...30 V DC 為 16 10...18 V DC 為 8 |
標稱 MP 電壓 | 24 V DC，額定安全低電壓 |
MP 電壓範圍 | 10…30 V DC，額定安全低電壓 |
標稱 MP 電流 | 24 V DC 時為 420 mA |
MP 電流（最大值） | 10 V DC 時為 550 mA (8 MB) 18 V DC 時為 590 mA (16 MB) 30 V DC 時為 370 mA (16 MB) |
MP 突波電流（最大值） | 24 V DC 額定安全低電壓時為 10 ms，6 A |
SA 電源操作電壓範圍 | 10…30 V DC，額定安全低電壓 |
SA 電源電流（最大值） | 10 A SA 電源可移除的接線板的電流消耗不得超過 10 A。 |
無負載時的 SA 電源電流 | 2 mA |
BP 電壓 | 16 V DC |
BP 電流（最大值） | 250 mA (8 MB) 500 mA (16 MB) |
最大功耗 | 1.7 W |
散熱，最大值 | 5.8 BTU/小時 |
隔離電壓 | 250 V（連續），基本絕緣，SA 至背板 250 V（連續），基本絕緣，SA 至 MP 60 V（連續），基本絕緣，MP 至背板 |
支援可移除的接線板 | 可移除的接線板隨附擴充電源出貨。 您可以單獨訂購額外的螺絲型 (5034-AENRTB-QTY5) 和推入彈簧型 (5034-AENRTBS-QTY5)。 |
配線類別 (1) | 2 - 電源連接埠 |
配線規格 | 請參閱 PointMax I/O 系統規格技術資料（出版品 5034-TD001）中可移除的接線板的配線規格 |
指示燈 | 1 個綠色模組電源狀態指示燈 1 個綠色 SA 電源狀態指示燈 |
約略尺寸（高 x 寬 x 深） | 131.7 x 20.0 x 75 mm (5.19 x 0.79 x 2.95 in.) |
約略重量 | 109 g (3.84 oz.) – 5034-EXP 111 g (3.91 oz.) – 5034-EXPXT |
機殼類型 | 無（開放型） |
北美溫度代碼 | T4 |
UKEX/ATEX 溫度代碼 | T4 |
IECEx 溫度代碼 | T4 |
(1) 使用此導線類別資訊來進行導線繞線規劃。 請參閱 Industrial Automation Wiring and Grounding Guidelines（出版品 1770-4.1）。 利用本導線類別資訊依對應之系統級安裝手冊進行導線繞線規劃。 | |
