Studio 5000 Logix Designer 故障檢測

檢查控制器管理器以確認轉接器上是否有警告圖示。
控制器管理器中的警告圖示
若出現警告圖示，請開啟
Module Properties
 並檢查狀態列，以識別故障類型。

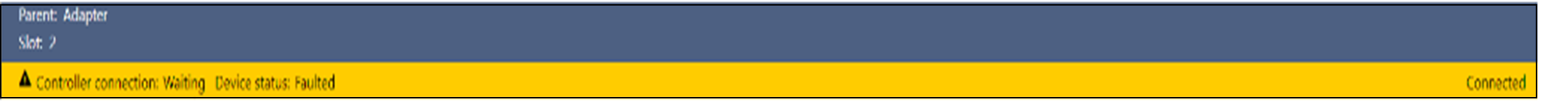

狀態列中的故障訊息
若連線故障，請前往
Connection
 視圖並檢查
Connection Fault
 區域中的錯誤代碼。

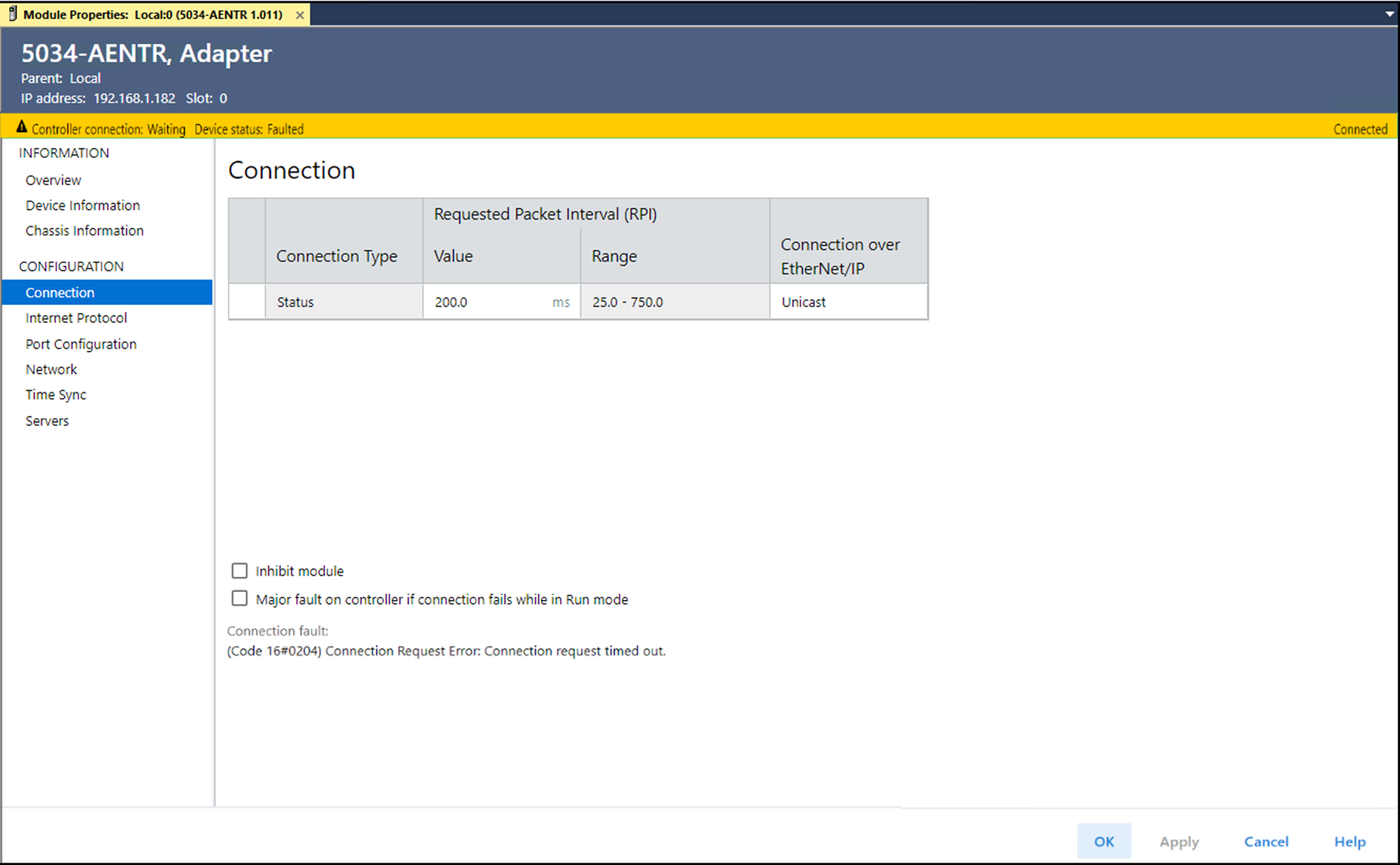

含錯誤代碼的連線故障說明
錯誤代碼
行動
0x204
  1. 開啟轉接器模組屬性。
  2. 前往
    Chassis Information
     視圖並檢查基座狀態。 若發生故障，請檢查基座詳細資訊以認定故障。
鍵控錯誤
前往
Device Information
 檢視以確認實體模組合規或符合設定的識別碼。
若需詳細資訊，請參閱
Logix 5000 Control Systems Application Technique
（出版品 LOGIX-AT001）的「電子鍵控」部分。
0x10
前往
Device Information
 視圖並檢查韌體修訂版本與嚴重錯誤狀態。
  • 若需要韌體更新，請更新韌體。
  • 若嚴重錯誤為可復原，請重設轉接器。
  • 若嚴重錯誤無法復原，請更換轉接器。
若基座故障，請前往
Base Details
 檢視並檢查基座診斷，以確認診斷條件。

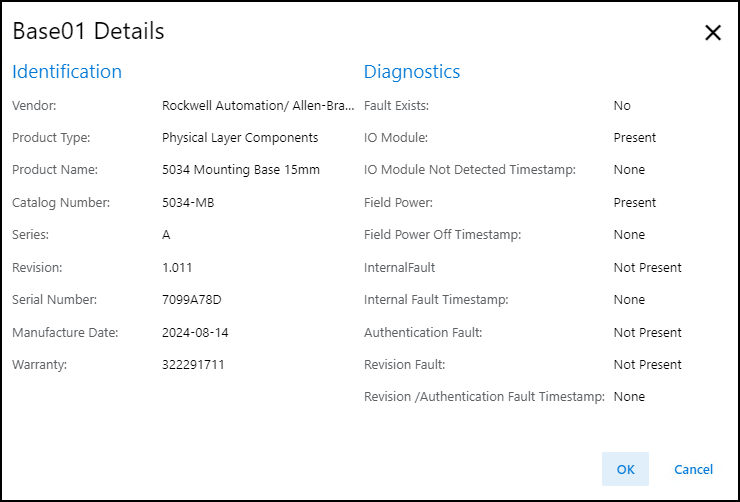

基座詳細資訊診斷
若出現時間同步故障，請至
Device Diagnostics
 對話方塊以檢查時間同步狀態與主時序源時脈識別碼。

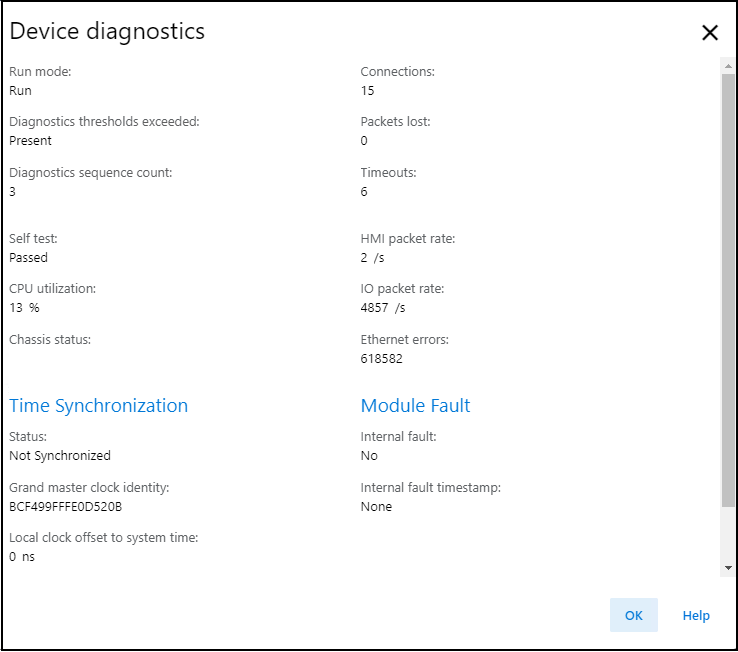

裝置診斷
主時序源時脈識別碼必須與網路主時序源時脈識別碼相符。此外，在轉接器
Device Diagnostics
 對話方塊中檢查轉接器的
Time Synchronization
 狀態。
