裝置定義

若要變更裝置定義，請在 Overview 視圖中選取 Device definition。

在專案初次新增模組時，Device Definition 對話方塊僅顯示 Overview 視圖，Channel 0 預設設為 Disabled。視您為參數 Channel 0 的選擇而定，您可能有更多參數。

如果將 Channel 0 設為 Modbus Master，您可以查看 Channel 0 – Modbus Master 視圖。請參閱 Channel 0 – Modbus Master 視圖以瞭解詳情。

如果您在 Overview 視圖中將 Channel 0 設定為 Modbus Slave，您會看到 Channel 0 – Modbus Slave 視圖。請參閱 Channel 0 – Modbus Slave 視圖以瞭解詳情。

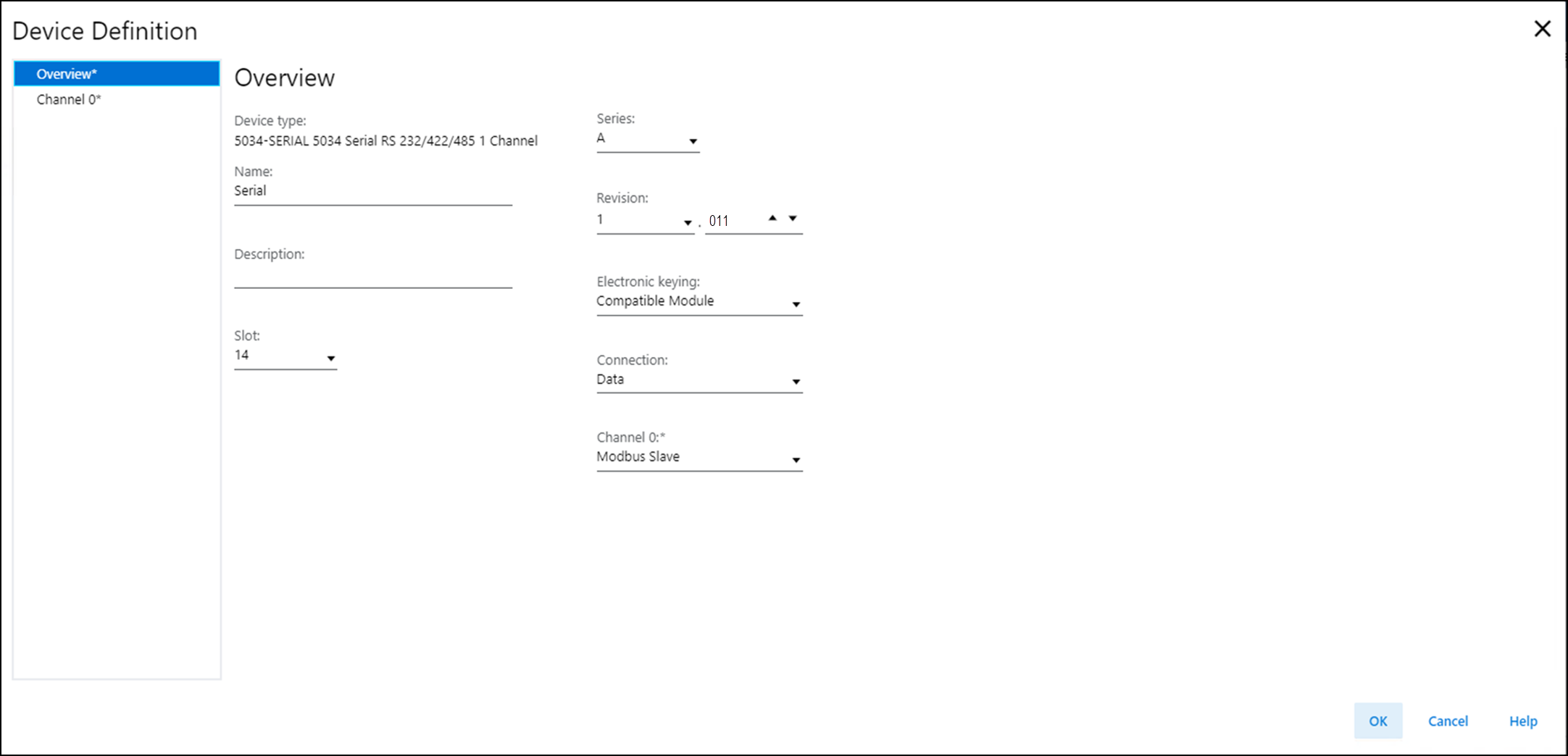

Overview 視圖

使用 Device Definition 對話方塊中的 Overview 視圖來定義裝置或變更裝置定義。

Overview 視圖包含以下參數：

Device Definition 對話方塊 – Overview 視圖參數
參數	定義	提供的選擇
Device Type	顯示裝置型號與類型。	裝置專屬
Name	輸入 IEC 61131 相容裝置名稱。若在此欄位中輸入無效的字元，或名稱超過 40 個字元，則軟體會忽略該字元。	所有有效值
Description	輸入裝置描述。	所有有效值
Slot	指定裝置所在的插槽號碼。視平台而定，只有 1 個與最大數目的 I/O 裝置間的插槽才有效。建立裝置時，插槽號碼預設為第一個可用的插槽位置。當控制器變更為支援較小之最大 I/O 計數的控制器時，目前的插槽值可能會失效。	1...32
Series	指定裝置的系列。	裝置專屬
Revision	指定裝置的主要和次要修訂版。次要修訂版的有效範圍為 1...255。	裝置專屬
Electronic Keying	定義裝置使用的電子鍵控。電子鍵控會將您專案中定義的裝置與安裝的裝置做比較。如果鍵控失敗，則會發生錯誤。如需電子鍵控的詳細資訊，請參閱 Electronic Keying in Logix 5000 Control Systems Application Technique（出版品 LOGIX-AT001）。	Exact Match Compatible Module Disable Keying 注意: 當使用 Disable Keying 時請特別謹慎；若未正確使用，此選項可能會造成人員傷亡、資產損壞或經濟損失。強烈建議您不要使用 Disable Keying。若您使用 Disable Keying，您有責任確實了解使用之模組是否可滿足應用的功能需求。
Connection	指定裝置與控制器之間傳輸的資料類型。	Data（預設值）
Channel 0	指定通道用於從序列裝置傳送與接收資料之通訊協定。	Disabled Generic ASCII Modbus Master Modbus Slave 請參閱表 2 以瞭解詳情。

通訊模式定義
通訊模式	定義
Disabled	該通道未使用，且控制器與序列模組間未啟用實體連線。
Generic ASCII	是序列通訊的一般模式，您可定義通訊中要使用或接收的任何使用者資料。
Modbus Master	該裝置會將傳送 Modbus 問題或寫入指令到相連的從屬裝置。
Modbus Slave	該裝置作為外部主物件的從屬，並等待 Master 的指令。

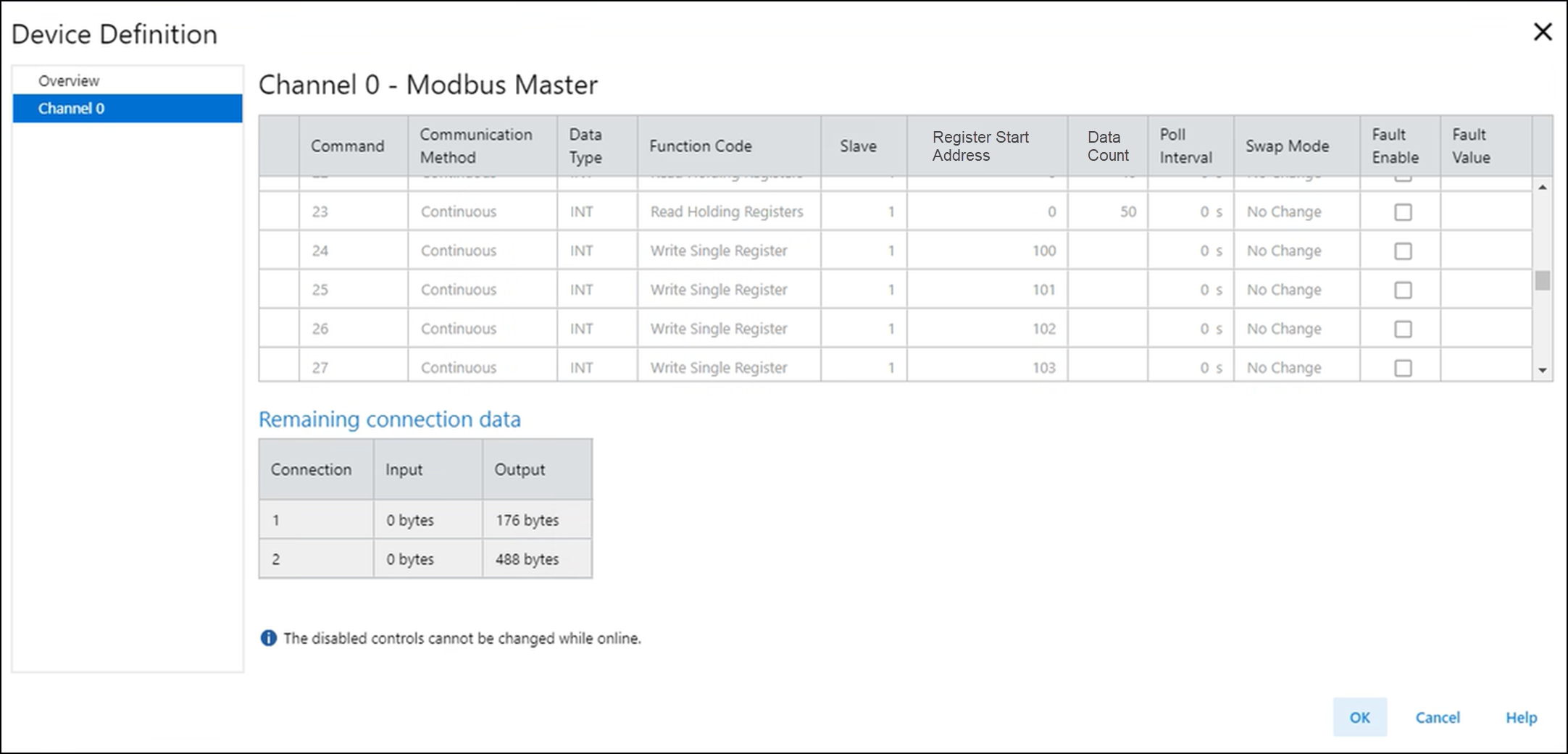

Channel 0 – Modbus Master 視圖

Modbus Master 視圖可讓您定義 Modbus Master 裝置。

Modbus Master 視圖包含以下參數：

Modbus Master 指令清單參數

參數

定義

提供的選擇

Command

顯示設定中的指令索引。

0...49

Communication Method

指定指令的通訊方法。

提示: 停用通訊方法時，無法使用參數。

Disabled（預設）

Continuous – Modbus 指令訊息會連續傳輸。

Conditional – 當消費 Modbus 指令資料變更時，會傳輸 Modbus 指令訊息。

某些函數代碼選項不適用於 Conditional 通訊方法。

Data Type

指定指令的資料類型。

BOOL

INT（預設）

REAL

Function Code

指定指令的函數。

如需各函數代碼選項的描述，請參閱表 4。

指定指令的函數。有效值視資料類型而定。

若資料類型為 BOOL：

Read Coils

Read Discrete Inputs

Write Single Coil

Write Multiple Coils

若資料類型為 INT：

Read Holding Registers

Read Input Registers

Write Single Register

Write Multiple Registers

若資料類型為 REAL：

Read Holding Registers

Read Input Registers

Write Multiple Registers

Slave

指定 Modbus Slave 裝置的節點位址。

特定 Modbus Slave 裝置的有效位址為 1...247。針對廣播指令，將從屬設定為 0。廣播指令只能是寫入指令。

指定讀取或寫入之暫存器的起始位址。

0...65,535

Data Count

指定讀取或寫入之資料類型的資料數量。

如果使用 REAL，每個資料使用 2 個暫存器。

讀/寫的連續暫存器數量如下：

對於 BOOL：等於資料計數

對於 INT：等於資料計數

對於 REAL：等於（資料計數 * 2）

資料計數所造成的結束位址不可超過最大位址 65,535。結束位址的計算方式為（暫存器開始位址 + 暫存器數量 - 1）。

有效的資料長度值依資料類型與函數代碼而定。

功能代碼	有效值
Read Coils	1...2000
Read Discrete Inputs	1...2000
Read Holding Registers	對於 INT 資料類型，1...125 對於 REAL 資料類型，1...62
Read Input Registers	對於 INT 資料類型，1...125 對於 REAL 資料類型，1...62
Write Single Coil	不適用
Write Single Register	不適用
Write Multiple Coils	1...1968
Write Multiple Registers	對於 INT 資料類型，1...123 對於 REAL 資料類型，1...61

Poll Interval

指定當指令處於連續模式時每次執行時的秒數。

例如，如果 Poll Interval 設定為 10，Modbus Master 會等待 10 秒再重新執行該指令。當 Poll Interval 設定為 0 時，Modbus Master 會盡快重複傳輸指令。

提示: 當通訊方法為 Conditional 時，此參數無法使用。

0...32,767

Swap Mode

指定每 4 個位元組從 Modbus Slave 接收或傳送到 Modbus Slave 的資料排列方式。

No Change (ABCD → ABCD)

Word Swap (ABCD → CDAB)

Byte Swap (ABCD → BADC)

Word and Byte Swap (ABCD → DCBA)

提示: A、B、C 和 D 代表接收/傳輸資料中的四個相鄰位元組。

Fault Enable

判斷當讀取指令失敗時是否要以故障值覆寫收到的資料。

選擇核取方塊可以故障值覆寫接收的資料。

提示: 當函數代碼為寫入指令時，無法使用此參數。

–

Fault Value

指定當讀取指令失敗時要取代接收資料的值。

–

Connection 1/Connection 2

指令通訊預設使用 Connection 1。

若指令資料大小超過 Connection 1 的剩餘可用資料量，則該指令會使用 Connection 2 代替。

–

Input

顯示該連線剩餘的讀取資料量。

–

Output

顯示該連線剩餘的寫入資料量。

–

函數代碼描述
Data Type	功能代碼	Description
BOOL	Read Coils（功能代碼 01）	讀取從屬裝置中 Coils 的 1...2000 連續狀態。
	Read Discrete Inputs（功能代碼 02）	讀取從屬裝置中 Discrete Inputs 的 1...2000 連續狀態。
	Write Single Coil（功能代碼 03）	在從屬裝置中將單一輸出寫入 ON 或 OFF。
	Write Multiple Coils（功能代碼 15）	在從屬裝置中將 1...1968 個連續輸出寫入至 ON 或 OFF。
INT	Read Holding Registers（功能代碼 03）	在從屬裝置中讀取 INT 維持暫存器的 1...125 個連續區塊。
	Read Input Registers（功能代碼 04）	在從屬裝置中讀取 INT 輸入暫存器的 1...125 個連續區塊。
	Write Single Register（功能代碼 06）	在從屬裝置中寫入單一維持暫存器。
	Write Multiple Registers（功能代碼 01）	在從屬裝置中寫入 INT 維持暫存器的 1...123 個連續區塊。
REAL	Read Holding Registers（功能代碼 03）	在從屬裝置中讀取 REAL 維持暫存器的 1...62 個連續區塊。
	Read Input Registers（功能代碼 04）	在從屬裝置中讀取 REAL 輸入暫存器的 1...62 個連續區塊。
	Write Multiple Registers（功能代碼 16）	在從屬裝置中寫入 REAL 維持暫存器的 1...61 個連續區塊。

主物件指令清單限制

主要指令清單限制為：

最多可建立 50 個指令。指令受限於可用的連線記憶。

每個 Modbus Master 都可支援最多兩個資料連線。

Connection 1 支援最大 464 位元組的讀取資料和 476 位元組的寫入資料。

Connection 2 支援最大 472 位元組的讀取資料和 488 位元組的寫入資料。

每個指令都可使用：

每個被讀取的維持暫存器或輸入暫存器都有 2 位元組輸入資料。

每 1…8 個被讀取的線圈或離散輸入都有 1 位元組輸入資料。

每個被寫入的維持暫存器都有 2 位元組輸出資料。

每 1…8 個被寫入的線圈都有 1 位元組輸出資料。

超過連線記憶時，會出現錯誤訊息。

主物件指令記憶體用量

下列為主要指令記憶體用量的範例：

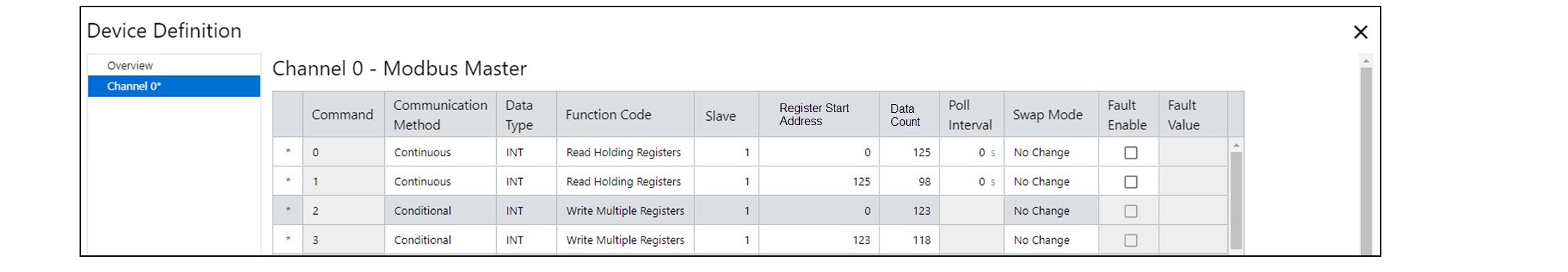

暫存器的最高單一連線組態：

223 個字 * 2 個位元組 / 字讀取 = 446 輸入位元組

241 個字 * 2 個位元組 / 字寫入 = 482 輸出位元組

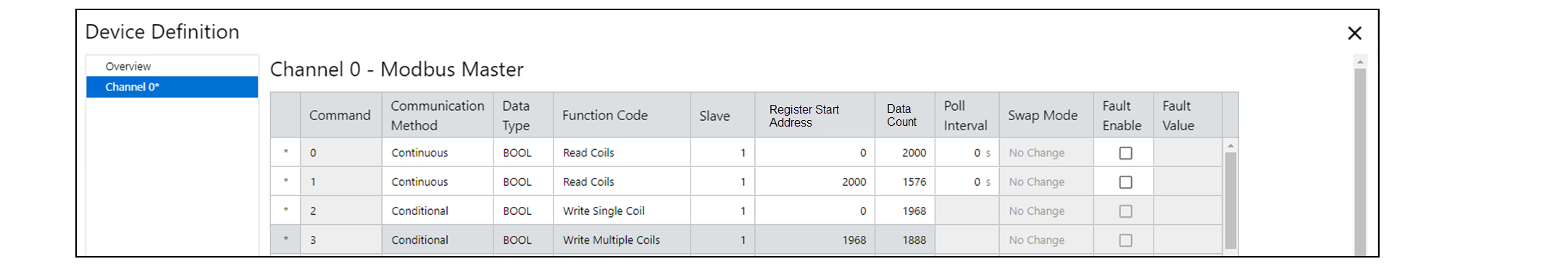

線圈的最高單一連線組態：

3576 位元 / 8 位元 / 位元組讀取 = 447 輸入位元組

3856 位元 / 8 位元 / 寫入的位元組 = 482 輸出位元組

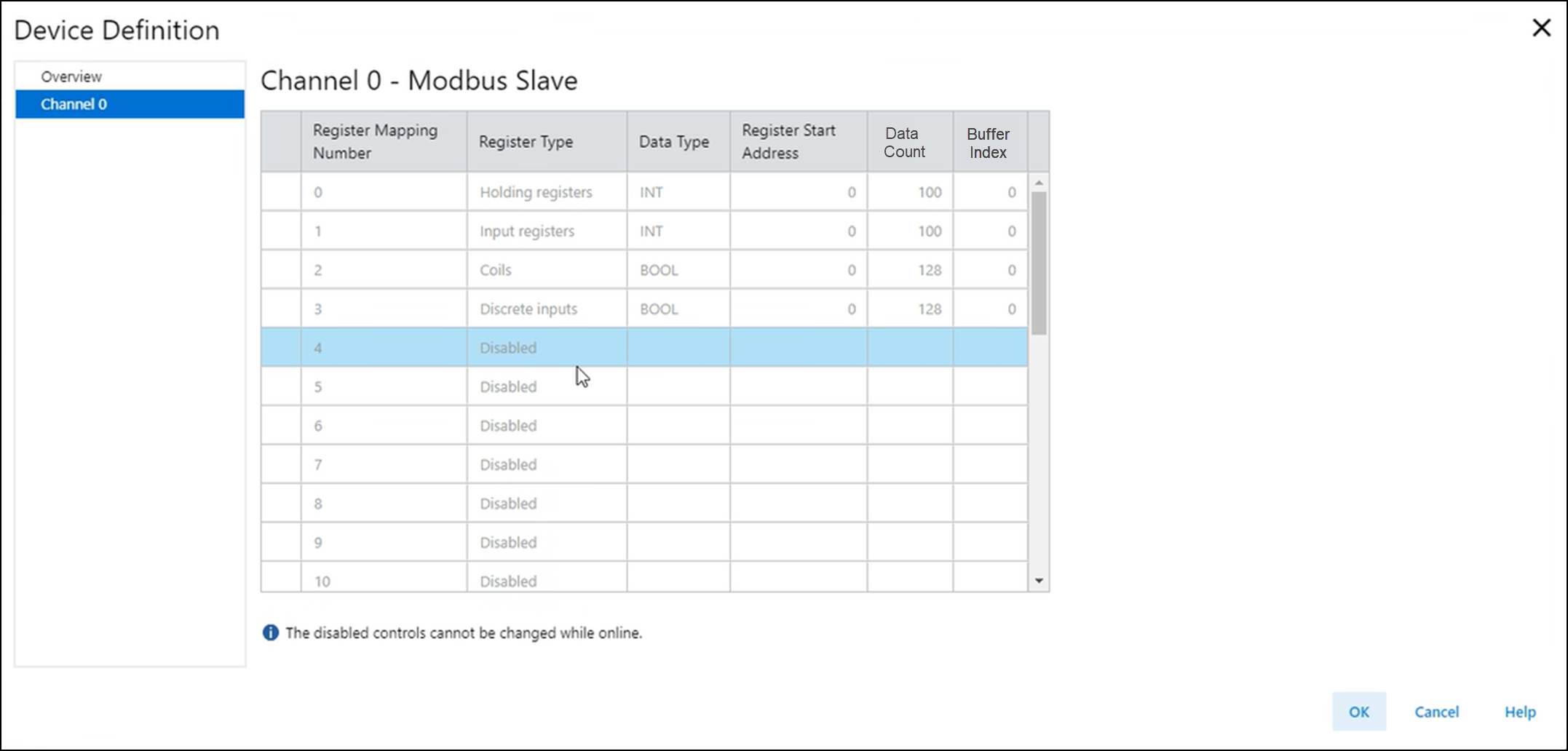

Channel 0 – Modbus Slave 視圖

Modbus Slave 視圖可讓您定義 Modbus Slave 裝置。

Modbus Master 視圖包含以下參數：

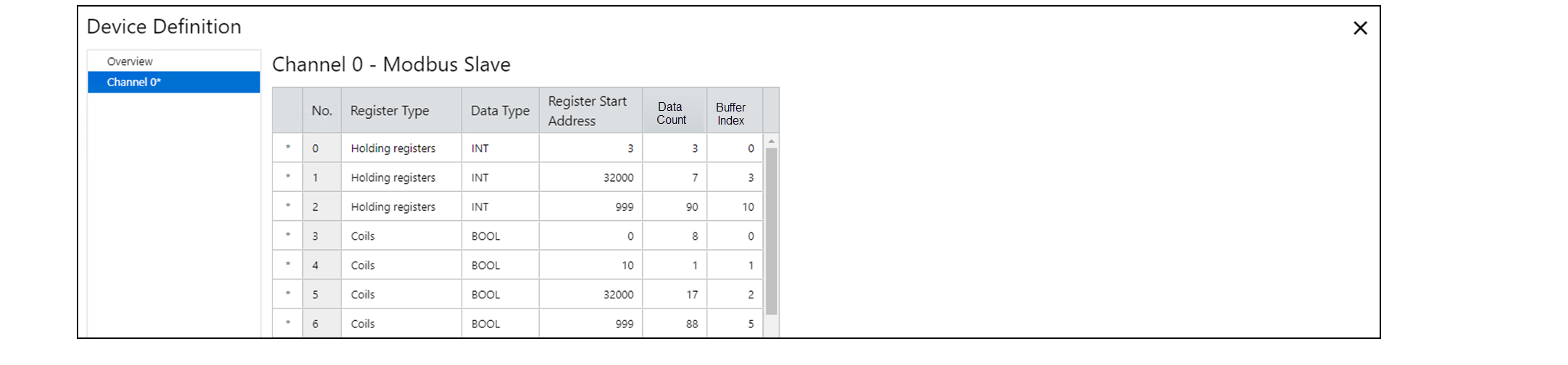

Modbus Slave 資料映射參數
參數	定義	提供的選擇
Register Mapping Number	顯示暫存器對應編號。	0...29
Register Type	指定暫存器的類型。提示: 當暫存器類型停用時，無法使用參數。	Disabled（預設） Coils Discrete inputs Input registers Holding registers
Data Type	指定暫存器的資料類型。	可用選項視您選擇的暫存器類型而定。對於線圈與離散輸入，可用的選項為： BOOL 對於維持暫存器和輸入暫存器，可用的選項為： INT REAL
Register Start Address	指定暫存器的起始位址。	0...65,535

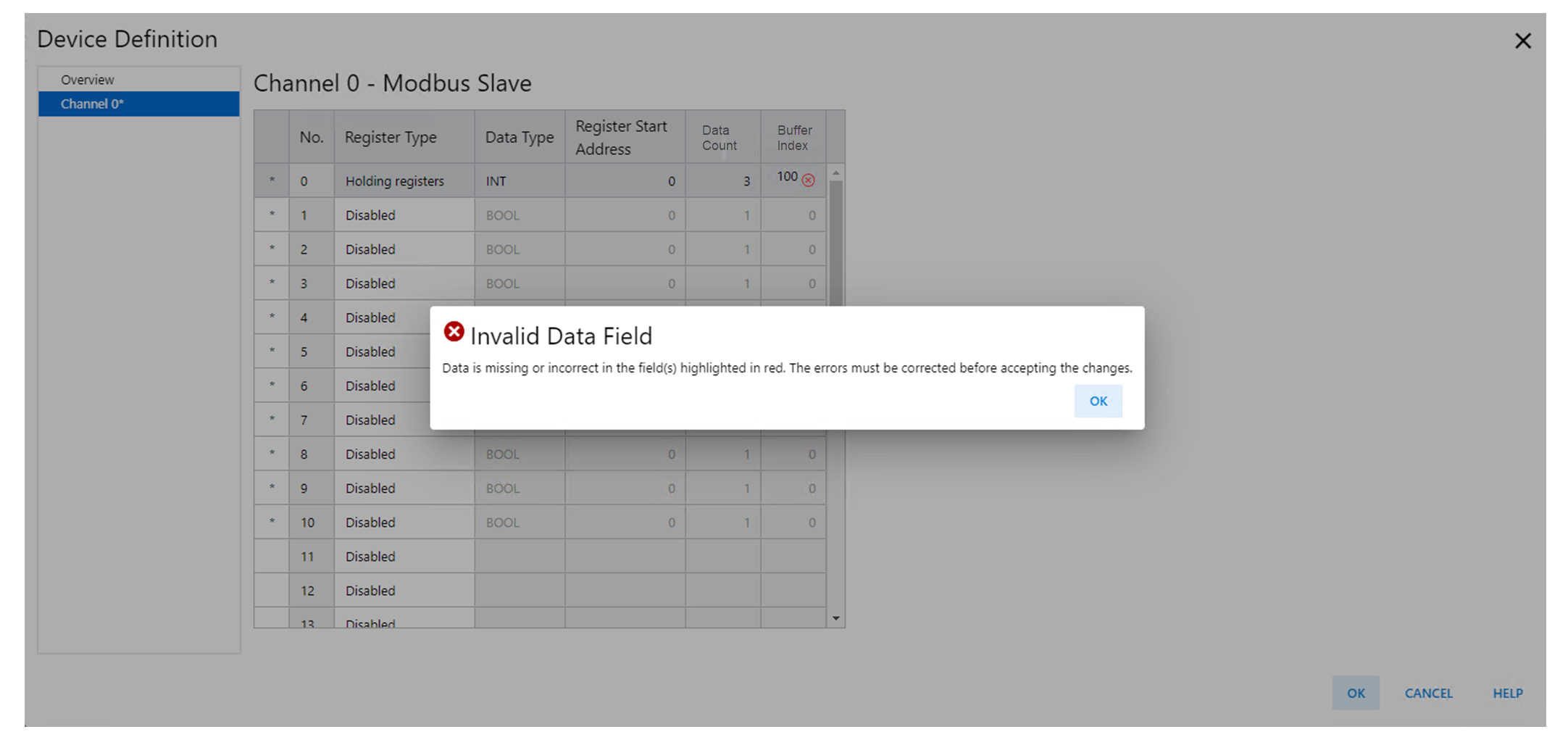

Data Count	指定資料類型的資料數量。	有效值視資料類型而定： BOOL：1...128 INT：1...100 REAL：1...50 讀/寫的連續暫存器數量如下：對於 BOOL：等於資料計數對於 INT：等於資料計數對於 REAL：等於（資料計數 * 2）對於任何兩個具有相同暫存器類型的對應，其暫存器範圍不得重疊。每個對應的暫存器範圍從暫存器起始位址到對應的結束位址。結束位址的計算方式為（暫存器開始位址 + 暫存器數量 - 1）。每個對應的結束位址不得超過最大位址 65,535。

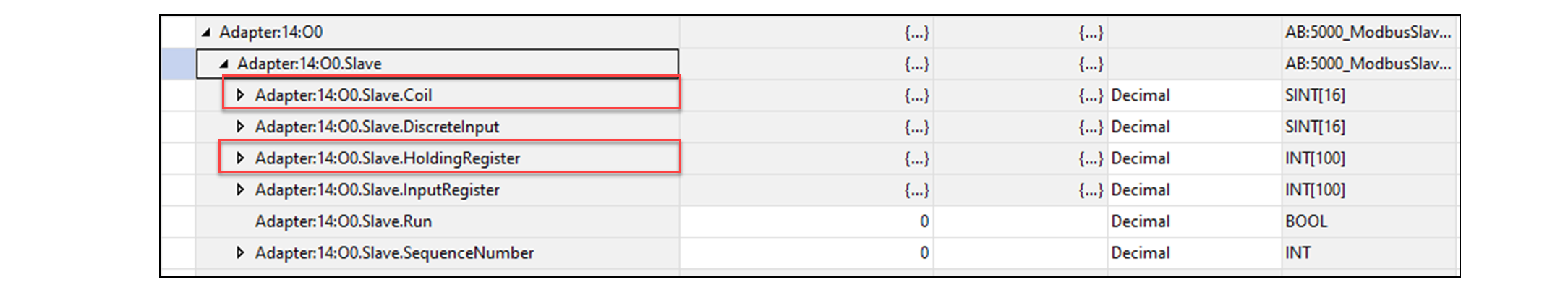

Buffer Index	指定輸入及/或輸出標籤中的暫存器緩衝區的緩衝區索引。這些標籤為 HoldingRegister[y]、Coil[z]、InputRegister[y] 與 DiscreteInput[z]，其中「y」與「z」是緩衝區索引。	0...15 用於線圈/離散輸入 0...99 用於維持/輸入暫存器此暫存器對應所用的連續緩衝器數量如下：對於 BOOL：等於（資料計數/8）的四捨五入對於 INT：等於資料計數對於 REAL：等於（資料計數 * 2）對於相同暫存器類型的任兩個暫存器對應，其緩衝區範圍不得重疊。緩衝區範圍從緩衝區索引括展到資料計數所造成的結束緩衝區索引。結束緩衝區索引的計算方式為（緩衝區索引 + 緩衝區數目 - 1）。每個對應的結束緩衝區索引不得超過上述定義的緩衝索引有效範圍。
