5034-SERIAL 和 5034-SERIALXT 序列 RS-232/RS-422/RS-485 1 通道模組

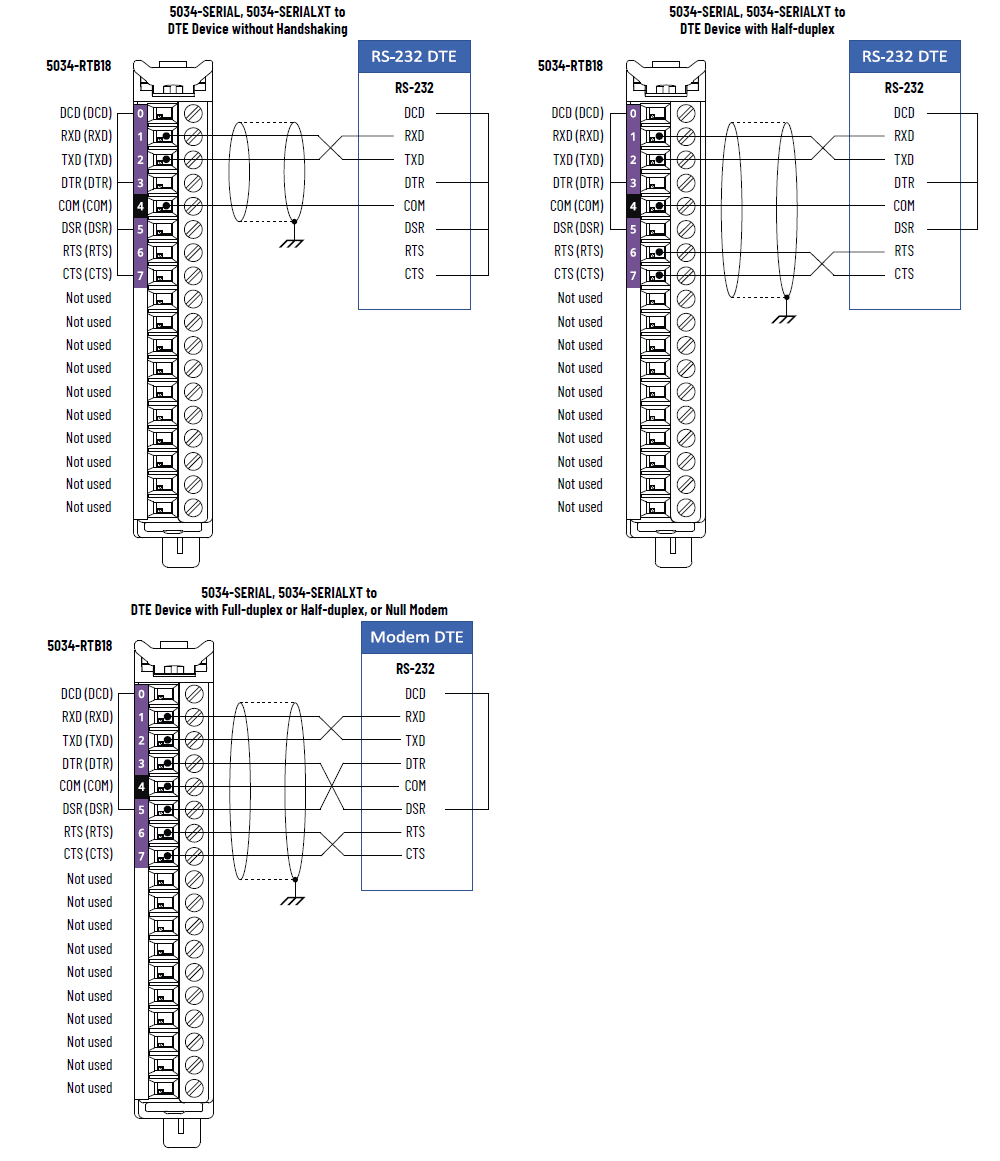

5034-SERIAL 和 5034-SERIALXT 配線圖解 – RS-232 模式 DTE 裝置

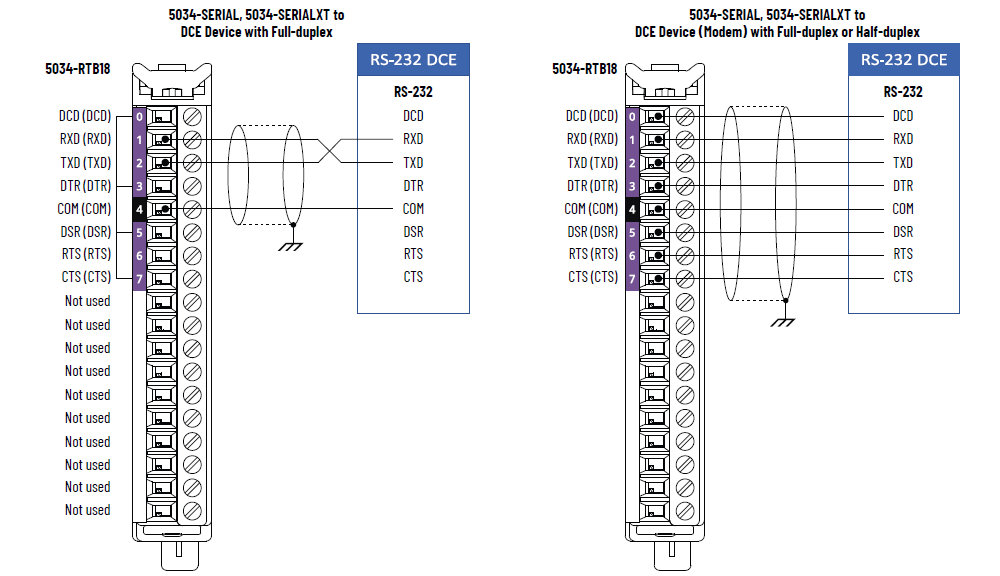

5034-SERIAL 和 5034-SERIALXT 配線圖解 – RS-232 模式 DCE 裝置

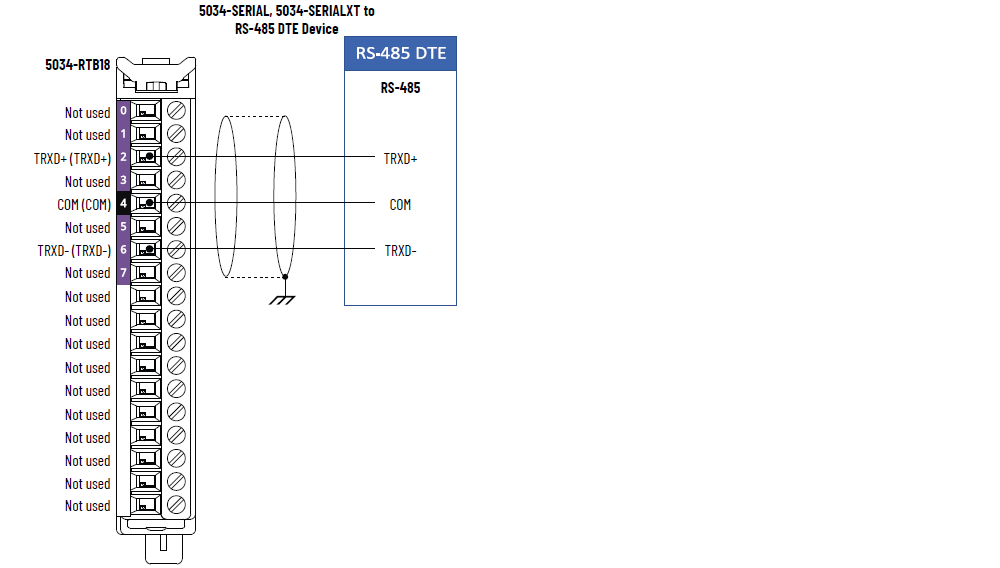

5034-SERIAL 和 5034-SERIALXT 配線圖解 – RS-485 模式
重要:
- 將端子電阻器置於 TRXD+ 與 TRXD- 之間以實作此接線。
- 建議使用的電纜為 Belden 8104。

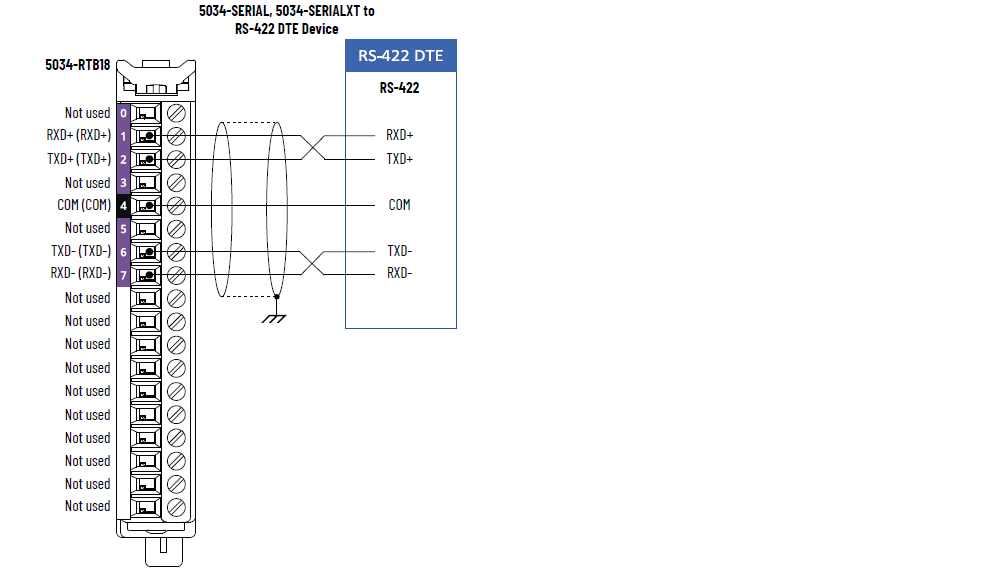

5034-SERIAL 和 5034-SERIALXT 配線圖解 – RS-422 模式
重要:
- 將端子電阻器置於 RXD+ 與 RXD- 之間以實作此接線。
- 建議使用的電纜為 Belden 8104。

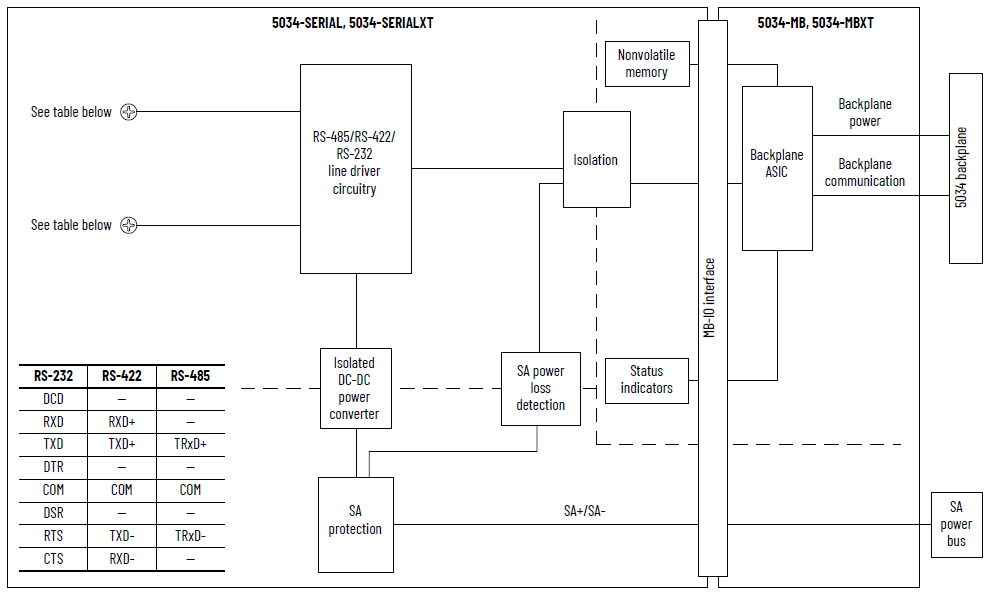

5034-SERIAL 和 5034-SERIALXT 功能模組圖
屬性 | 5034-SERIAL、5034-SERIALXT |
|---|---|
作業模式 | Generic ASCII Modbus RTU Modbus ASCII |
序列輸入訊號電壓範圍 | 關於訊號接地 (SG) 0、串接、開啟、空間、作用中的 +3...+25 V DC 關於訊號接地 (SG) 1、已排除、關閉、標記、停用的 -3...-25 V DC |
握手 | RTS/CTS 硬體握手始終啟用 RTS/CTS 使用者可控制 |
支援的鮑率 (bps) | 1200、2400、4800、9600、19200（預設值）、38400、57600、115200 |
屬性 | 5034-SERIAL、5034-SERIALXT |
|---|---|
輸入數目 | 一個全雙工（RS-232、RS-422）/半雙工 (RS-485) |
電壓種類 | 24 V DC 流出 |
標稱 SA 電源電壓 | 24 V DC |
SA 電源電壓範圍 | 10…30 V DC |
標稱 SA 電源電流 | 20 mA |
SA 電源電流（最大值） | 30 mA |
無負載時的 SA 電源電流 | 15 mA |
SA 逆極性保護 | 是 |
功耗（最大值 (1) ） | 0.35 W |
散熱（最大值 (1) ） | 1.20 BTU/小時 |
隔離電壓 | 250 V（連續），基本絕緣類型，系統對 SA 電源 250 V（連續），基本絕緣類型，SA 電源對通訊管道 250 V（連續），基本絕緣類型，系統對通訊管道 |
RIUP 支援 | 是 |
電子鍵控 | 透過程式設計軟體進行電子鍵控 |
可移除的接線板鑰匙位置（插槽） | 3、5、11 |
支援可移除的接線板 | 5034-RTB18、5034-RTB18S |
配線類別 (2) | 2 - 訊號連接埠 2 - 電源連接埠 |
配線規格 | 請參閱 Wiring Specifications for Removable Terminal Blocks in
the PointMax I/O 系統規格技術資料（出版品 5034-TD001） |
指示燈 | 1 個綠色/紅色模組狀態指示燈 1 個綠色/紅色 SA 電源狀態指示燈 2 個黃色/紅色 I/O 狀態指示燈 |
約略尺寸（高 x 寬 x 深） | 123.6 x 15.0 x 66.4 mm (4.87 x 0.59 x 2.61 in.) |
約略重量 | 45.0 g (1.59 oz.) – 5034-SERIAL 47.0 g (1.66 oz.) – 5034-SERIALXT |
機殼類型 | 無（開放型） |
北美溫度代碼 | T4 |
UKEX/ATEX 溫度代碼 | T4 |
IECEx 溫度代碼 | T4 |
(1) 值是在 60°C (140°F) 時測量。 功耗視溫度而有所不同。 (2) 使用此導線類別資訊來進行導線繞線規劃。 請參閱 Industrial Automation Wiring and Grounding Guidelines（出版品 1770-4.1）。 利用本導線類別資訊依對應之系統級安裝手冊進行導線繞線規劃。 | |
