裝置定義
若要變更裝置定義，請在 Overview 視圖中選取 Device definition。
Device Definition 對話方塊具有以下視圖，可定義您的裝置並設定通道操作模式：
- Overview 視圖
- Channel Assignments 視圖
Device Definition - Overview 視圖
建立模組時首先會出現 Device Definition - Overview 視圖。 使用此視圖以定義模組。
若您已建立模組且希望修改這些參數，請至 Overview → Device definition，再選擇 Overview 索引標籤。
重要:
當控制器狀態處於線上時，您僅可從此視圖變更參數 Name、Revision（僅次要修訂版）與 Electronic keying。

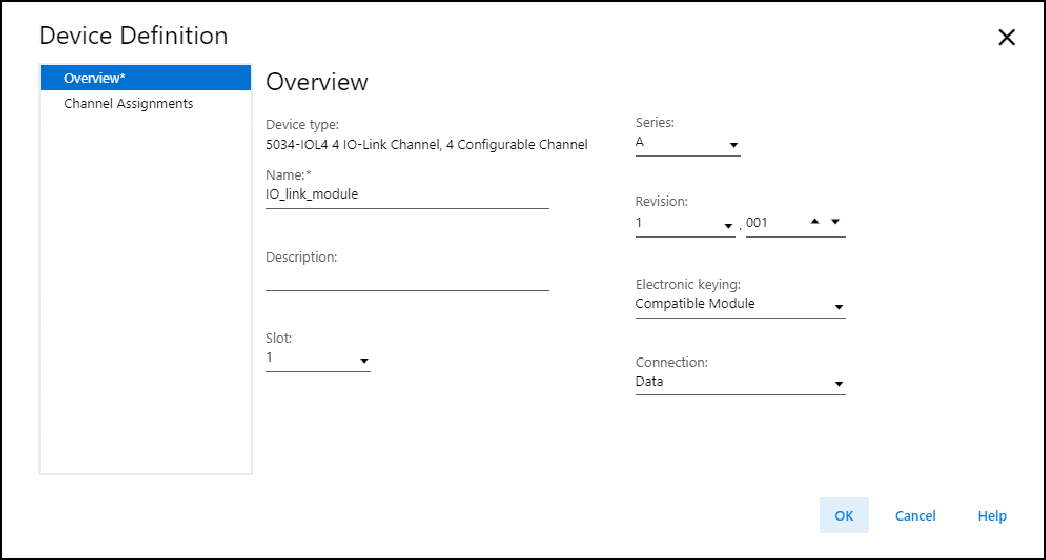

Device Definition - Overview 視圖範例
概要視圖包含以下參數：
參數 | 定義 | 提供的選擇 |
|---|---|---|
Device Type | 顯示裝置型號與類型。 | 裝置專屬 |
Name | 輸入 IEC 61131 相容裝置名稱。 若在此欄位中輸入無效的字元，或名稱超過 40 個字元，則軟體會忽略該字元。 | 所有有效值 |
Description | 輸入裝置描述。 | 所有有效值 |
Slot | 指定裝置所在的插槽號碼。 視平台而定，只有 1 個與最大數目的 I/O 裝置間的插槽才有效。 建立裝置時，插槽號碼預設為第一個可用的插槽位置。 當控制器變更為支援較小之最大 I/O 計數的控制器時，目前的插槽值可能會失效。 | 1...32 |
Series | 指定裝置的系列。 | 裝置專屬 |
Revision | 指定裝置的主要和次要修訂版。 次要修訂版的有效範圍為 1...255。 | 裝置專屬 |
Electronic Keying | 定義裝置使用的電子鍵控。 電子鍵控會將您專案中定義的裝置與安裝的裝置做比較。 如果鍵控失敗，則會發生錯誤。 如需電子鍵控的詳細資訊，請參閱 Electronic Keying in Logix 5000 Control Systems Application Technique（出版品 LOGIX-AT001）。 |
注意:
當使用 Disable Keying 時請特別謹慎；若未正確使用，此選項可能會造成人員傷亡、資產損壞或經濟損失。 強烈建議您不要使用 Disable Keying。 若您使用 Disable Keying，您有責任確實了解使用之模組是否可滿足應用的功能需求。 |
Connection | 指定裝置與控制器之間傳輸的資料類型。 |
|
Device Definition - Channel Assignments 視圖
使用本視圖可設定通道操作模式。 並非每個通道都能設定所有的通道模式。

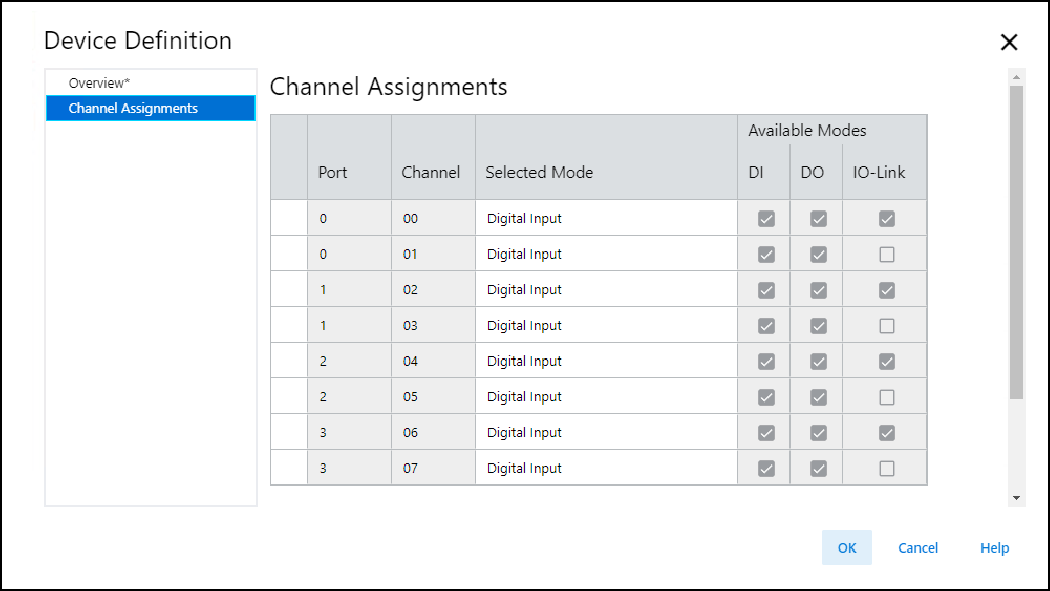

Device Definition - Channel Assignments 視圖範例
通道分配視圖參數：
參數 | 定義 | 提供的選擇 |
|---|---|---|
Port | 顯示模組連接埠編號。 | 無法設定 |
Channel | 顯示模組通道編號 | 無法設定 |
Selected Mode | 顯示通道的模式。 |
|
Available Modes | 顯示各通道支援的不同類型的通道模式。
| 無法設定 |
