5034-IOL4 與 5034-IOL4XT IO-Link Master 4 通道模組
5034-IOL4 和 5034-IOL4XT 配線圖解 – IO-Link 模式
|

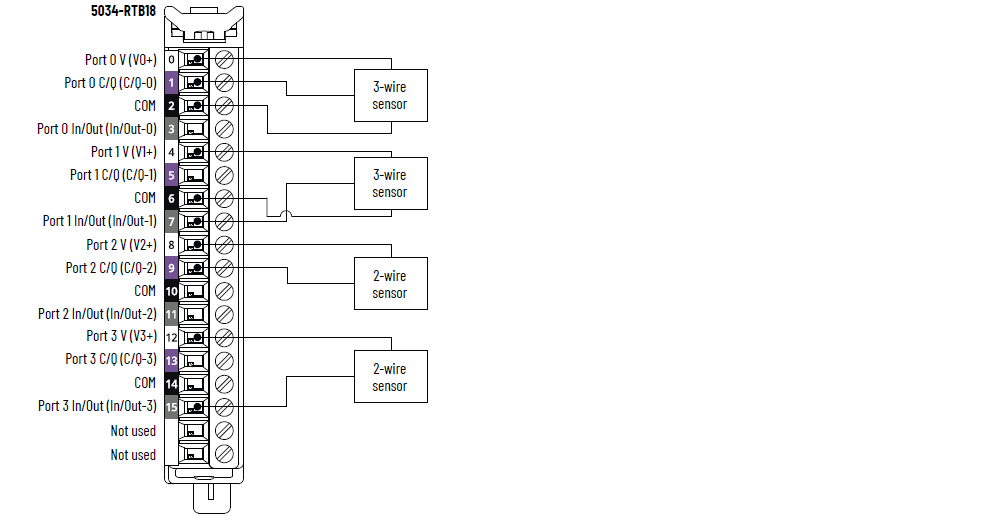

5034-IOL4 和 5034-IOL4XT 配線圖解 – DI 模式
|

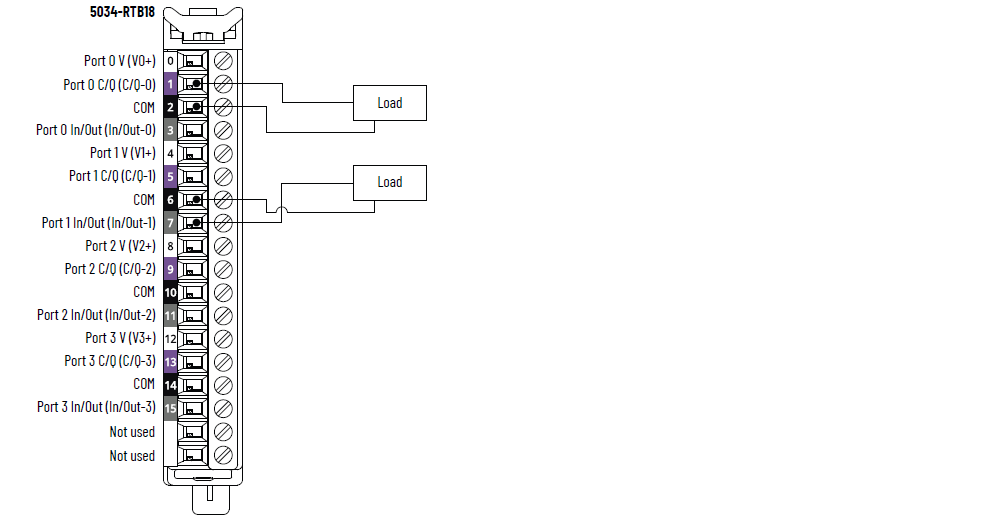

5034-IOL4 和 5034-IOL4XT 配線圖解 – DO 模式
|

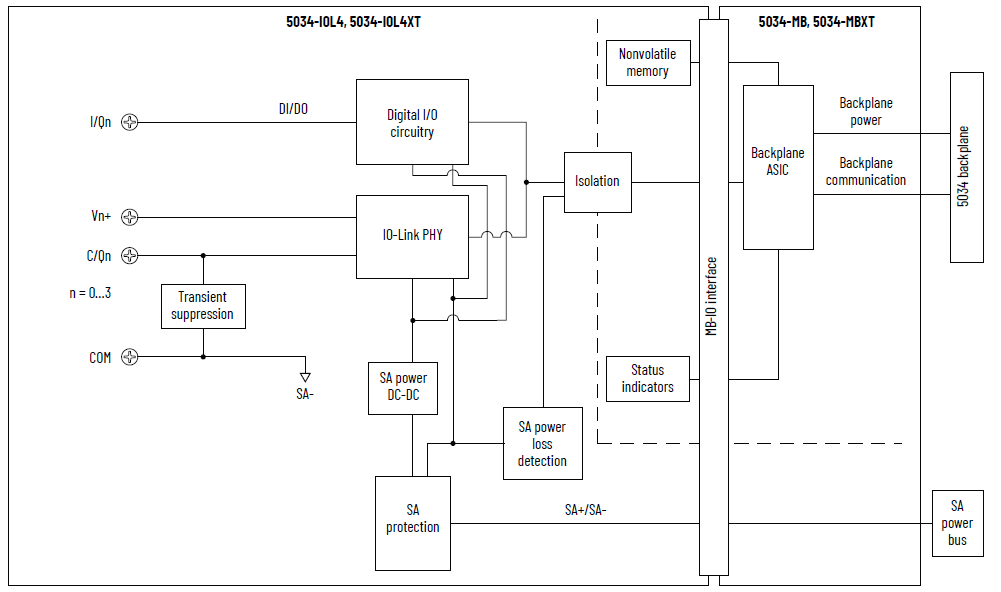

5034-IOL4 和 5034-IOL4XT FBD
屬性 | 5034-IOL4、5034-IOL4XT |
|---|---|
連接埠數 | 4 類 A 連接埠 |
通訊速度 | 4.8 Kbps、38.4 Kbps、230.4 Kbps |
電壓額定值 | 20…30 V DC |
V+ 電流額定值，每個連接埠，最大值 | 0.5 A |
IO-Link 裝置電纜長度，最大值 | 20 m (66 ft) |
IO-Link 通訊協定版本 | 版本 1.0 和 1.1 |
屬性 | 5034-IOL4、5034-IOL4XT |
|---|---|
導通電壓範圍 通道 0、2、4、6 | 11...30 V DC – C/Q（在 SIO 模式中） |
導通電壓範圍 通道 1、3、5、7 | 10…30 V DC – I/Q |
導通電流（最小值） 通道 0、2、4、6 | 2 mA – C/Q（在 SIO 模式中） |
導通電流（最小值） 通道 1、3、5、7 | 2 mA – I/Q |
標準導通電流 通道 0、2、4、6 | 2.5 mA – C/Q（在 SIO 模式中） |
標準導通電流 通道 1、3、5、7 | 2.3 mA – I/Q |
導通電流（最大值） 通道 0、2、4、6 | 6.6 mA – C/Q（在 SIO 模式中） |
導通電流（最大值） 通道 1、3、5、7 | 5 mA – I/Q |
阻斷電壓（最大值） 通道 0、2、4、6 | 5 V DC – C/Q（在 SIO 模式中） |
阻斷電壓（最大值） 通道 1、3、5、7 | 5 V DC – I/Q |
阻斷電流（最大值） 通道 0、2、4、6 | 1.5 mA – C/Q（在 SIO 模式中） |
阻斷電流（最大值） 通道 1、3、5、7 | 1.5 mA – I/Q |
輸入阻抗（最小值） | 11 V DC 時為 1.6 kΩ – C/Q（在 SIO 模式中） 10 V DC 時為 2 kΩ – I/Q |
標稱輸入阻抗 | 24 V DC 時為 9.6 kΩ – C/Q（在 SIO 模式中） 24 V DC 時為 10.4 kΩ – I/Q |
輸入阻抗（最大值） | 30 V DC 時為 15 kΩ - C/Q（在 SIO 模式中） 30 V DC 時為 15 kΩ – I/Q |
輸入延遲時間（螺絲至背板）（最大值） 通道 0、2、4、6 Off 至 On On 至 Off | 900 µs |
輸入延遲時間（螺絲至背板）（最大值） 通道 1、3、5、7 Off 至 On On 至 Off | 60 µs |
輸入脈波寬度（最小值） 通道 0、2、4、6 Off 至 On On 至 Off | 1 ms |
輸入脈波寬度（最小值） 通道 1、3、5、7 Off 至 On On 至 Off | 0.125 ms |
輸入濾波器時間 通道 0、2、4、6 Off 至 On On 至 Off | 0 µs、2 ms（預設值）、5 ms、10 ms、20 ms、50 ms |
輸入濾波器時間 通道 1、3、5、7 Off 至 On On 至 Off | 0 µs、100 µs、200 µs、500 µs（預設值）、1 ms、2 ms、5 ms、10 ms、20 ms、50 ms 0 µs 設定嵌入一個 10 µs 的濾波器。 |
簡易計數器，計數器頻率 通道 0、2、4、6 | 0...f 最大值 = 500 Hz |
簡易計數器，計數器頻率 通道 1、3、5、7 | 0...f 最大值 = 4000 Hz |
輸入的時間戳記（事件順序） 通道 0、2、4、6 | 是，±500 µs 準確度 |
輸入的時間戳記（事件順序） 通道 1、3、5、7 | 是，±10 µs 準確度 |
事件 | 是 |
模式比對 | 是 |
屬性 | 5034-IOL4、5034-IOL4XT |
|---|---|
導通電壓範圍 通道 0、2、4、6 | 20...30 V DC – C/Q（在 SIO 模式中） |
導通電壓範圍 通道 1、3、5、7 | 20…30 V DC – I/Q |
導通電壓下降（最大值） 通道 0、2、4、6 | 0.6 V DC – C/Q（在 SIO 模式中） |
導通電壓下降（最大值） 通道 1、3、5、7 | 0.3 V DC – I/Q |
每通道導通電流（最大值） 通道 0、2、4、6 | 250 mA – C/Q（在 SIO 模式中） |
每通道導通電流（最大值） 通道 1、3、5、7 | 500 mA – I/Q |
每點阻斷電流洩漏（最大值） 阻斷開路偵測已停用 僅通道 1、3、5、7 | 0.1 mA |
每點阻斷電流洩漏（最大值 (1) ）阻斷開路偵測已啟用 僅通道 1、3、5、7 | 0.5 mA |
每輸出突波電流（最大值） 通道 1、3、5、7 | 1 A 持續 10 ms，每 3 s 可重複一次 |
每模組輸出電流額定值（最大值） | 3 A |
輸出延遲時間（背板至螺絲）（最大值） 通道 0、2、4、6 Off 至 On On 至 Off | 1 ms |
輸出延遲時間（背板至螺絲）（最大值） 通道 1、3、5、7 Off 至 On On 至 Off | 0.15 ms |
開路負載偵測診斷 僅通道 1、3、5、7 | 是，可設定（預設為關閉） |
輸出短路/過載偵測 通道 0、2、4、6 | 是 |
輸出短路/過載偵測 通道 1、3、5、7 | 是 |
(1) 建議的負載電阻 – 為透過固態輸出限制漏電流效應，您可與負載平行連接一個負載電阻。 在 24 V DC 操作中，請使用 5.6 kΩ/0.5 W 電阻器進行電晶體操作。 | |
屬性 | 5034-IOL4、5034-IOL4XT |
|---|---|
輸入/輸出數量 | 8 通道，可設定，包含設定為 SIO 模式的 4x C/Q 通道，流入輸入，流出輸出 |
標稱 SA 電源電壓 | 24 V DC |
SA 電源電壓範圍 | 20…30 V DC |
標稱 SA 電源電流 | 3.2 A |
SA 電源電流（最大值） | 3.3 A |
無負載時的 SA 電源電流 | 14 mA |
SA 逆極性保護 | 是 |
功耗（最大值 (1) ） | 1.04 W |
散熱（最大值 (1) ） | 3.55 BTU/小時 |
隔離電壓 | 250 V（連續），基本絕緣類型，系統對現場 SA 電源與通道之間沒有隔離 各個通道之間沒有隔離 |
RIUP 連接埠 | 是 |
CIP Sync | 是，僅從屬一般時脈 |
電子鍵控 | 透過程式設計軟體進行電子鍵控 |
可移除的接線板鑰匙位置（插槽） | 3、6、12 |
支援可移除的接線板 | 5034-RTB18、5034-RTB18S |
配線類別 (2 ) | 2 - 訊號連接埠 2 - 電源連接埠 |
配線規格 | 請參閱 PointMax I/O 系統規格技術資料（出版品 5034-TD001）中可移除的接線板的配線規格 |
指示燈 | 1 個綠色/紅色模組狀態指示燈 1 個綠色/紅色 SA 電源狀態指示燈 8 個黃色/紅色 I/O 狀態指示燈 |
約略尺寸（高 x 寬 x 深） | 123.6 x 15.0 x 66.4 mm (4.87 x 0.59 x 2.61 in.) |
約略重量 | 48.0 g (1.69 oz.) – 5034-IOL4 51.0 g (1.80 oz.) – 5034-IOL4XT |
機殼類型 | 無（開放型） |
北美溫度代碼 | T4 |
UKEX/ATEX 溫度代碼 | T4 |
IECEx 溫度代碼 | T4 |
