SSI 視圖

只有在 Device Definition 對話方塊中的 Encoder Type 參數選擇 SSI 時，才能使用 SSI。

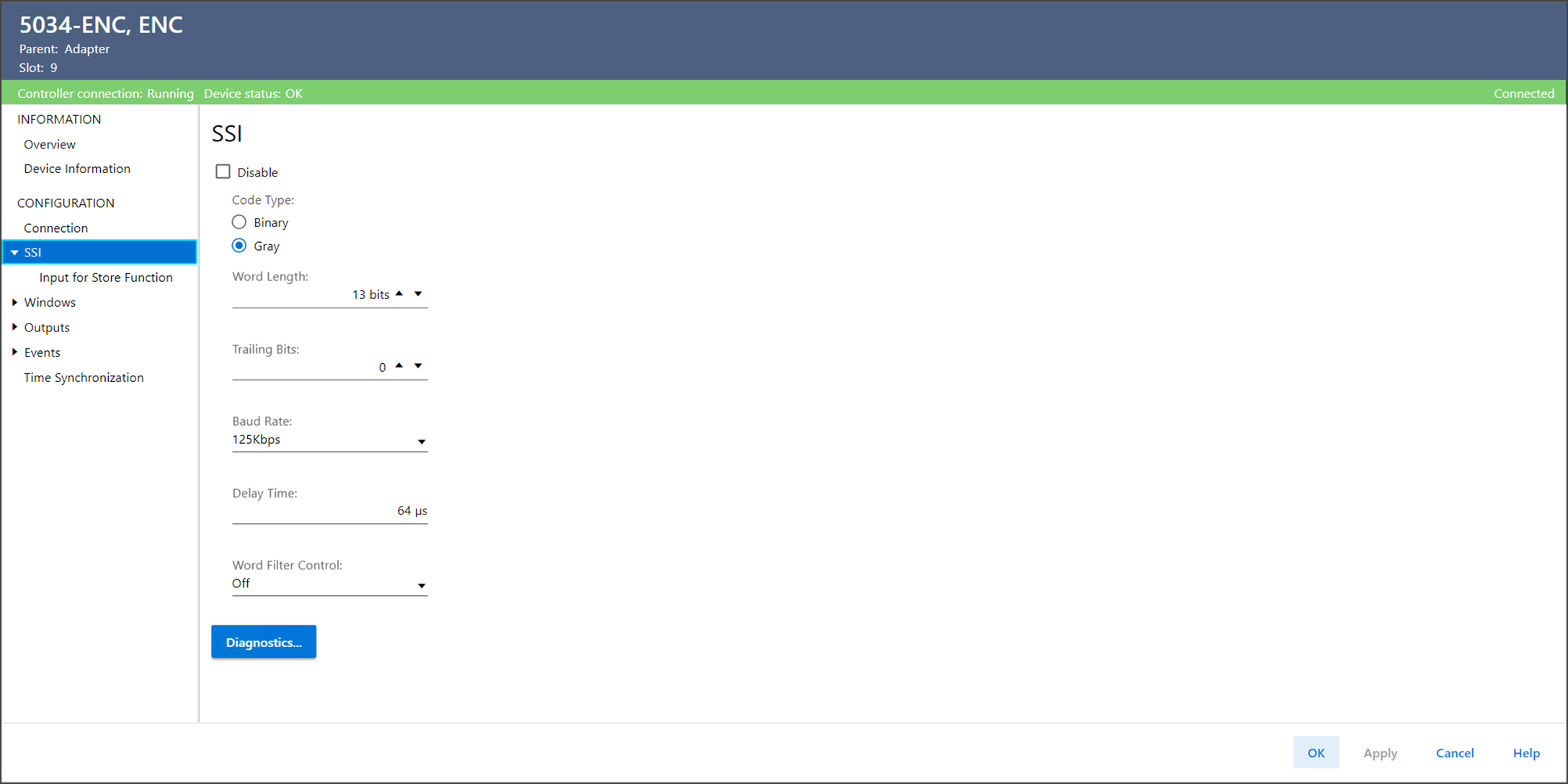

SSI 視圖包含以下參數：

參數	說明
Disable	啟用或停用 SSI 輸入。停用 SSI 輸入時，模組會停止時鐘訊號輸出。
Code Type	判斷 SSI 感測器的代碼類型。 Binary Gray – 選擇此選項時，會固定啟用灰色對二進位轉換。 I.SSI00.Data 包含灰色對二進位轉換後的值，而 I.SSI00.RawsData 則含有所收到的原始資料。
Word Length	以位元為單位判斷所接收之序列資料字組的長度。
Trailing Bits	判斷在 SSI 原始資料中要右移的位元數，以取得 I.SSIxx.Data。
Baud Rate	判斷 SSI 資料時鐘的速度。 125K 250K 500K 1M 2M
Delay Time	判定連續 SSI 資料字組之間的延遲，以微秒為單位。
Word Filter Control	確定模組從 SSI 感測器接收到的對應數量連續等於 SSI 資料字組，以更新即時存在的 SSI 資料字組。 Off Low (2 個連續值) Med (3 個連續值) High (4 個連續值) Max (5 個連續值)
Diagnostics	開啟 Diagnostics 對話方塊，其中包含診斷資訊。

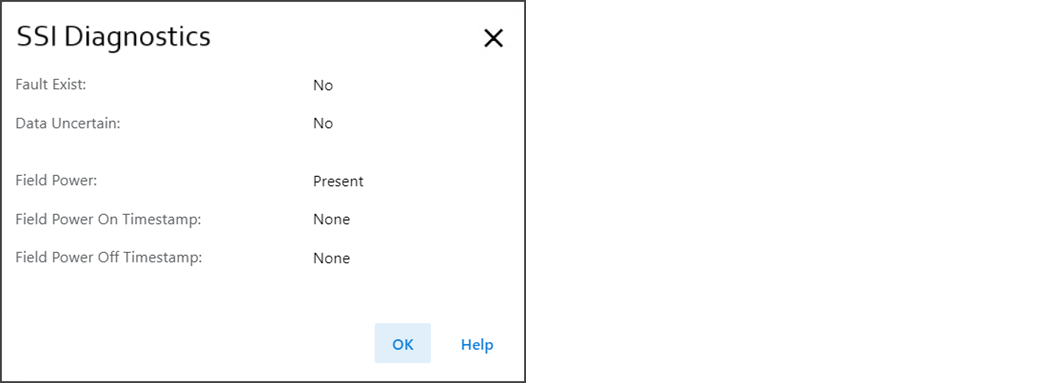

SSI 診斷

若要檢視 SSI 診斷，請在 SSI 視圖中選擇 Diagnostics。
