5034-OF4 與 5034-OF4XT 類比 4 輸出模組

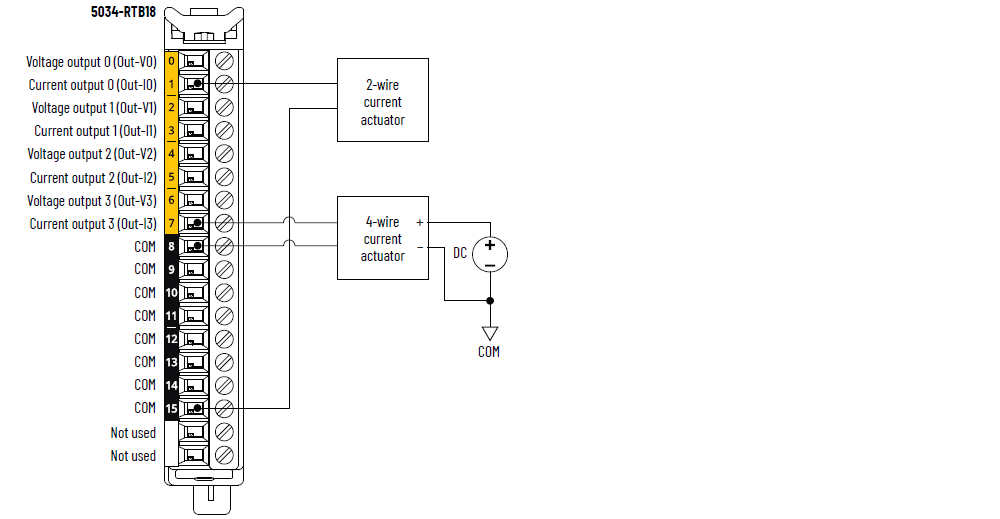

5034-OF4 和 5034-OF4XT 配線圖解 – 電流模式

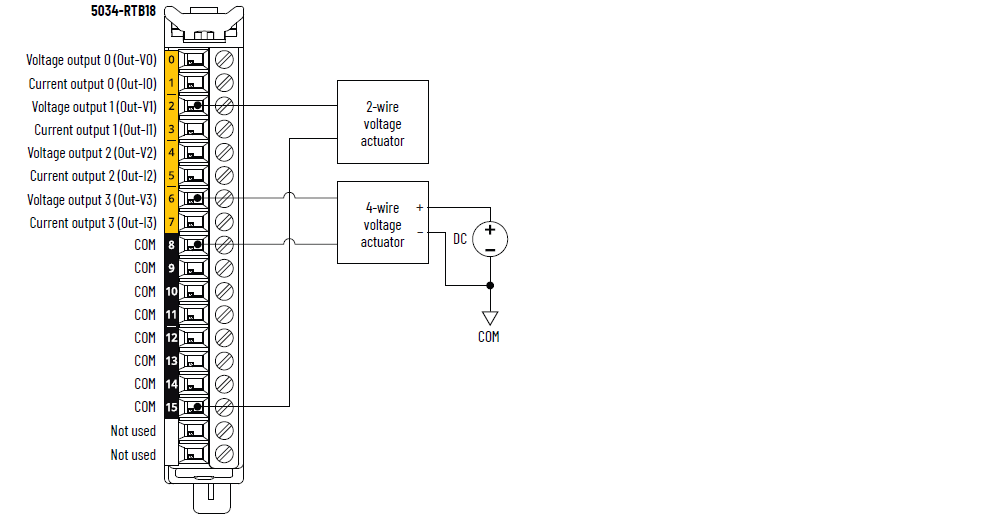

5034-OF4 和 5034-OF4XT 配線圖解 – 電壓模式

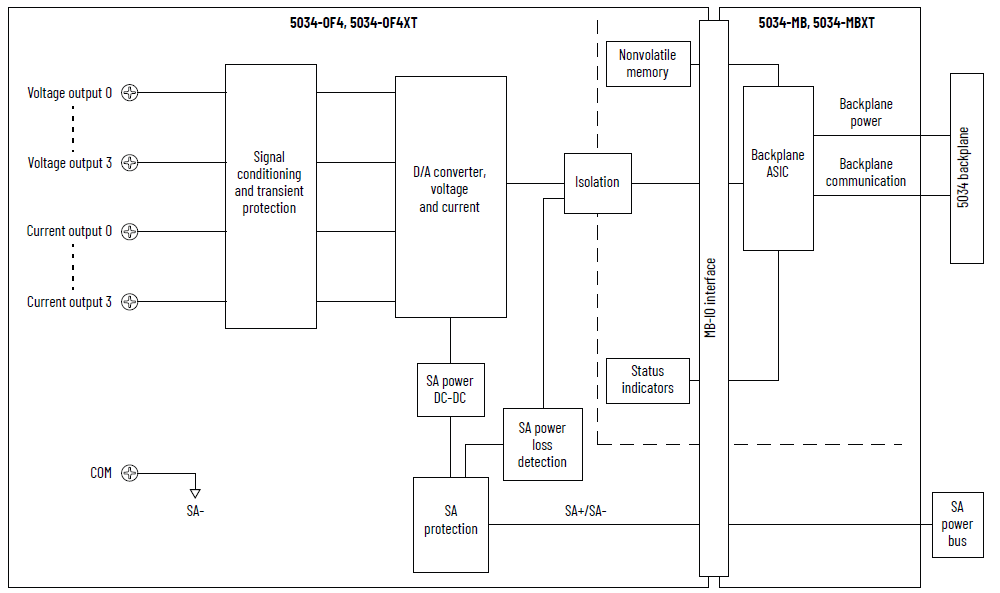

5034-OF4 和 5034-OF4XT FBD
屬性 | 5034-OF4、5034-OF4XT |
|---|---|
輸出範圍（電壓） | ±10 V 0…10 V 0…5 V |
輸出範圍（電流） | 0…20 mA 4…20 mA |
解析度，電壓 | ±10 V：15 位元 0...10 V：6 位元 0...5 V：16 位元 |
解析度，電流 | 16 位元 |
25°C (77°F) 時的校準精確度 | 電壓：0.10% 全尺度 電流：0.10% 全尺度 |
全溫度範圍內的校準準確度 -25…+60 °C（-13…+140 °F） | 電壓：0.2% 全尺度 電流：0.2% 全尺度 |
變頻器功能 | 電壓：最小 3000 歐姆 電流：最大 500 歐姆 |
電容負載（最大值）（僅電壓模式） | 1 µF |
電感負載（最大值）（僅電流模式） | 1 mH |
高速可尋址遠端傳感器手持式合規 | 是 |
開路偵測 | 僅電流模式 |
短路偵測 | 僅電壓模式 – 電子輸出限制為 16 mA 或以下 |
資料格式 | IEEE 754 32 位元浮點 |
模組轉換方法 | DAC |
更新率 | 1 通道：0.2 ms 所有通道：0.4 ms |
至每個通道全尺度 63% 之步進反應時間 | 電壓模式：0.07 ms（典型值） 電流模式：0.4 ms（典型值） |
背板至螺絲反應時間（63% 全尺度） | 電壓模式 1 通道：0.5 ms（典型值） 所有通道：1 ms（典型值） 電流模式： 1 通道：0.9 ms（典型值） 所有通道：1.4 ms（典型值） |
過電壓保護（最大值） | 32 V DC |
屬性 | 5034-OF4、5034-OF4XT |
|---|---|
輸出數量 | 4 通道，單端 通道層級的可設定電壓或電流模式 |
標稱 SA 電源電壓 | 24 V DC |
SA 電源電壓範圍 | 10…30 V DC |
標稱 SA 電源電流 | 100 mA |
SA 電源電流（最大值） | 0.25 A |
無負載時的 SA 電源電流 | 40 mA |
SA 逆極性保護 | 是 |
最大功耗 | 0.95 W |
散熱（最大值） | 3.24 BTU/小時 |
隔離電壓 | 250 V（連續），基本絕緣類型，系統對現場 SA 電源與輸出連接埠之間未隔離 各個輸出連接埠之間沒有隔離 |
校準 | 原廠已校準 支援手動校準，請參閱 PointMax 類比 I/O 模組使用手冊（出版品 5034-UM003） |
RIUP 支援 | 是 |
電子鍵控 | 透過程式設計軟體進行電子鍵控 |
可移除的接線板鑰匙位置（插槽） | 2、5、10 |
支援可移除的接線板 | 5034-RTB18、5034-RTB18S |
配線類別 (1) | 2 - 訊號連接埠 2 - 電源連接埠 |
配線規格 | 請參閱 PointMax I/O 系統規格技術資料（出版品 5034-TD001）中可移除的接線板的配線規格 |
指示燈 | 1 個綠色/紅色模組狀態指示燈 1 個綠色/紅色 SA 電源狀態指示燈 4 個黃色/紅色 I/O 狀態指示燈 |
約略尺寸（高 x 寬 x 深） | 123.6 x 15.0 x 66.4 mm (4.87 x 0.59 x 2.61 in.) |
約略重量 | 47.0 g (1.66 oz.) – 5034-OF4 49.0 g (1.73 oz.) – 5034-OF4XT |
機殼類型 | 無（開放型） |
北美溫度代碼 | T4 |
UKEX/ATEX 溫度代碼 | T4 |
IECEx 溫度代碼 | T4 |
(1) 使用此導線類別資訊來進行導線繞線規劃。 請參閱 Industrial Automation Wiring and Grounding Guidelines（出版品 1770-4.1）。 利用本導線類別資訊依對應之系統級安裝手冊進行導線繞線規劃。 | |
