校準程序

本範例說明如何校準 5034-IRT4I 模組的通道以便搭配 RTD 輸入類型使用。 5034-IRT4I 模組利用以下電阻器進行歐姆值校準：
  • 1 Ω 電阻器用於低參考值校準
  • 487 Ω 電阻器用於高參考值校準
將低和高訊號參考值套用至類比輸入模組以校準它。 參考值必須與所使用的通道輸入範圍相符。
類比輸入模組校準參考
輸入類型
輸入範圍
低校準參考
高校準參考
RTD
1...500 Ω
1 Ω
448 Ω
熱耦合
-100…+100 mV
0.0 mV
100.0 mV
  1. 將低參考值電阻連接到要校準的通道。
  2. 隨同專案上線，並確保控制器處於 Program 模式。
  3. 確認要校準的通道配置正確的輸入範圍。

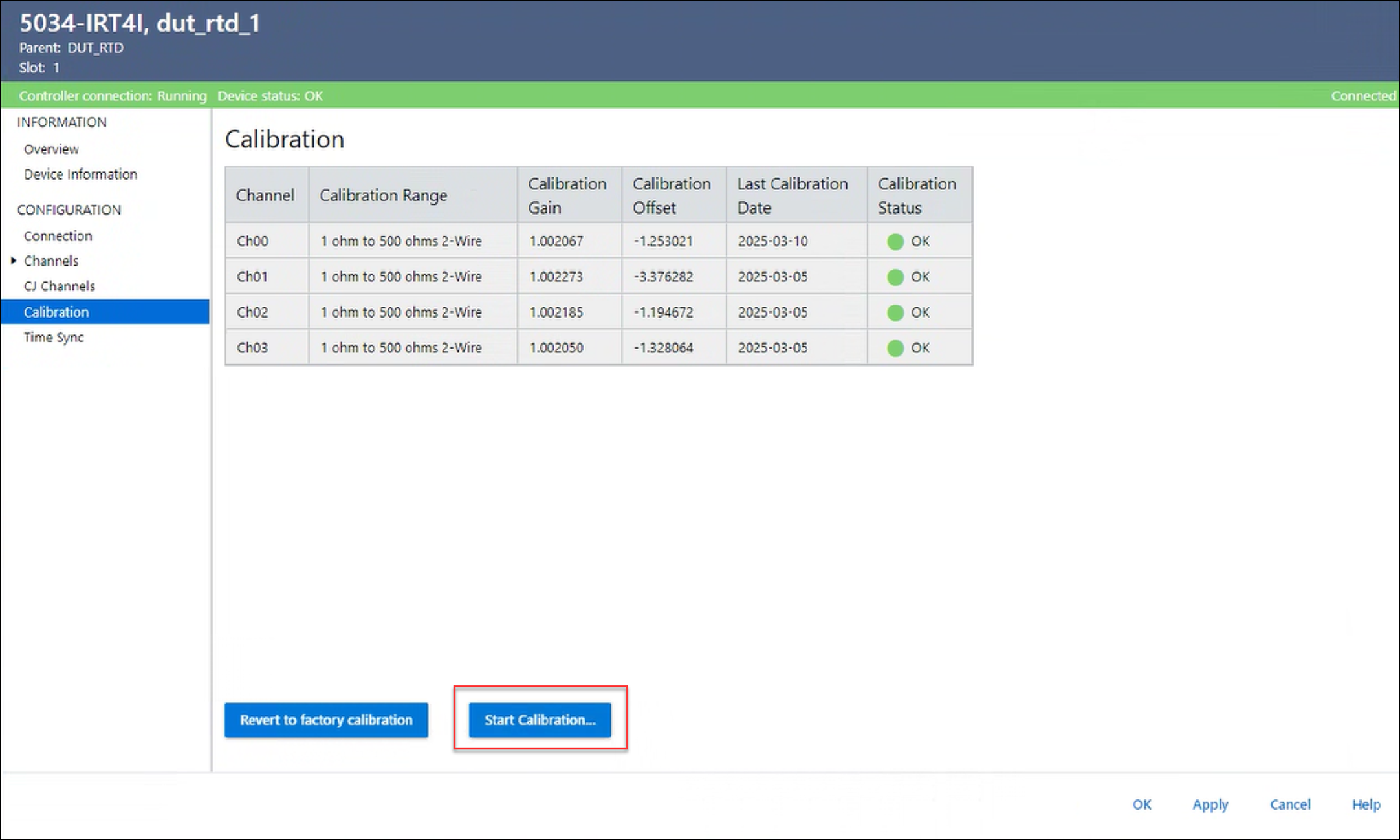

  4. 在 Module Properties 對話方塊中的 Calibration 視圖上，選擇 Start Calibration。
  5. 出現對話方塊，要求您確認想要校準的通道時，選擇 OK。

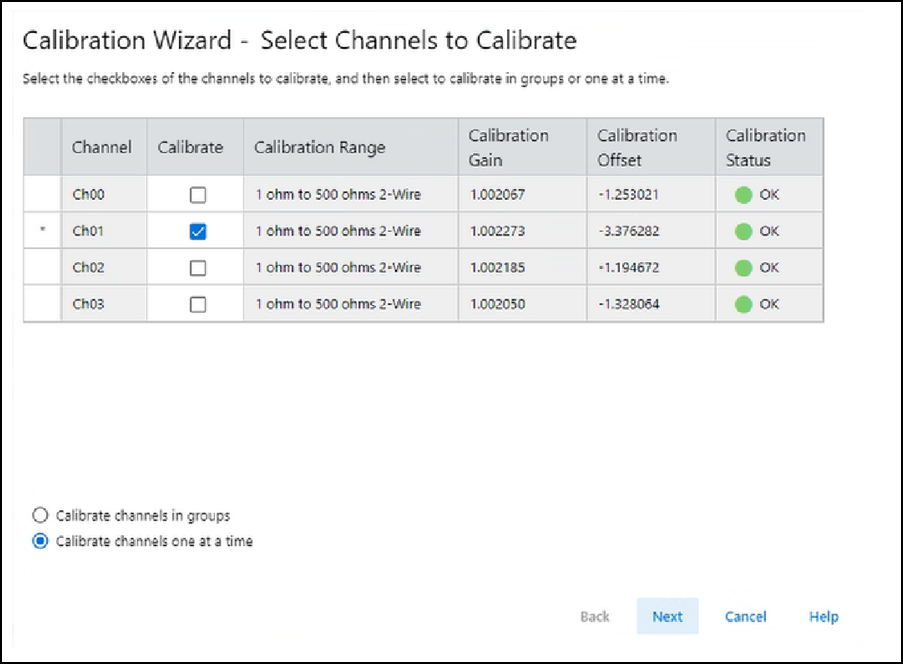

  6. 一次選擇一個通道或以群組的方式選擇通道，進行校準再選擇 Next。

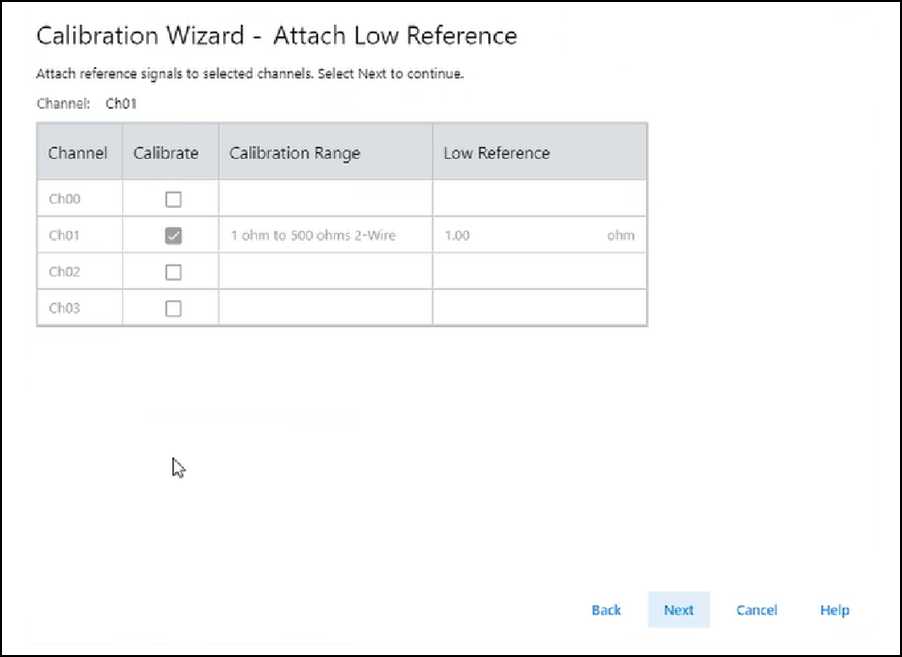

  7. 出現 Attach Low Reference 對話方塊時，連接一個 1 Ω 的電阻器至進行校準的通道中。
  8. 選擇 Next。

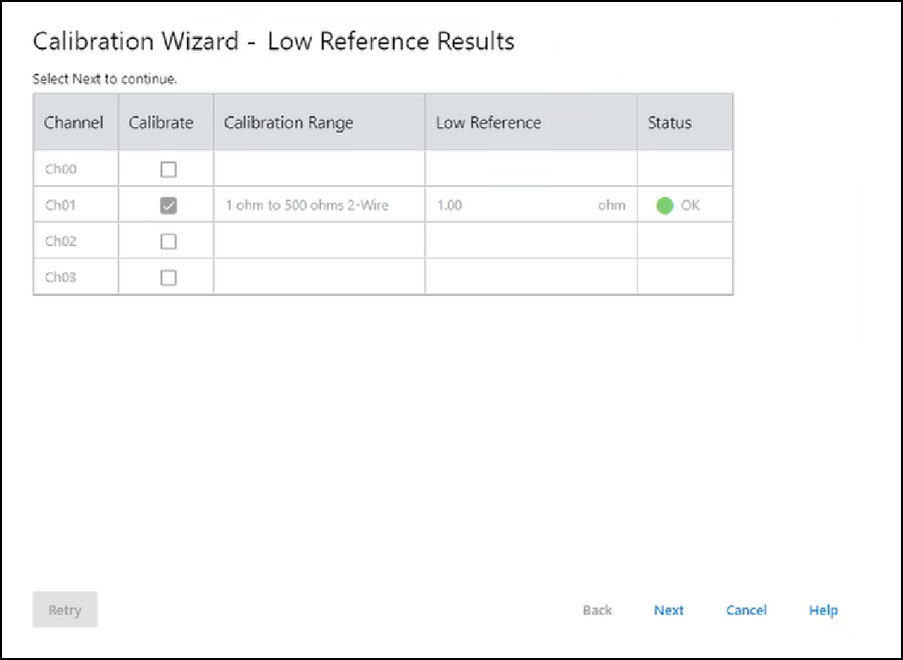

    Low Reference Results 對話方塊出現並指出校準的通道狀態。
  9. 如果狀態是 OK，選擇 Next。
    如果 Status 不是 OK，重複校準程序。

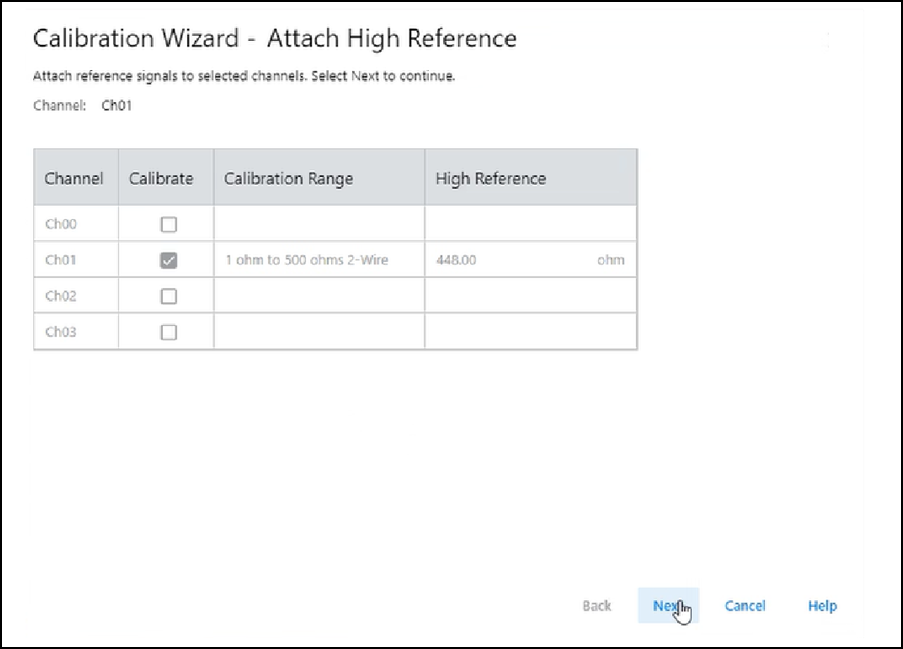

  10. 出現 Attach High Reference 對話方塊時，連接一個 448 Ω 的電阻器至進行校準的通道中。
  11. 選擇 Next。

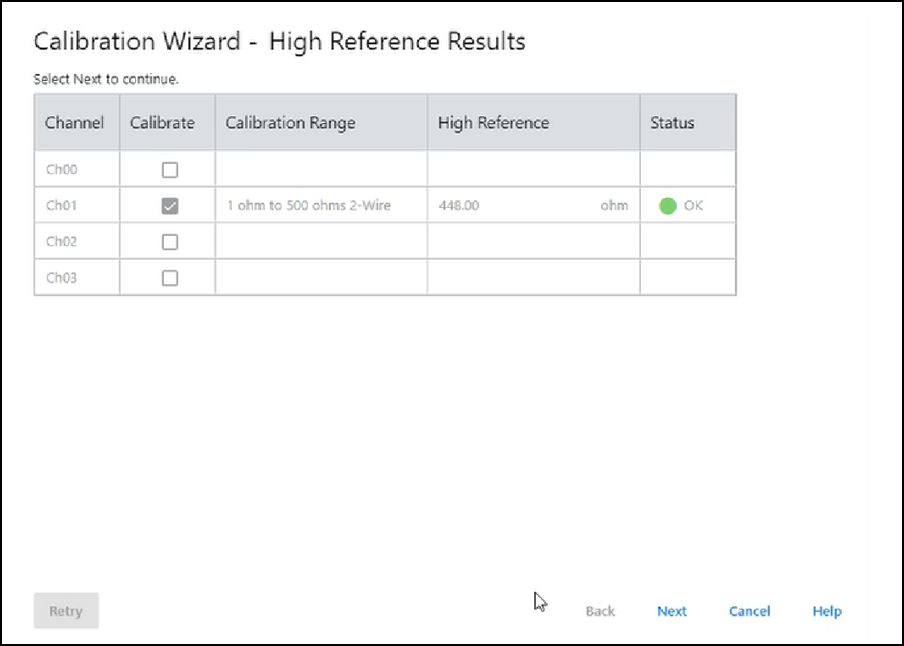

    High Reference Results 對話方塊出現並指出校準的通道狀態。
  12. 如果狀態是 OK，選擇 Next。
    如果 Status 不是 OK，重複校準程序。

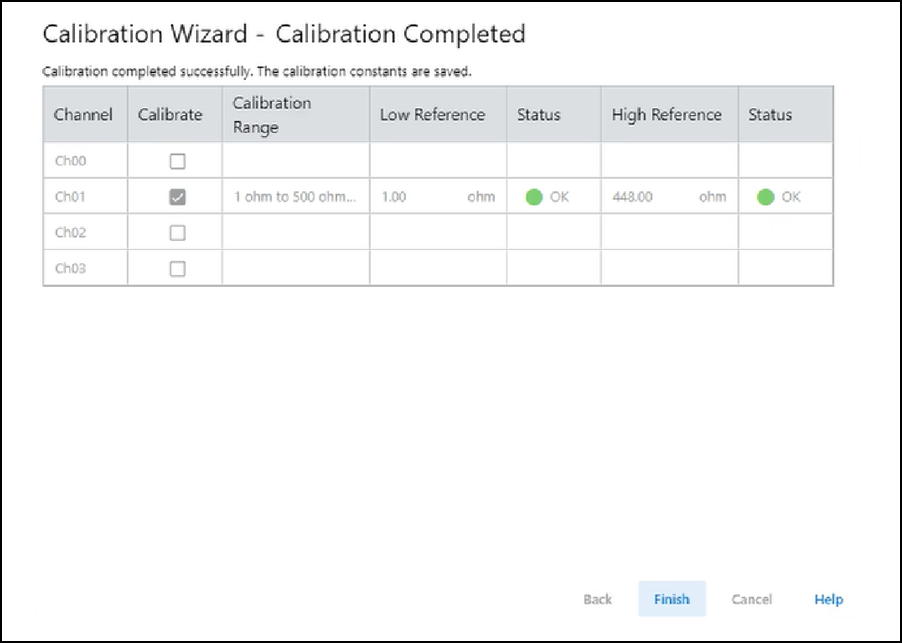

  13. 出現 Calibration Completed 對話方塊時，選擇 Finish。
