5034-IRT4I 和 5034-IRT4IXT 類比 4 輸入隔離型電阻溫度計/TC 模組
5034-IRT4I 和 5034-IRT4IXT 配線圖解 – 電阻溫度計模式
5034-IRT4I 和 5034-IRT4IXT 配線圖解 – 熱耦合模式

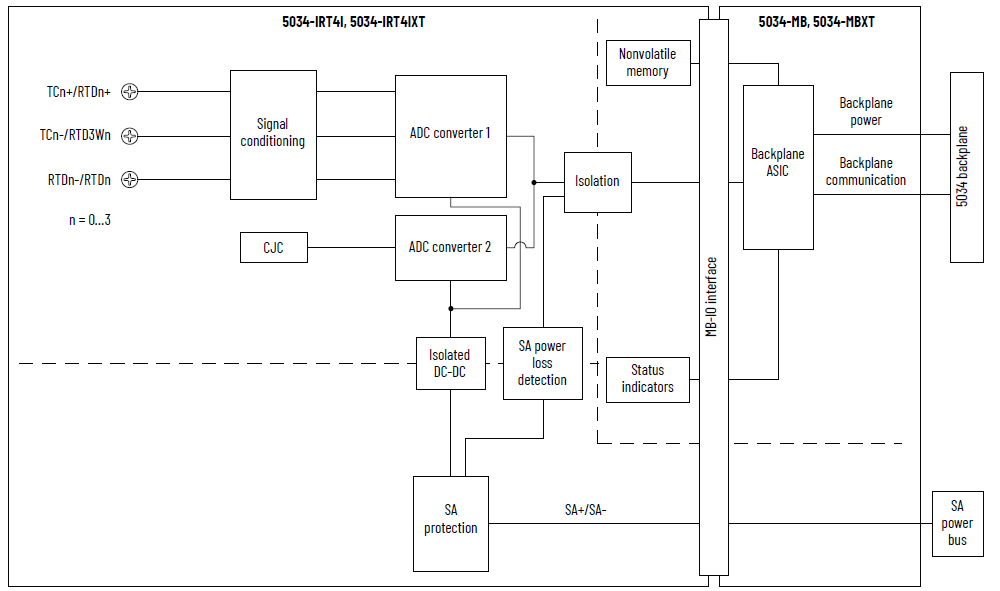

5034-IRT4I 和 5034-IRT4IXT 功能模組圖
屬性 | 5034-IRT4I、5034-IRT4IXT |
|---|---|
輸入範圍（電阻） | 1…500 Ω 2…1000 Ω 4…2000 Ω 8…4000 Ω |
輸入類型，電阻溫度計 | 100、200、500、1000 Ω 鉑，字母 = 385 100、200、500、1000 Ω 鉑，字母 = 3916 120 Ω 鎳，字母 = 672 100、120、200、500 Ω 鎳，字母 = 618 10 Ω 銅 427 |
輸入範圍，熱耦合/毫伏 | ±100 mV |
輸入類型，熱耦合 | B、C、D、E、J、K、N、R、S、T、TXK/XK(L) |
輸入阻抗 | 熱耦合/毫伏：> 1 MΩ 電阻溫度計：> 1 MΩ |
共模電壓（通道對通道） | 250 V（連續），基本絕緣 |
模組轉換方法 | Sigma-delta，24 位元多工自動設備配置 |
解析度，電阻溫度計/電阻式 於 50/60 Hz 陷波濾波器 | 16 位元 |
解析度，熱耦合/毫伏 於 50/60 Hz 陷波濾波器 | 16 位元 |
電阻溫度計激磁電流 | 1000、2000、4000 Ω 範圍的 250 µA 500 Ω 範圍的 500 µA |
熱耦合線性化 | ITS-90 |
CJ 模式 | 板載冷接合補償，可移除的接線板冷接合補償，遠端冷接合補償 |
板載冷接合補償輸入 （僅用於熱耦合模式） | 冷接合補償感測器 嵌入 5034-IRT4I 與 5034-IRT4IXT 的四個熱敏電阻 Vishay NTCS0805E3103FHT |
板載冷接合補償感測器準確度 | ±3.0°C, 0°C < T amb < 60°C (±5.4°F, 32°F < Tamb < 140°F)±4.0°C, -25°C < T amb < 0°C (±7.2°F, -13°F < Tamb < 32°F) |
可移除的接線板冷接合補償輸入 （僅用於熱耦合模式） | 冷接合補償感測器 嵌入 5034-RTBT 和 5034-RTBTS 的四個熱敏電阻 實際地面連接 TE 10K3A1A |
可移除的接線板冷接合補償感測器準確度 | ±0.6°C, 0°C < T amb < 60°C (±1.1°F, 32°F < Tamb < 140°F)±1.2°C, -25°C < T amb < 0°C (±2.2°F, -13°F < Tamb < 32°F) |
冷接合補償轉換方法 | 12 位元安全加速範圍 |
25°C (77°F) 時的校準精確度 | 熱耦合/毫伏：0.1% 全尺度搭配 50/60 Hz 濾波器 電阻溫度計：500 Ω、1 kΩ、2 kΩ、4 kΩ 範圍，0.1% 全尺度搭配 50/60 Hz 濾波器 |
全溫度範圍內的校準準確度 -25…+60 °C（-13…+140 °F） | 熱耦合/毫伏：0.25% 全尺度搭配 50/60 Hz 濾波器 電阻溫度計：500 Ω、1 kΩ、2 kΩ、4 kΩ 範圍，0.25% 全尺度搭配 50/60 Hz 濾波器 |
每通道最快掃描時間 | 0.36 ms |
每模組最快掃描時間 | 0.36 ms |
輸入陷波濾波器選擇 (Hz) | 10、20、50、60（預設值）、100、200、500、1000、2500、5000 |
硬體輸入濾波器 | 1 kHz |
輸入數位濾波器 | 第一順位延遲，0 ms（預設值） 0…32,767 ms (32.767 s) |
正常模式雜訊排除比率 | 50/60 Hz 時為 65 dB，陷波濾波器相關 |
開路偵測時間 | < 200 ms |
過電壓保護（最大值） | 32 V DC |
調整為工程裝置 | 是 |
即時通道取樣 | 是 |
輸入的輪詢時間戳記 | 是 |
資料格式 | IEEE 754 32 位元浮點 |
電阻溫度計感測器類型 (1) | 溫度範圍 |
|---|---|
100、200、500、1000 Ω PT 385 | -200…+870°C -328…+1598°F 73…1143 K 132…2058 °R |
100、200、500、1000 Ω PT 3916 | -200…+630°C -328…+1166°F 73…903 K 132…1626 °R |
10 Ω CU 427 | -200…+260°C -328…+500°F 73…533 K 132…960 °R |
120 Ω NI 672 | -80…+320°C -112…+608°F 193…593 K 348…1068 °R |
100、120、200、500 Ω NI 618 | -60…+250°C -76…+482°F 213…523 K 384…942 °R |
(1) 每種感測器類型均支援列出的所有溫度範圍。 | |
熱耦合類型 | 溫度範圍 |
|---|---|
熱耦合類型 B | 21…1820 °C 68…3308 °F 293…2093 K 528…3768 °R |
熱耦合類型 C | 0…2315 °C 32…4199 °F 273…2588 K 492…4659 °R |
熱耦合類型 D | 0…2315 °C 32…4199 °F 273…2588 K 492…4659 °R |
熱耦合類型 E | -270…+1000°C -454…+1832°F 3…1273 K 6…2292 °R |
熱耦合類型 J | -210…+1200°C -346…+2192°F 63…1473 K 114…2652 °R |
熱耦合類型 K | -270…+1372°C -454…+2502°F 3…1645 K 6…2961 °R |
熱耦合類型 N | -270…+1300°C -454…+2372°F 3…1573 K 6…2832 °R |
熱耦合類型 R | -50…+1768°C -58…+3215°F 223…2041 K 402…3674 °R |
熱耦合類型 S | -50…+1768°C -58…+3215°F 223…2041 K 402…3674 °R |
熱耦合類型 T | -270…+400°C -454…+752°F 3…673 K 6…1212 °R |
熱耦合類型 TXK/XK(L) | -200…+800°C -328…+1472°F 73…1073 K 132…1932 °R |
屬性 | 5034-IRT4I、5034-IRT4IXT |
|---|---|
輸入數目 | 4 通道（4 個隔離組） |
標稱 SA 電源電壓 | 24 V DC |
SA 電源電壓範圍 | 10…30 V DC |
標稱 SA 電源電流 | 50 mA |
SA 電源電流（最大值） | 0.1 A |
無負載時的 SA 電源電流 | 11 mA |
SA 逆極性保護 | 是 |
功耗（最大值 (1) ） | 0.42 W |
散熱（最大值 (1) ） | 1.43 BTU/小時 |
隔離電壓 | 250 V（連續），基本絕緣類型，系統對現場 250 V（連續），基本絕緣類型，SA 電源對輸入連接埠 250 V（連續），基本絕緣類型，各個輸入連接埠之間 |
校準 | 原廠已校準 支援手動校準，請參閱 PointMax 類比 I/O 模組使用手冊（出版品 5034-UM003） |
RIUP 支援 | 是 |
CIP Sync | 是，僅從屬一般時脈 |
電子鍵控 | 透過程式設計軟體進行電子鍵控 |
可移除的接線板鑰匙位置（插槽） | 2、7、10 |
支援可移除的接線板 | 5034-RTB18、5034-RTB18S、5034-RTBT、5034-RTBTS 為了協助達到更好的準確度，請使用嵌入 5034-RTBT 和 5034-RTBTS 的冷接合補償熱敏電阻。 |
配線類別 (2) | 2 - 訊號連接埠 2 - 電源連接埠 |
配線規格 | 請參閱 PointMax I/O 系統規格技術資料（出版品 5034-TD001）中可移除的接線板的配線規格 |
指示燈 | 1 個綠色/紅色模組狀態指示燈 1 個綠色/紅色 SA 電源狀態指示燈 4 個黃色/紅色 I/O 狀態指示燈 |
約略尺寸（高 x 寬 x 深） | 123.6 x 15.0 x 66.4 mm (4.87 x 0.59 x 2.61 in.) |
約略重量 | 45.0 g (1.59 oz.) – 5034-IRT4I 48.0 g (1.69 oz.) – 5034-IRT4IXT |
機殼類型 | 無（開放型） |
北美溫度代碼 | T4 |
UKEX/ATEX 溫度代碼 | T4 |
IECEx 溫度代碼 | T4 |
(1) 值是在 60°C (140°F) 時測量。 功耗視溫度而有所不同。 (2) 使用此導線類別資訊來進行導線繞線規劃。 請參閱 Industrial Automation Wiring and Grounding Guidelines（出版品 1770-4.1）。 利用本導線類別資訊依對應之系統級安裝手冊進行導線繞線規劃。 | |
