校準程序

此程序說明如何校準類比輸入模組的通道以便搭配電壓 (V) 輸入類型使用。
將低和高訊號參考值套用至類比輸入模組以校準它。 參考值必須與所使用的通道輸入範圍相符。
類比輸入模組校準參考
輸入類型
輸入範圍
低校準參考
高校準參考
電壓 (V)
-10…10 V
0.0 V
10.0 V
0…10 V
0.5 V
10.0 V
0…5 V
0.5 V
5.0 V
  1. 將電壓校準器連接到要校準的通道。
  2. 隨同專案上線，並確保控制器處於 Program 模式。
  3. 確認要校準的通道配置正確的輸入範圍。

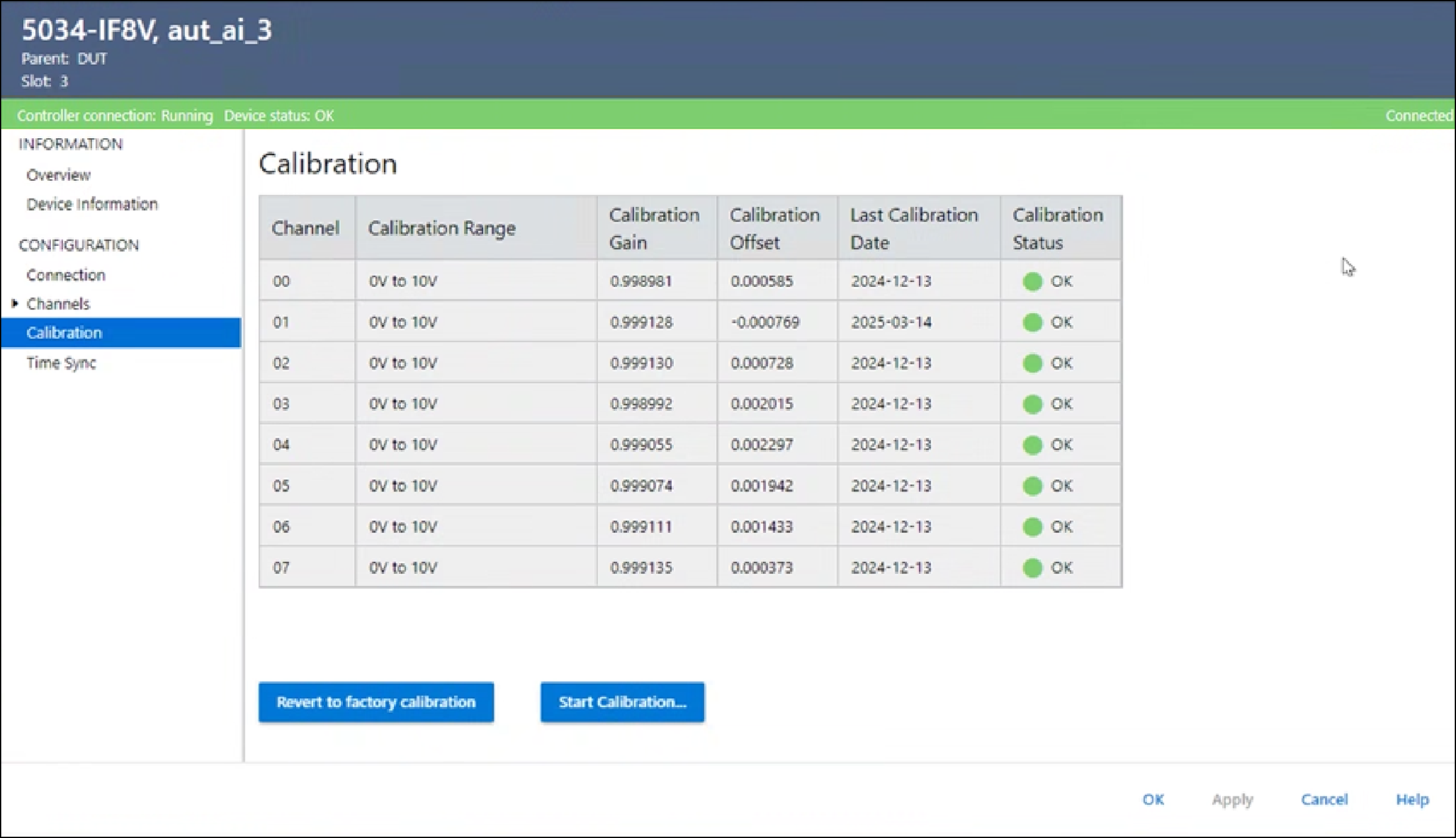

  4. 在 Module Properties 對話方塊中的 Calibration 檢視上，選擇 Start Calibration。

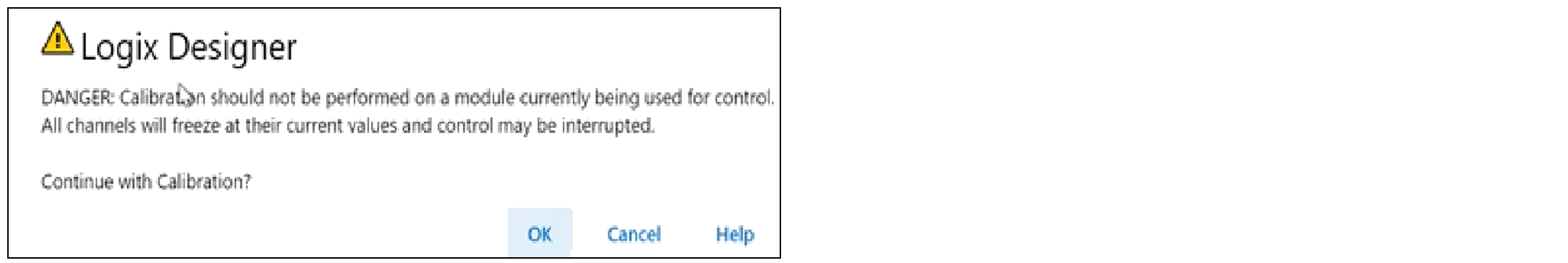

  5. 出現對話方塊，要求您確認想要校準的通道時，選擇 OK。

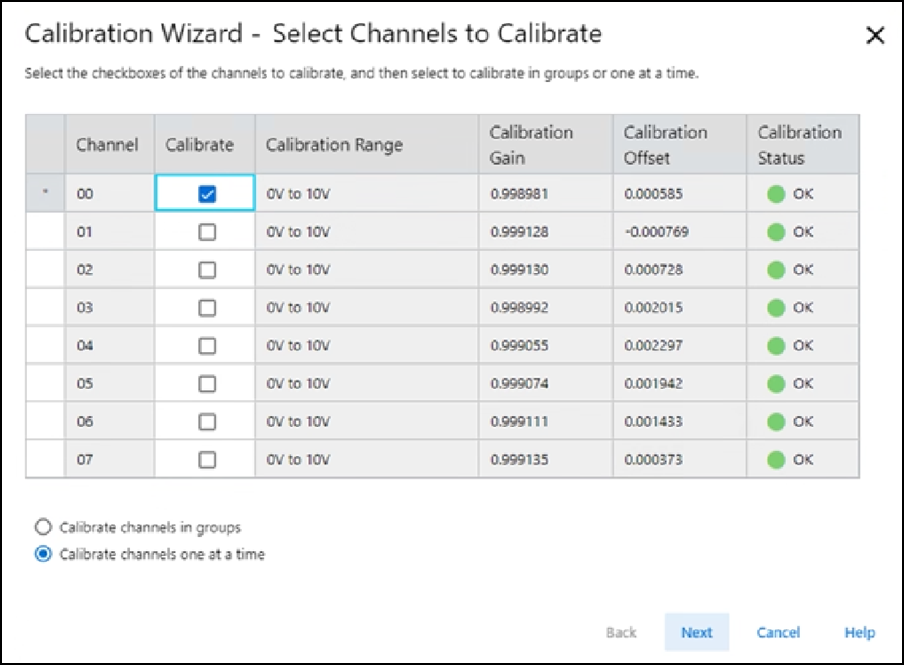

  6. 一次選擇一個通道或以群組的方式選擇通道，進行校準再選擇 Next。

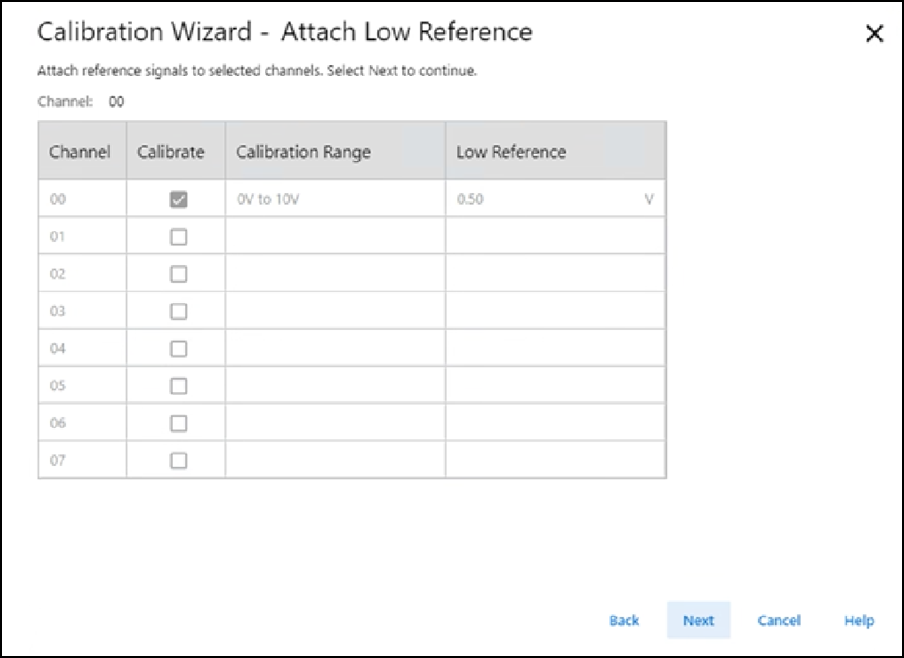

  7. 出現 Attach Low Reference 對話方塊後，將校準器設定為低參考並套用至通道。

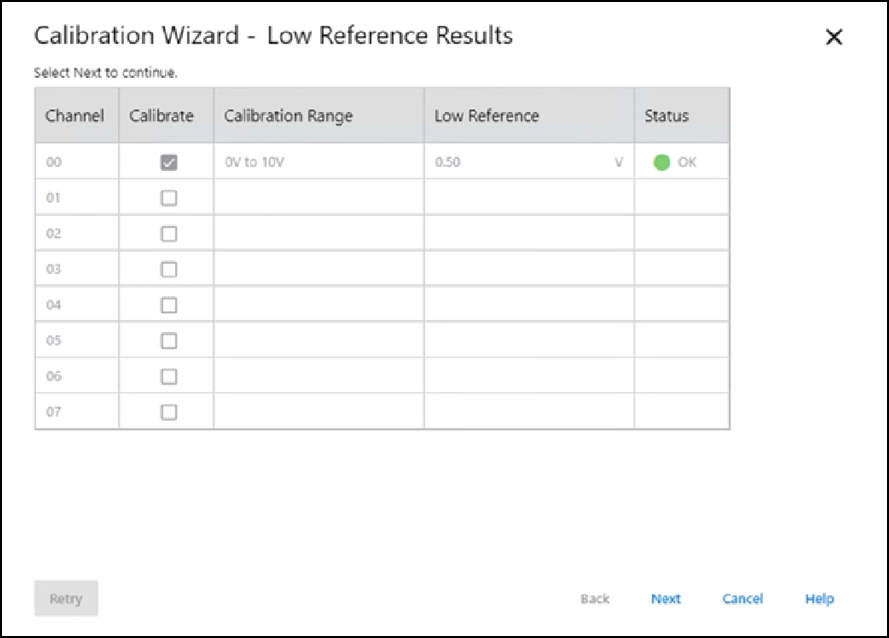

  8. 選擇 Next。 Low Reference Results 對話方塊出現並指出校準的通道狀態。
  9. 如果狀態是 OK，選擇 Next。 如果狀態不是 OK，重複校準流程。

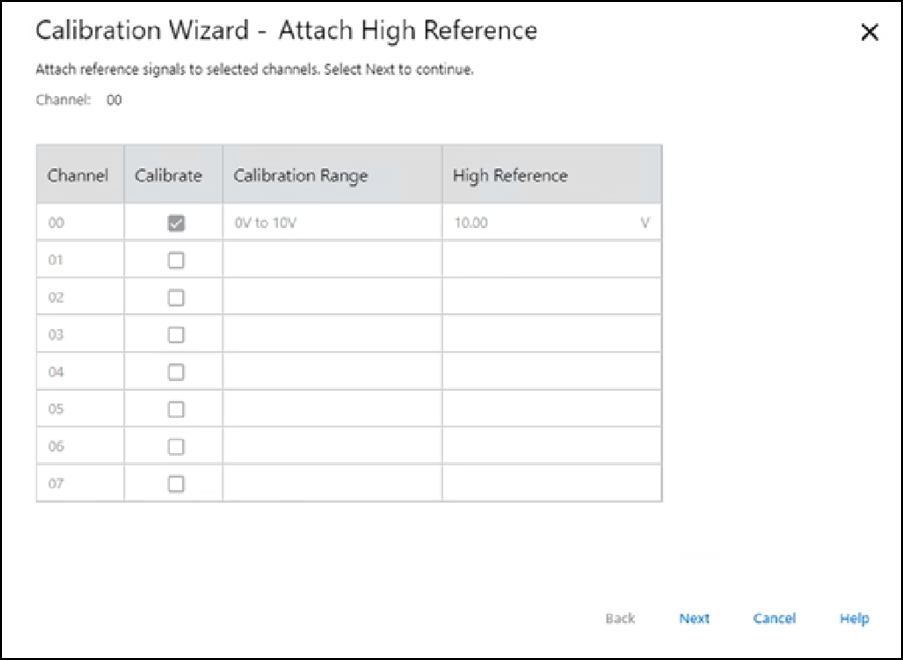

  10. 出現 Attach High Reference 對話方塊後，將校準器設定為高參考並套用至通道。

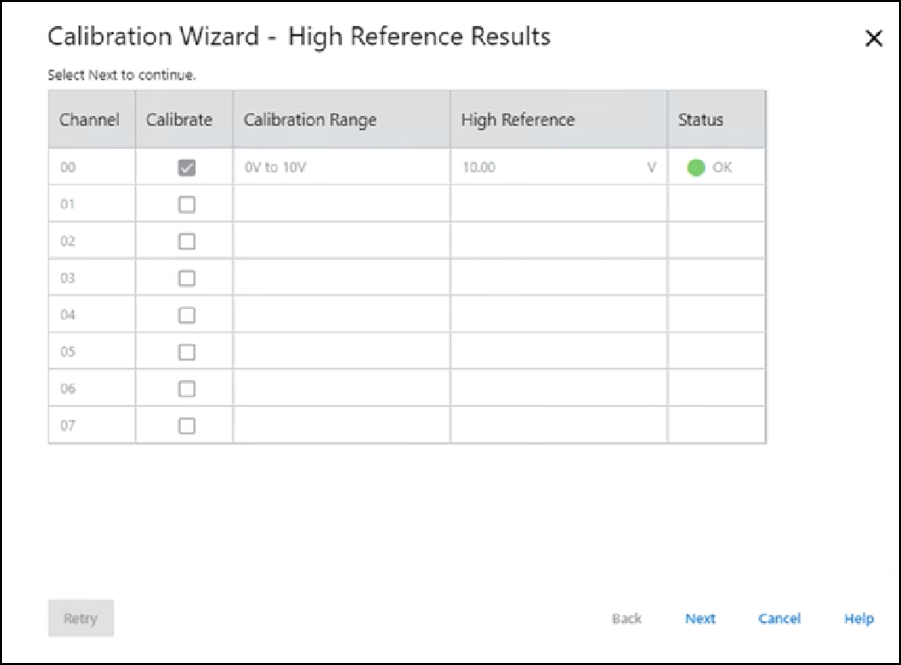

  11. 選擇 Next。 High Reference Results 對話方塊出現並指出校準的通道狀態。
  12. 如果狀態是 OK，選擇 Next。 如果狀態不是 OK，重複校準流程。

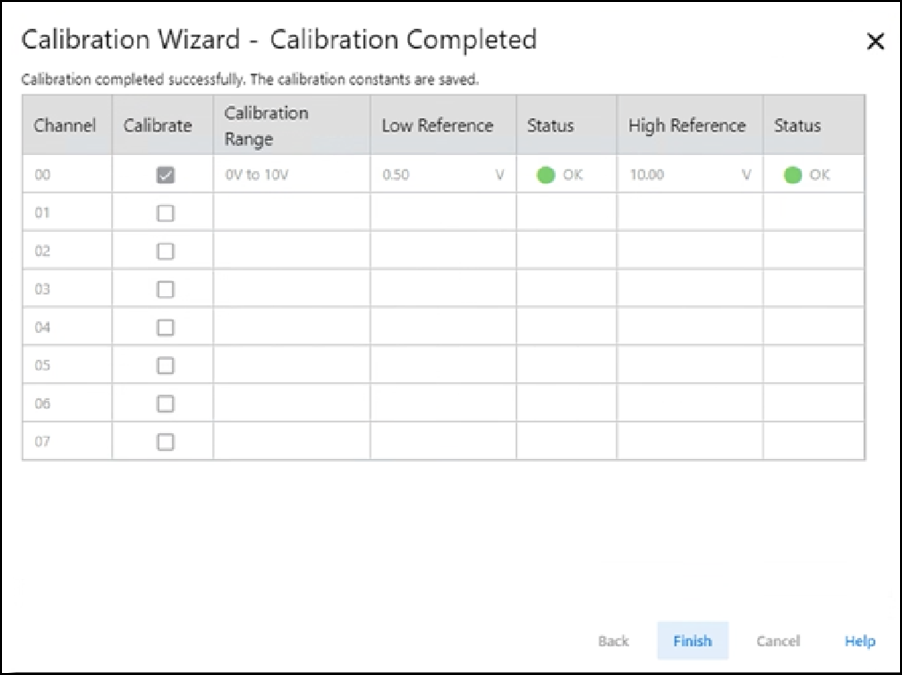

  13. 出現 Calibration Completed 對話方塊時，選擇 Finish。
