5034-IF8C 和 5034-IF8CXT 類比 8 輸入電流模組

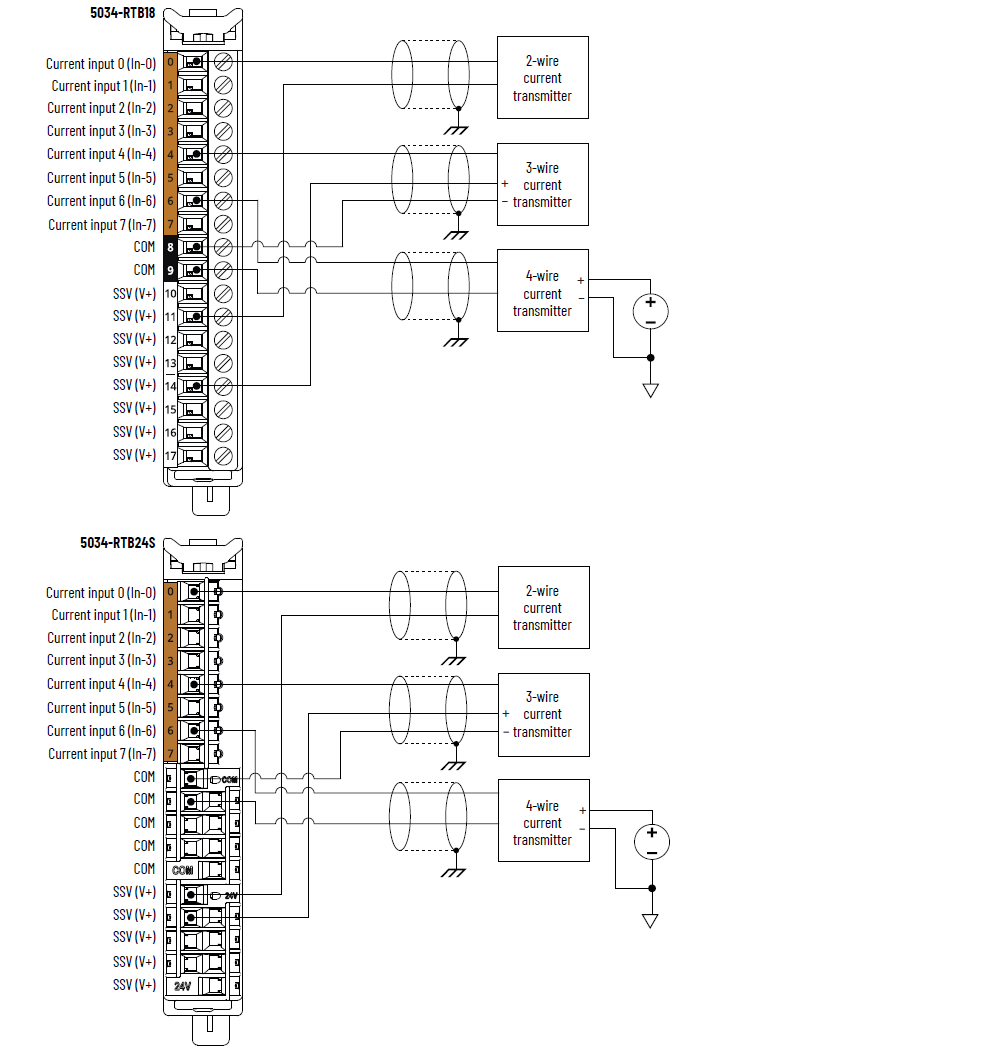

5034-IF8C 和 5034-IF8CXT 配線圖解

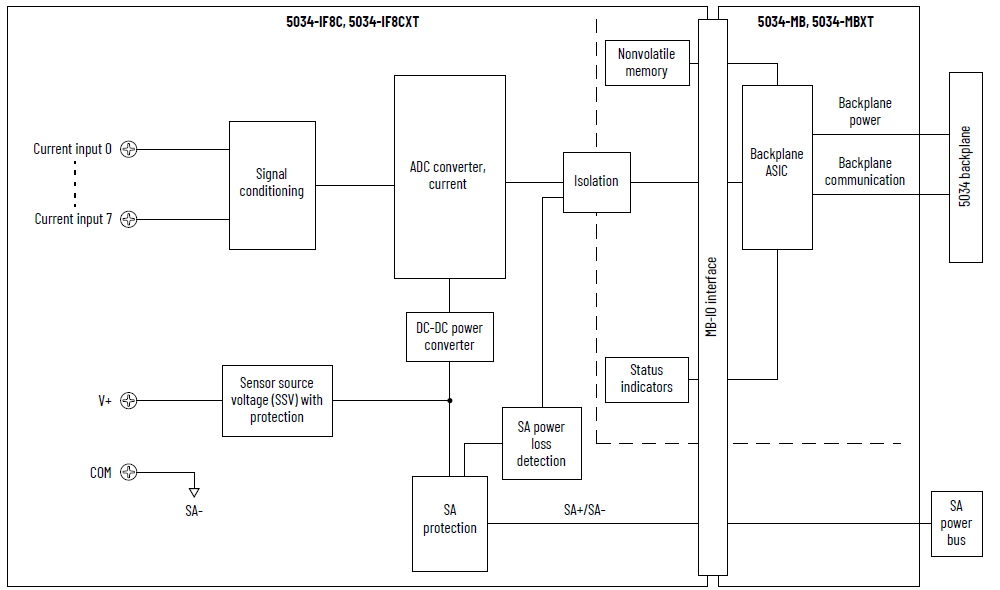

5034-IF8C 和 5034-IF8CXT 功能模組圖
屬性 | 5034-IF8C、5034-IF8CXT |
|---|---|
輸入範圍（電流） | 0…20 mA 4…20 mA |
輸入阻抗 | 電流：75…115 Ω |
模組轉換方法 | Sigma-delta |
解析度，電流 (1) 於 50/60 Hz 陷波濾波器 | 16 位元 |
25°C (77°F) 時的校準精確度 | 電流：0.1% 全尺度，具有 50/60 Hz 濾波器 |
全溫度範圍內的校準準確度 -25…+60 °C（-13…+140 °F） | 電流：0.2% 全尺度，具有 50/60 Hz 濾波器 |
每通道最快掃描時間 | 0.4 ms |
每個模組最快的掃描時間 | 1.2 ms |
輸入陷波濾波器 (Hz) 選項 | 10、20、50、60（預設值）、100、200、400、500、1000、
5000、10000、15625、31250 |
輸入數位濾波器 | 第一順位延遲，0 ms（預設值） 0…32,767 ms (32.767 s) |
高速可尋址遠端傳感器手持式合規 | 不支援 |
輸入過電壓保護（最大值） | ±32 V DC |
過電流防護 | 是 |
過載狀況期間的資料值 | 全尺度、超出範圍旗標、資料不確定/資料損壞 |
開路偵測時間 | 電流：≤ 1 秒 |
板載資料警示 | 是 |
調整為工程裝置 | 是 |
即時通道取樣 | 是 |
資料格式 | IEEE 754 32 位元浮點 |
輸入的輪詢時間戳記 | 是 |
(1) 視陷波濾波器而定。 | |
屬性 | 5034-IF8C、5034-IF8CXT |
|---|---|
輸入數目 | 8 通道，單端 電流模式 |
標稱 SA 電源電壓 | 24 V DC |
SA 電源電壓範圍 | 10…30 V DC |
標稱 SA 電源電流 | 1.1 A |
SA 電源電流（最大值） | 1.2 A |
無負載時的 SA 電源電流 | 11 mA |
SA 逆極性保護 | 是 |
SSV 電壓範圍 | 遵守 SA 電源 |
SSV 電流（最大值） | 1.0 A |
SSV 短路保護 | 是 |
功耗（最大值 (1) ） | 0.95 W |
散熱，最大值 (1) | 3.24 BTU/小時 |
隔離電壓 | 250 V（連續），基本絕緣類型，系統對現場 SA 電源與輸入連接埠之間未隔離 各個輸入連接埠之間沒有隔離 |
校準 | 原廠已校準 支援手動校準，請參閱 PointMax 類比 I/O 模組使用手冊（出版品 5034-UM003） |
RIUP 支援 | 是 |
CIP Sync | 是，僅從屬一般時脈 |
電子鍵控 | 透過程式設計軟體進行電子鍵控 |
可移除的接線板鑰匙位置（插槽） | 2、5、8 |
支援可移除的接線板 | 5034-RTB18、5034-RTB18S、5034-RTB24S |
配線類別 (2 ) | 2 - 訊號連接埠 2 - 電源連接埠 |
配線規格 | 請參閱 PointMax I/O 系統規格技術資料（出版品 5034-TD001）中可移除的接線板的配線規格 |
指示燈 | 1 個綠色/紅色模組狀態指示燈 1 個綠色/紅色 SA 電源狀態指示燈 8 個黃色/紅色 I/O 狀態指示燈 |
約略尺寸（高 x 寬 x 深） | 123.6 x 15.0 x 66.4 mm (4.87 x 0.59 x 2.61 in.) |
約略重量 | 43.0 g (1.51 oz.) – 5034-IF8C 45.0 g (1.59 oz.) – 5034-IF8CXT |
機殼類型 | 無（開放型） |
北美溫度代碼 | T4 |
UKEX/ATEX 溫度代碼 | T4 |
IECEx 溫度代碼 | T4 |
(1) 值是在 60°C (140°F) 時測量。 功耗視溫度而有所不同。 (2) 使用此導線類別資訊來進行導線繞線規劃。 請參閱 Industrial Automation Wiring and Grounding Guidelines（出版品 1770-4.1）。 利用本導線類別資訊依對應之系統級安裝手冊進行導線繞線規劃。 | |
