校準程序
此程序說明如何校準類比輸入模組的通道以便搭配電流 (mA) 輸入類型使用。 對於電壓輸入類型，您可以遵循相同的程序，但請務必將電壓校準器連接到通道。
將低和高訊號參考值套用至類比輸入模組以校準它。 參考值必須與所使用的通道輸入範圍相符。
輸入類型 | 輸入範圍 | 低校準參考 | 高校準參考 |
|---|---|---|---|
電壓 (V) | -10…10 V | 0.0 V | 10.0 V |
0…10 V | 0.5 V | 10.0 V | |
0…5 V | 0.5 V | 5.0 V | |
電流 (mA) | 0…20 mA 4…20 mA | 4.0 mA | 20.0 mA |
- 將電流校準器連接到要校準的通道。
- 隨同專案上線，並確保控制器處於 Program 模式。
- 確認要校準的通道配置正確的輸入範圍。

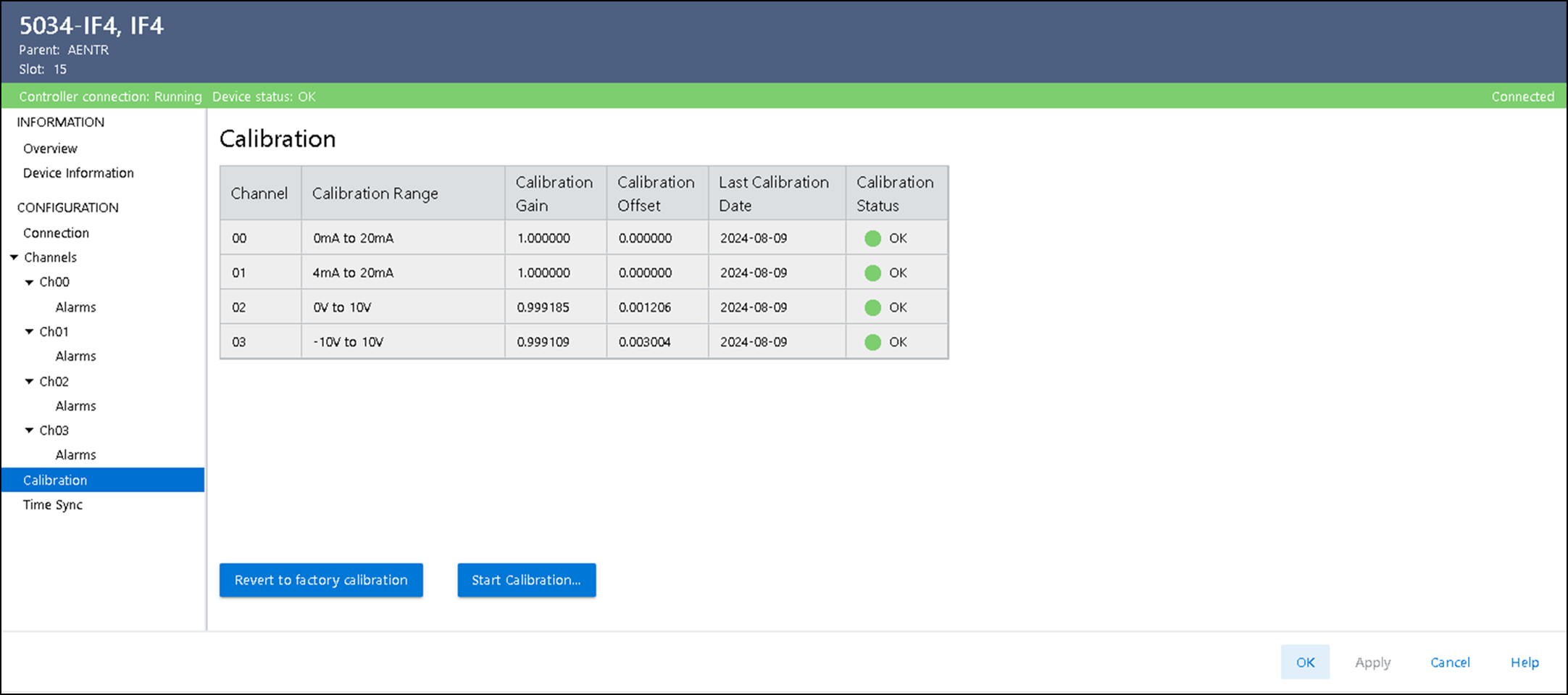

- 在 Module Properties 對話方塊中的 Calibration 視圖上，選擇 Start Calibration。

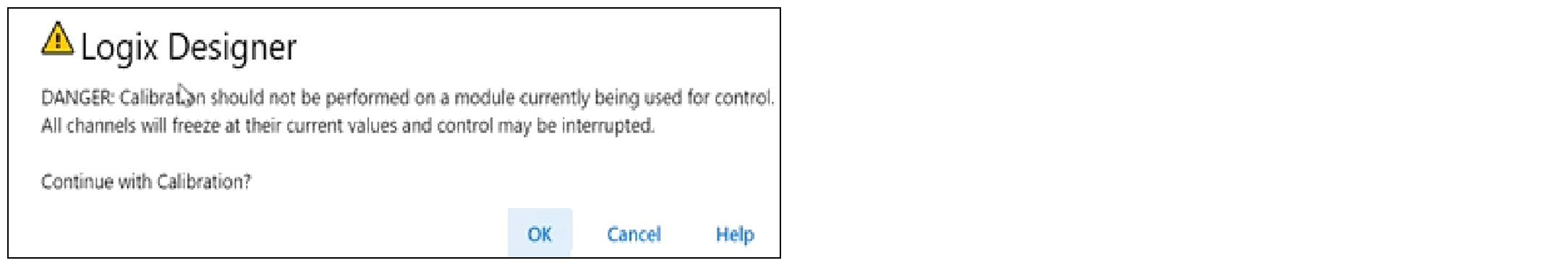

- 出現對話方塊，要求您確認想要校準的通道時，選擇 OK。

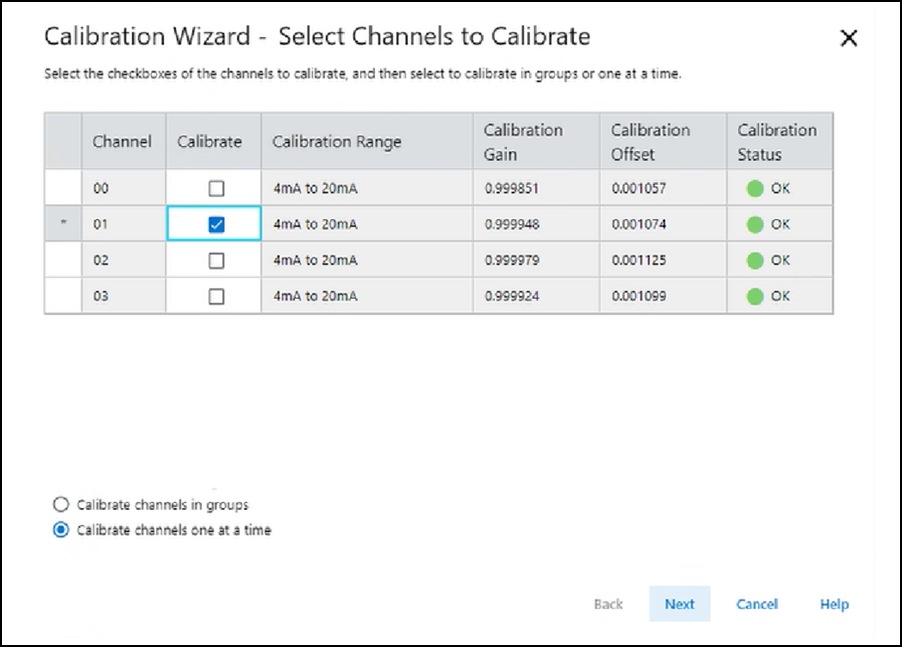

- 一次選擇一個通道或以群組的方式選擇通道，進行校準再選擇 Next。

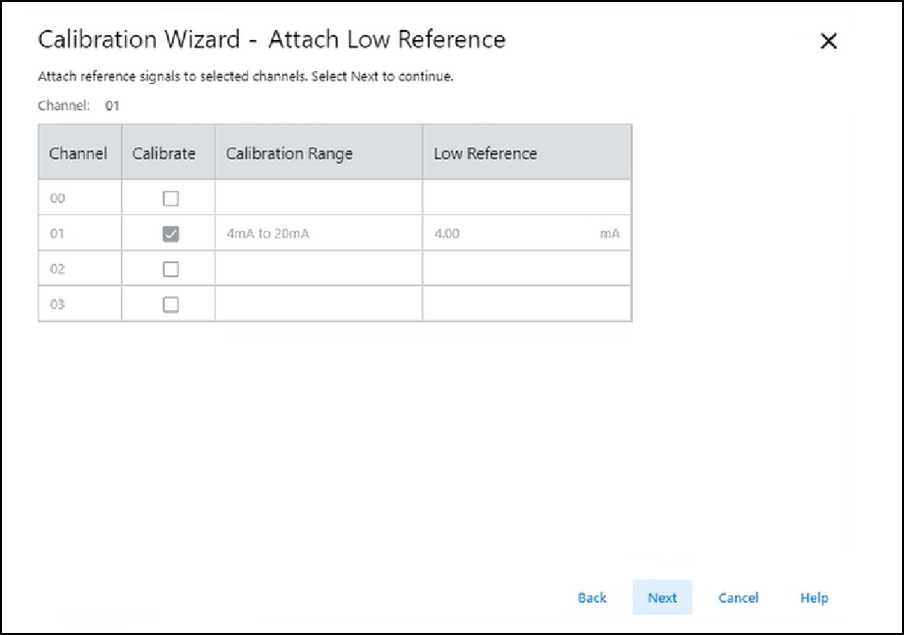

- 出現 Attach Low Reference 對話方塊後，將校準器設定為低參考並套用至通道。

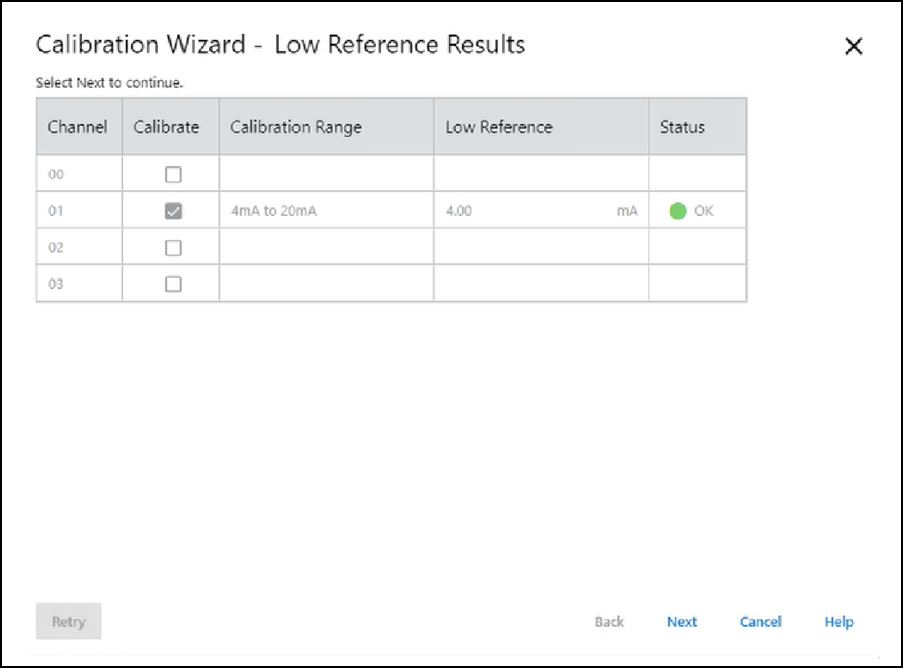

- 選擇 Next。 Low Reference Results 對話方塊出現並指出校準的通道狀態。
- 如果 Status 是 OK，選擇 Next。 如果 Status 不是 OK，重複校準流程。

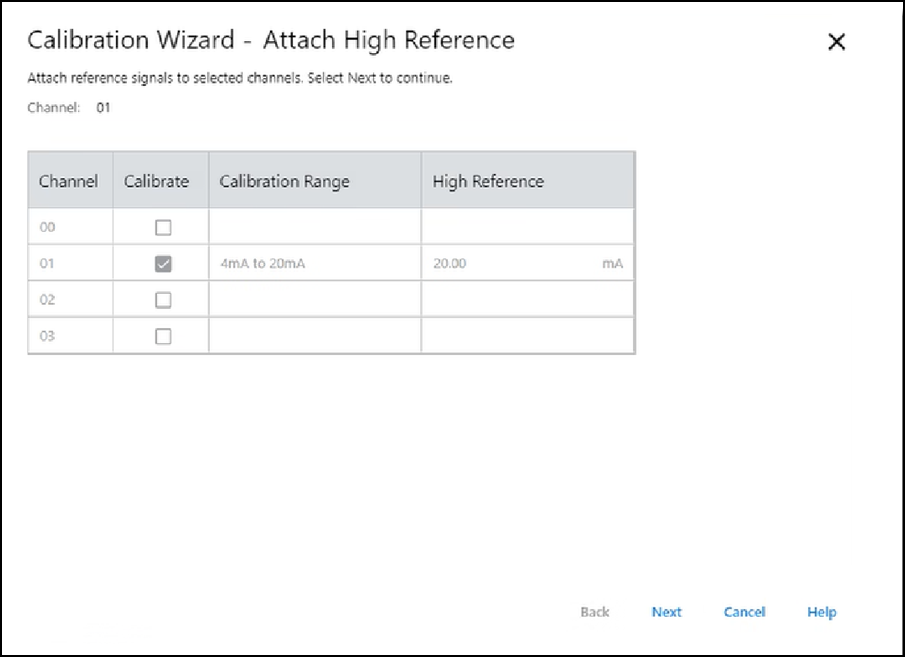

- 出現 Attach High Reference 對話方塊後，將校準器設定為高參考並套用至通道。
- 選擇 Next。 High Reference Results 對話方塊出現並指出校準的通道狀態。
- 如果 Status 是 OK，選擇 Next。 如果 Status 不是 OK，重複校準流程。

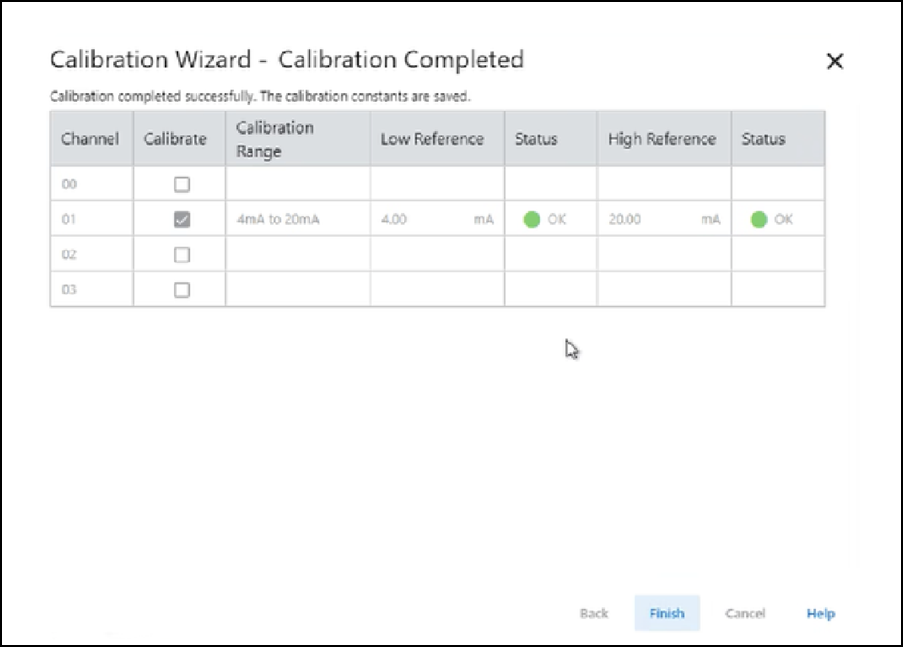

- 出現 Calibration Completed 對話方塊時，選擇 Finish。
