安全模式與安全脈衝模式的配線圖解
下列接線圖解顯示在安全模式和安全脈衝模式的輸入模組。
測試輸出 (TO) 可與任何安全輸入 (SI) 相關聯。一個 TO 僅可配線至最多四個 SI。
在安全脈衝模式中，若來自相同 TO 點的外部配線短路兩個 SI，則無法偵測到短路。因此，在安全脈衝模式中，從不同 TO 點連接兩個 SI。
重要:
您必須使用額定安全低電壓/受保護特低電壓列出的電源供應器搭配安全模組。

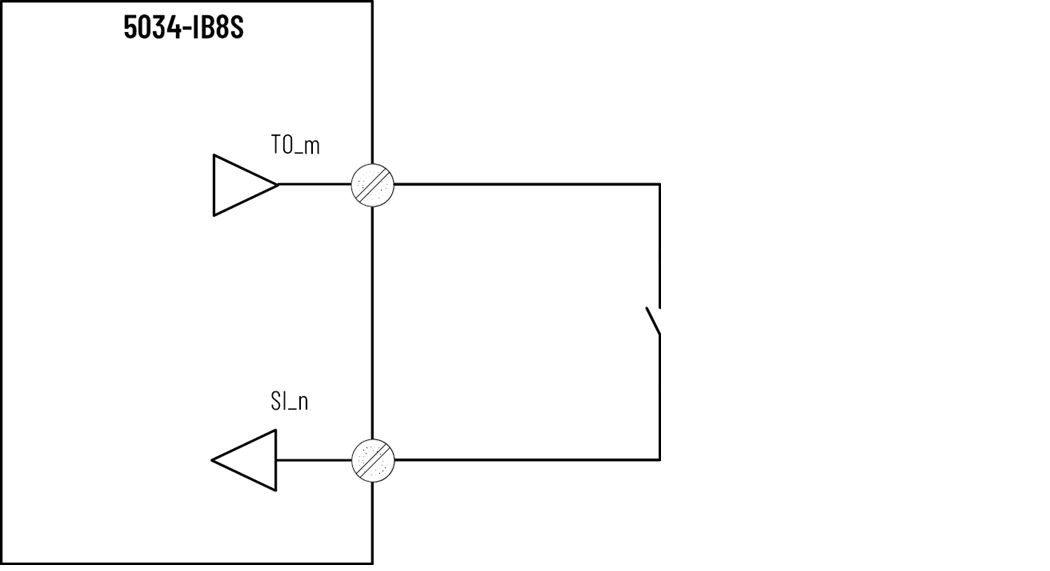

5034-IB8S 和 5034-IB8SXT – 單通道安全脈衝模式中的 SIL 2、PLc、Cat. 2
- SI_n (n = 0…7)
- TO_m (m = 0…3)
- TO 設定至脈衝測試模式
安全完整性等級層級與類別 | 故障排除 | 其他 | 點模式 |
|---|---|---|---|
SIL 2、PLc、Cat. 2 | 無 | 外部連線裝置必須為安全完整性等級 2 級 | 安全脈衝模式 |

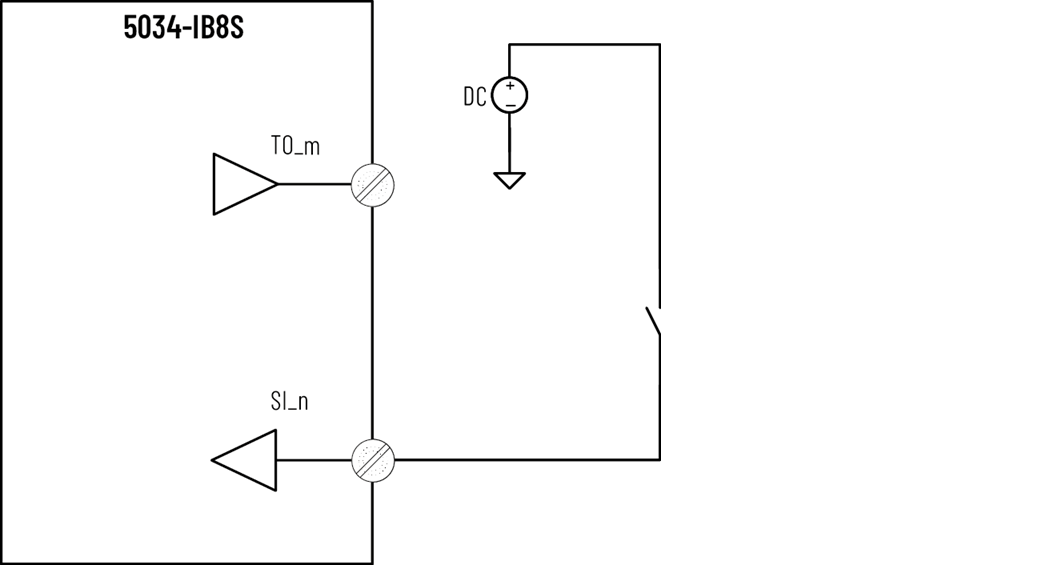

5034-IB8S 和 5034-IB8SXT – 單通道安全模式中的 SIL 2、PLc、Cat. 2
- SI_n (n = 0…7)
- TO_m (m = 0…3)
- 可使用電源供應器模式或外接式電源供應器中的任何 TO
安全完整性等級層級與類別 | 故障排除 | 其他 | 點模式 |
|---|---|---|---|
SIL 2、PLc、Cat. 2 | 無 | 外部連線裝置必須為安全完整性等級 2 級 | 安全模式 |
5034-IB8S 和 5034-IB8SXT – 單通道安全脈衝模式中的 SIL 3、PLe、Cat. 4
- SI_n (n = 0…7)
- TO_m (m = 0…3)
- TO 設定至脈衝測試模式
安全完整性等級層級與類別 | 故障排除 | 其他 | 點模式 |
|---|---|---|---|
SIL 3、PLe、Cat. 4 | 外部配線故障 | 使用 SIL 3、PLe、Cat. 4 的合格感測器 | 安全脈衝模式 |
5034-IB8S 和 5034-IB8SXT – 單通道安全模式中的 SIL 3、PLe、Cat. 4
- SI_n (n = 0…7)
- TO_m (m = 0…3)
- 可使用電源供應器模式或外接式電源供應器中的任何 TO
安全完整性等級層級與類別 | 故障排除 | 其他 | 點模式 |
|---|---|---|---|
SIL 3、PLe、Cat. 4 | 外部配線故障 | 使用 SIL 3、PLe、Cat. 4 的合格感測器 | 安全模式 |
5034-IB8S 和 5034-IB8SXT – 使用 2 個單通道安全脈衝模式中的 SIL 3、PLe、Cat. 4
- A = 兩個單通道感測器感測相同的製程值
- SI_n (n = 0…7)
- TO_m (m = 0…3)
- n ≠ n*
- m ≠ m*
- TO 設定至脈衝測試模式
安全完整性等級層級與類別 | 故障排除 | 點模式 |
|---|---|---|
SIL 3、PLe、Cat. 4 | 無 | 安全脈衝模式 |
5034-IB8S 和 5034-IB8SXT – 使用 2 個單通道安全模式中的 SIL 3、PLe、Cat. 4
- A = 兩個單通道感測器感測相同的製程值
- SI_n (n = 0…7)
- TO_m (m = 0…3)
- n ≠ n*
- 可使用電源供應器模式或外接式電源供應器中的任何 TO
安全完整性等級層級與類別 | 故障排除 | 點模式 |
|---|---|---|
SIL 3、PLe、Cat. 4 | 外部配線故障 | 安全模式 |

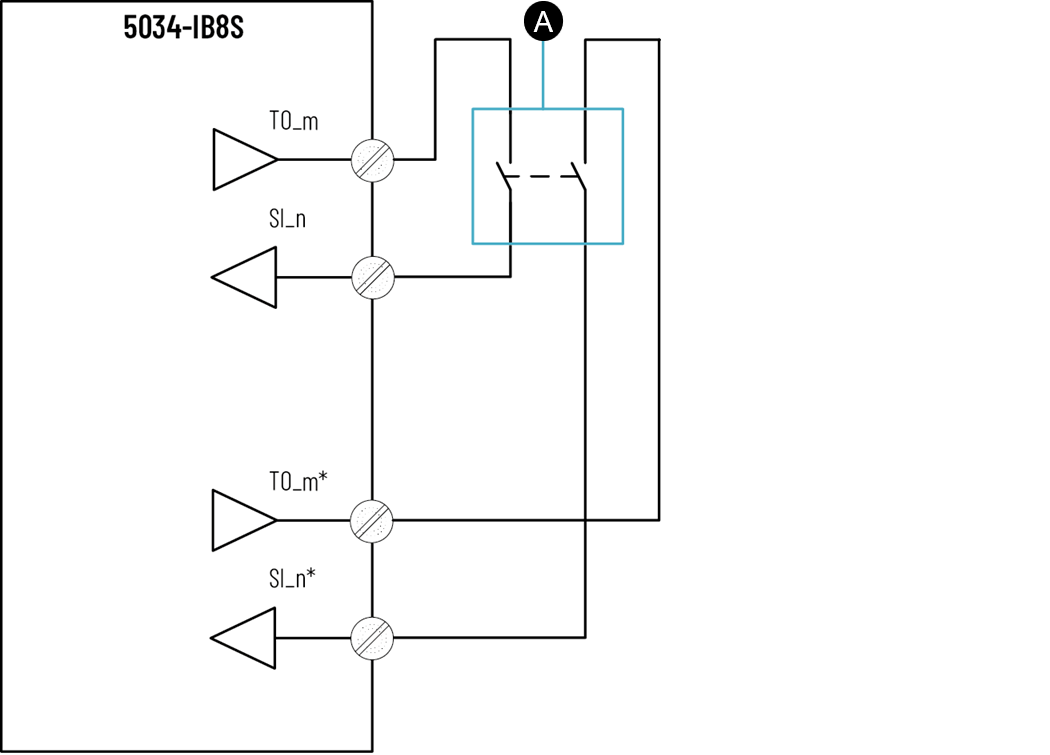

5034-IB8S 和 5034-IB8SXT – 使用 2 個單通道安全脈衝模式中的 SIL 3、PLe、Cat. 4
- A = 同級感測器
- SI_n (n = 0…7)
- TO_m (m = 0…3)
- n ≠ n*
- m ≠ m*
- TO 設定至脈衝測試模式
安全完整性等級層級與類別 | 故障排除 | 點模式 |
|---|---|---|
SIL 3、PLe、Cat. 4 | 無 | 安全脈衝模式 |
5034-IB8S 和 5034-IB8SXT – 使用 2 個單通道安全模式中的 SIL 3、PLe、Cat. 4
- A = 同級感測器
- SI_n (n = 0…7)
- TO_m (m = 0…3)
- n ≠ n*
- 可使用電源供應器模式或外接式電源供應器中的任何 TO
安全完整性等級層級與類別 | 故障排除 | 點模式 |
|---|---|---|
SIL 3、PLe、Cat. 4 | 外部配線故障 | 安全模式 |

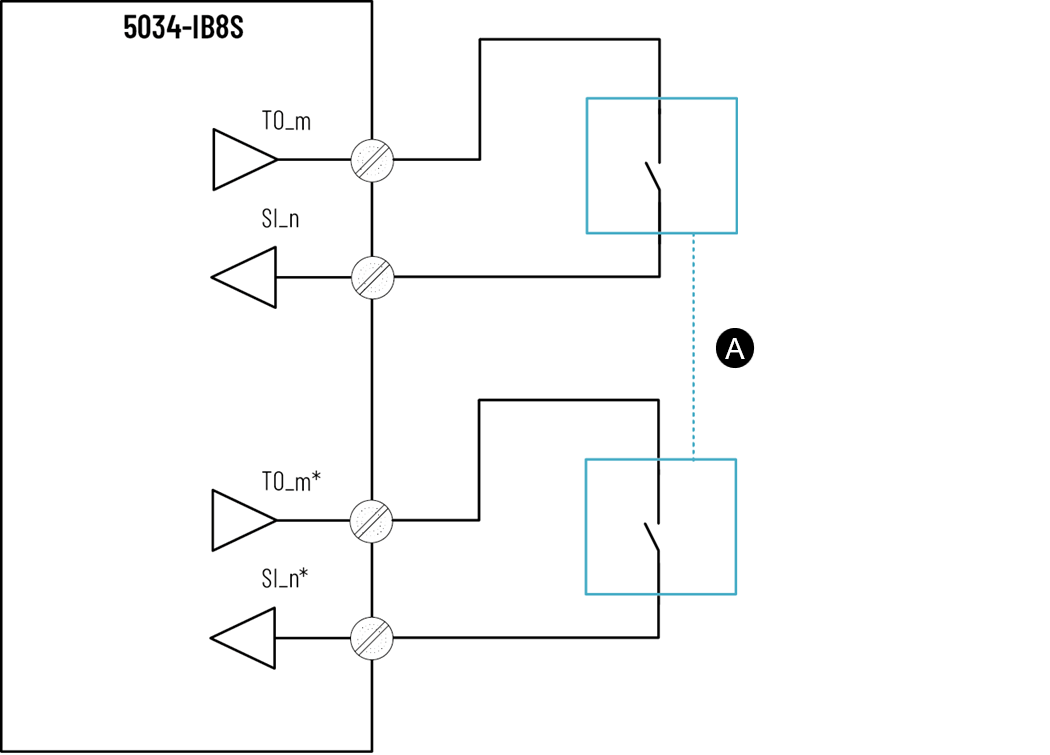

5034-IB8S 和 5034-IB8SXT – 使用 2 個單通道安全脈衝模式中的 SIL 3、PLe、Cat. 4
- A = 非同級感測器
- SI_n (n = 0…7)
- TO_m (m = 0…3)
- n ≠ n*
- m ≠ m*
- TO 設定至脈衝測試模式
安全完整性等級層級與類別 | 故障排除 | 點模式 |
|---|---|---|
SIL 3、PLe、Cat. 4 | 無 | 安全脈衝模式 |
5034-IB8S 和 5034-IB8SXT – 使用 2 個單通道安全模式中的 SIL 3、PLe、Cat. 4
- A = 非同級感測器
- SI_n (n = 0…7)
- TO_m (m = 0…3)
- n ≠ n*
- 可使用電源供應器模式或外接式電源供應器中的任何 TO
安全完整性等級層級與類別 | 故障排除 | 點模式 |
|---|---|---|
SIL 3、PLe、Cat. 4 | 外部配線故障 | 安全模式 |
