Overview 視圖

使用 Overview 檢視裝置的定義，包括裝置類型、修訂版、電子鍵控、連線及其他裝置特定值。

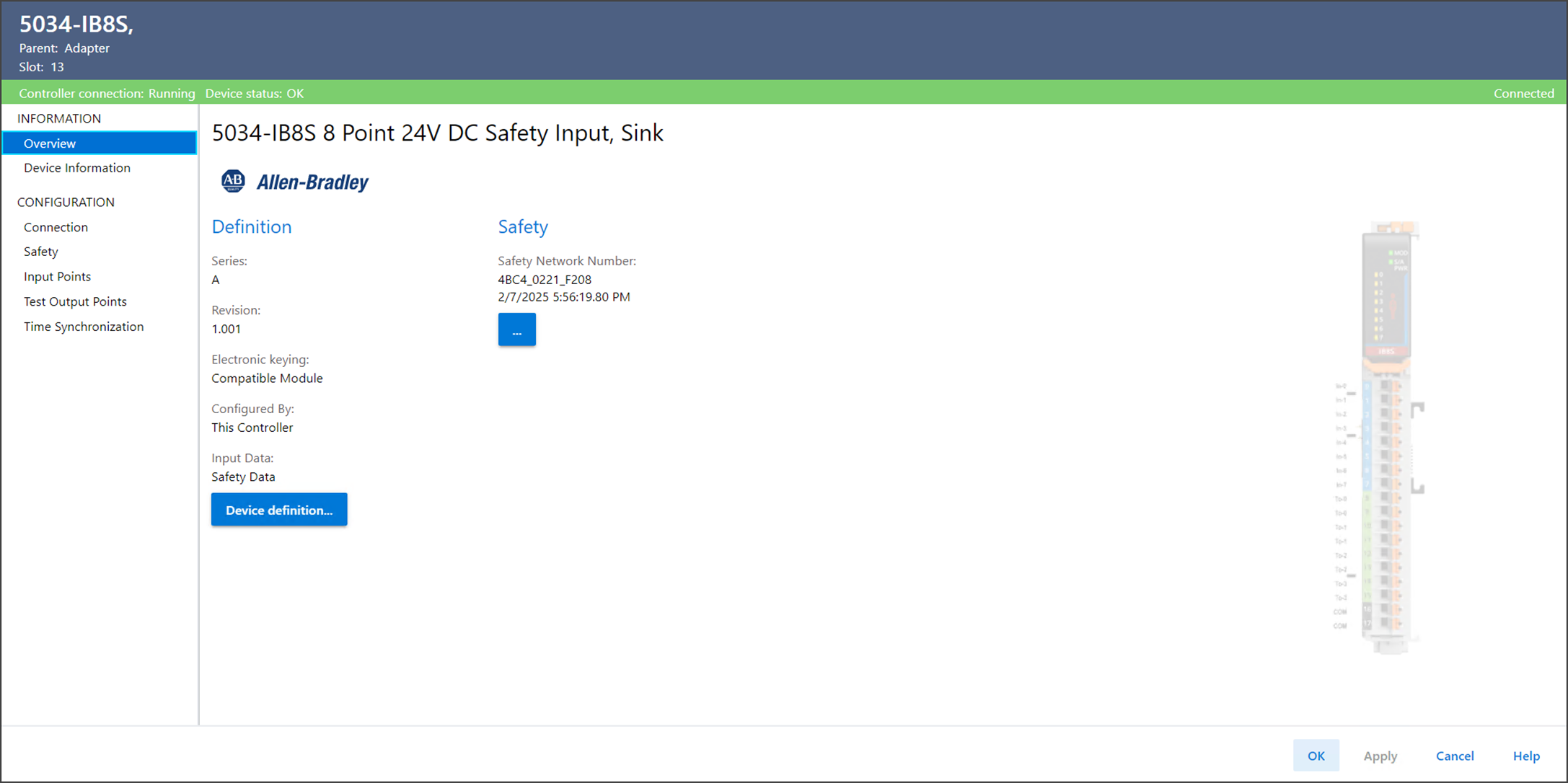

Overview 視圖範例

裝置定義

若要變更裝置定義，請在 Overview 檢視中選取 Device definition。

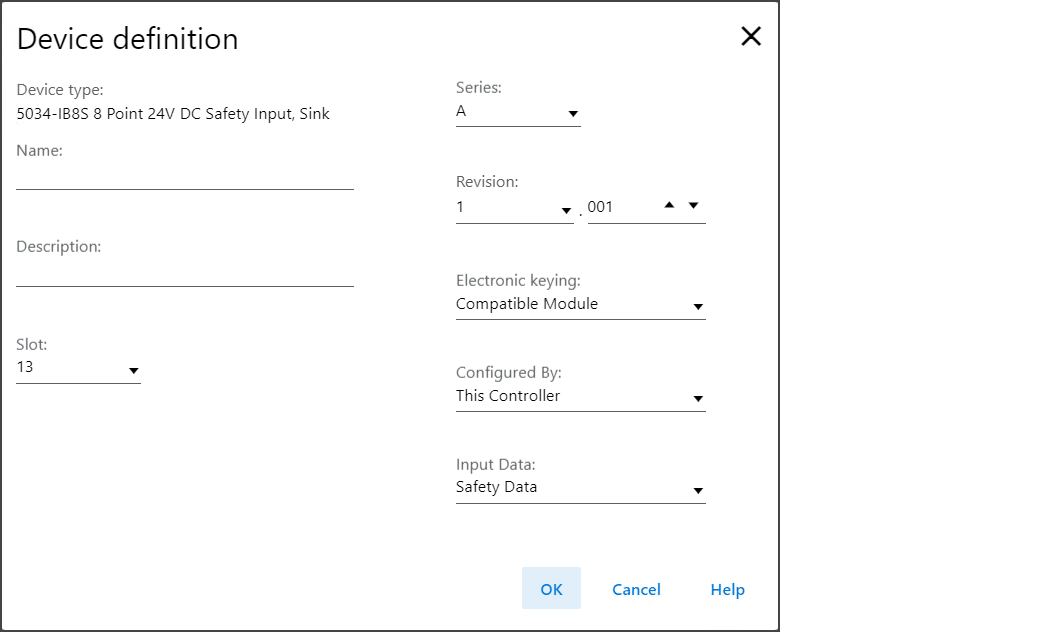

裝置定義範例
裝置定義包括以下參數：
裝置定義參數
參數
定義
提供的選擇
Device Type
顯示裝置型號與類型。
裝置專屬
Name
輸入 IEC 61131 相容裝置名稱。
若在此欄位中輸入無效的字元，或名稱超過 40 個字元，則軟體會忽略該字元。
所有有效值
Description
輸入裝置描述。
所有有效值
Slot
指定裝置所在的插槽號碼。視平台而定，只有 1 個與最大數目的 I/O 裝置間的插槽才有效。
建立裝置時，插槽號碼預設為第一個可用的插槽位置。
當控制器變更為支援較小之最大 I/O 計數的控制器時，目前的插槽值可能會失效。
1…32
Series
指定裝置的系列。
裝置專屬
Revision
指定裝置的主要和次要修訂版。次要修訂版的有效範圍為 1...255。
裝置專屬
Electronic Keying
定義裝置使用的電子鍵控。電子鍵控會將您專案中定義的裝置與安裝的裝置做比較。如果鍵控失敗，則會發生錯誤。
如需電子鍵控詳細資訊，請參閱 Electronic Keying in Logix 5000 Control Systems Application Technique，出版品 LOGIX-AT001。
  • Exact Match
  • Compatible Module
Configured By
決定當組態完成時會產生哪些標籤。
對於 External Means 選項， 控制器與模組建立通訊時， 控制器無需將任何組態或輸出資料傳送至模組。
  • External Means
  • This Controller
Input Data
選擇裝置的輸入資料類型。
  • Safety Data
  • Safety Packed Data

安全網路編號

Studio 5000 Logix Designer 應用程式會在新增安全模組到專案中時自動為其指派一個安全網路編號 (SNN)。
SNN 為一可為安全系統中所有網路之子網路提供唯一識別的時間式編號。同一個系統中的所有安全模組都會使用同一個安全網路編號，並依預設自動指派同一個安全網路編號。
Studio 5000 Logix Designer 應用程式會將安全網路編號指派給新增給遠端系統中的第一個安全模組。該應用程式會指派同一個 SNN 給新增到這個遠端 I/O 系統的其他安全模組。
若需安全網路編號相關資訊，請參閱 GuardLogix 5580 and Compact GuardLogix 5380 Controllers Safety Reference Manual，出版品 1756-RM012。
若要變更裝置的安全網路編號，請選擇 General 視圖中 SNN 欄位旁的省略號。

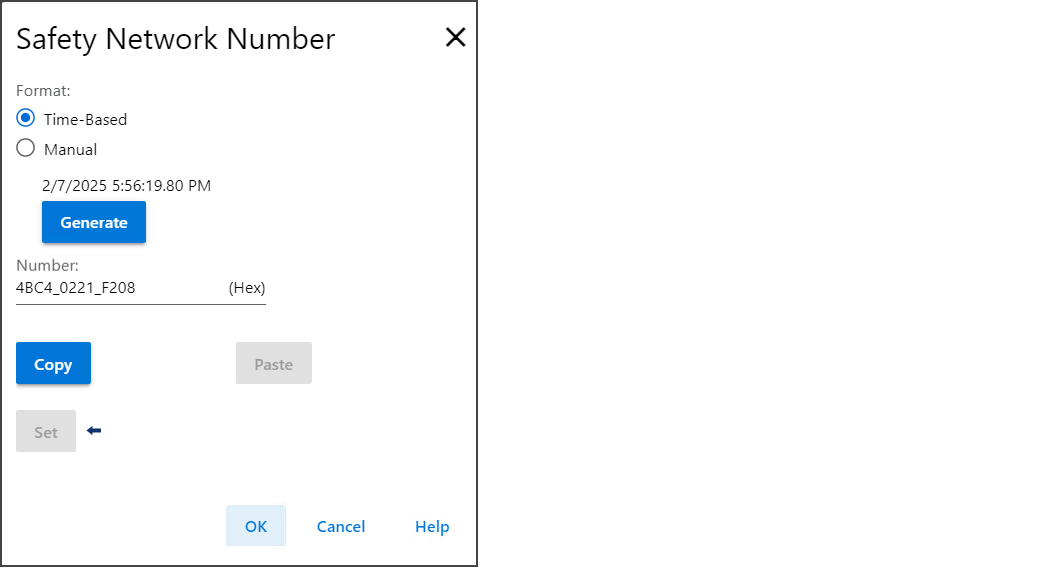

安全網路編號範例
