Overview 視圖

使用 Overview 檢視裝置的定義，包括裝置類型、修訂版、電子鍵控、連線及其他裝置特定值。

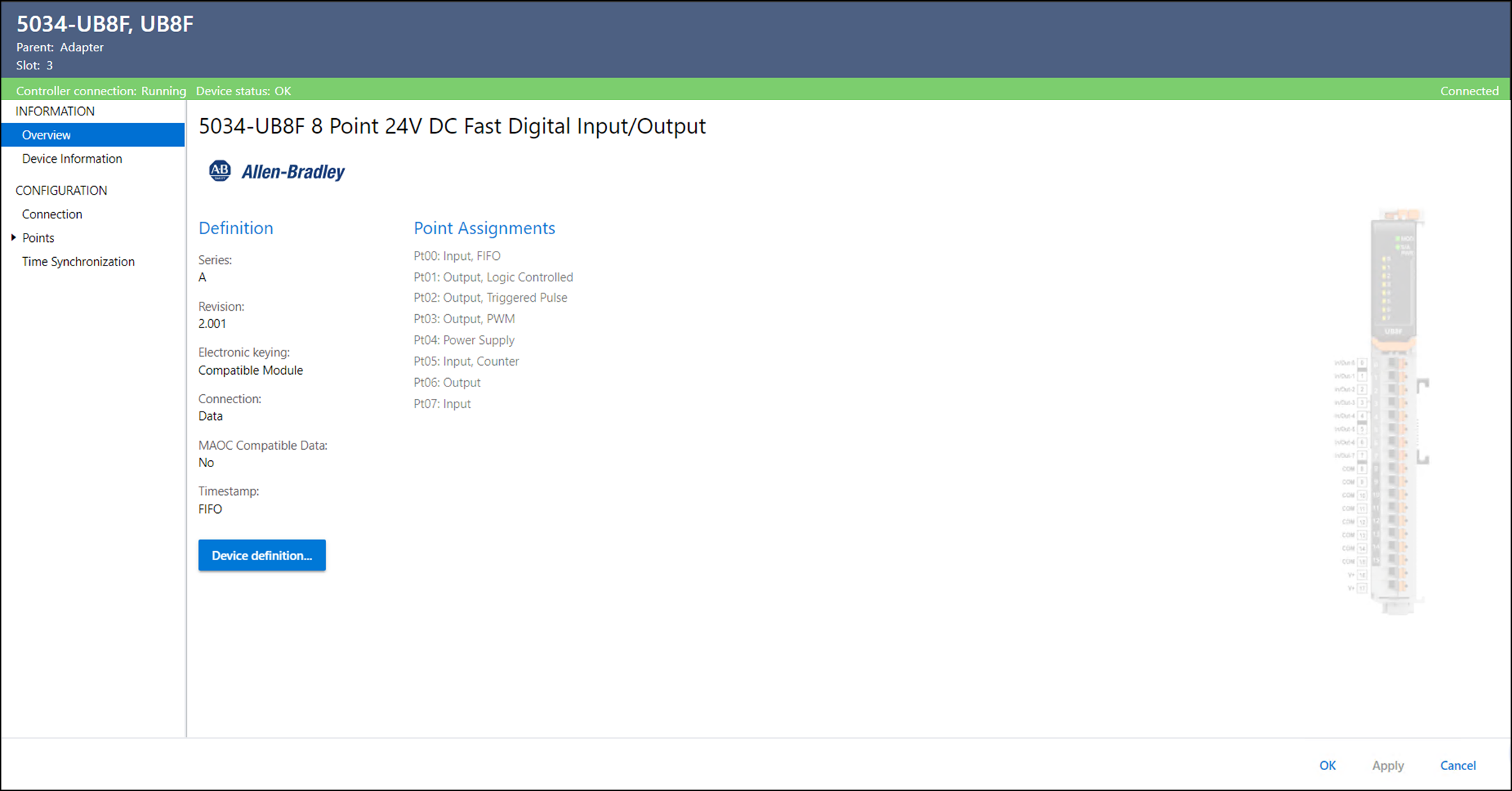

Overview 視圖範例
Overview 視圖包含以下參數：
參數
說明
Series
顯示裝置的系列。
Revision
顯示裝置的修訂版。
Electronic Keying
顯示裝置使用的電子鍵控。
Connection
顯示連線類型與通訊格式。
MAOC Compatible Data
指定資料是否與運動臂輸出凸輪 (MAOC) 指令相容。
若資料與 MAOC 不相容，則無法將此模組與 MAOC 指令搭配使用。
選擇 Yes 時，部分點指派選項無法使用。
Timestamp
設定如何儲存與回報數位輸入事件的時間戳記資訊。
  • Per Point – 僅對設定為 Digital Input, Timestamp 的點啟用時間戳記。 每個點最多記錄 2 個輸入轉換的時間戳記， 一個用於從 Off 至 On 的轉換， 另一個用於從 On 至 Off 的轉換。 這些時間戳記會在輸入標籤中以每個點為基礎回報。
    此選項僅在 MAOC Compatible Data 設定為 No 時才可使用。
  • FIFO – 僅對設定為 Digital Input, FIFO 的點啟用時間戳記。 針對最多 256 個時間戳記事件， 在板載緩衝區中為多個輸入點記錄時間戳記。 事件會依序記出與擷取 (先進先出)， 以便精確追蹤多個快速轉換。
    此選項僅在下列任何條件為真時可用：
    • Connection 設定為 Data 或 Listen Only Data。
    • MAOC Compatible Data 設定為 No。
  • None – 停用時間戳記。 模組在資料連線中不會記錄輸入點的時間戳記。
    此選項僅在 MAOC Compatible Data 設定為 Yes 時才可使用。
Points Assignments
顯示為各點指派的操作模式。
Device Definition
開啟 Device definition 對話方塊以變更修訂版、 電子鍵控、 點模式與其他裝置相關值。
