Input Eventxx 視圖

在 Input Eventxx 視圖中，其中「xx」代表事件定義的索引，顯示該事件可用的組態選項。您無法從此視圖設定參數，必須使用組態標籤。
使用此視圖以檢閱下列任務：
  • 輸入事件是否已啟用。
  • 輸入事件是否已鎖存。
  • 輸入事件的獨立點觸發是否已啟用。
  • 檢查輸入事件的觸發條件。
  • 檢查輸入事件的參與者及其狀態轉換行為。

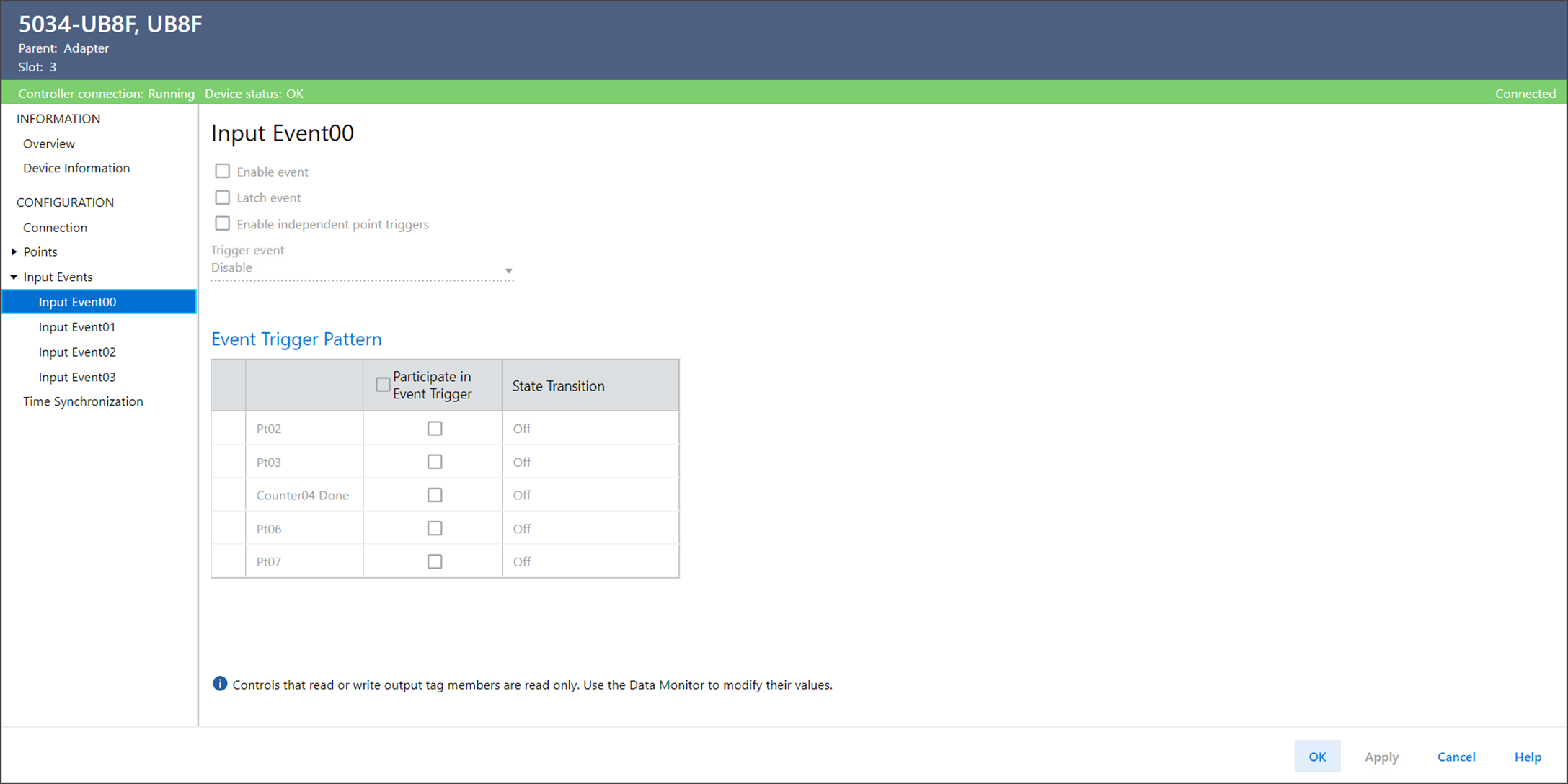

Input Eventxx 視圖範例
Input Eventxx 視圖包含以下參數。
參數
說明
成員名稱
值
Enable Event
顯示對應的事件啟動裝置是否作用中。當條件符合事件定義時即觸發事件。
EO.Eventxx.En
  • 0 = 事件觸發定義非使用中
  • 1 = 事件觸發定義為使用中
Latch Event
顯示事件是否已鎖存，直到確認為止。
EO.Eventxx.LatchEvent
  • 0 = 事件未鎖存。新事件會覆寫舊事件。
  • 1 = 事件已鎖存。事件會鎖存直到被確認為止。在確認目前事件之前，不會回報新事件。記憶體緩衝區中最多可儲存四個新事件。當記憶體緩衝區已滿時，會遺失其他事件。
Enable Independent Point Triggers
顯示事件觸發定義中所顯示的每種條件是否可獨立啟始一個事件。
EO.Eventxx. IndependentConditionTriggerEn
  • 0 = 在所有的選取條件達到設置值時，觸發一個事件。
  • 1 = 在任何的選取條件達到設置值時，觸發一個事件。
Trigger Event
每次輸入狀態變更導致下列其中一個條件時，就會觸發事件：
  • 符合事件觸發定義
  • 不再符合事件觸發定義
EO.Eventxx.EventRisingEn
EO.Eventxx.EventFallingEn
值 (EventRisingEn、EventFallingEn) 代表：
  • (0, 0)：停用事件觸發。
  • (1, 0)：輸入轉換符合設定模式時觸發的事件。
  • (0, 1)：輸入轉換不符合設定模式時觸發的事件。
  • (1, 1)：輸入轉換為符合或不符合設定模式時觸發的事件。
Event Trigger Pattern – Participate in Event Trigger
顯示指定的點是否參與事件的事件觸發定義。
EO.Eventxx.CounterxxSelect
EO.Eventxx.PtxxDataSelect
  • 0 = 點未參與事件觸發定義。
  • 1 = 點參與事件觸發定義。
Event Trigger Pattern – State Transition
顯示轉換後要相符的輸入狀態。
EO.Eventxx.CounterxxValue
EO.Eventxx.PtxxDataValue
對於 PtxxDataValue：
  • 0 = Off（預設值）
  • 1 = 開啟
對於 CounterxxValue：
  • 0 = 未完成（預設值）
  • 1 = 完成
