5034-UB8F 和 5034-UB8FXT 快速數位 8 輸入/輸出模組

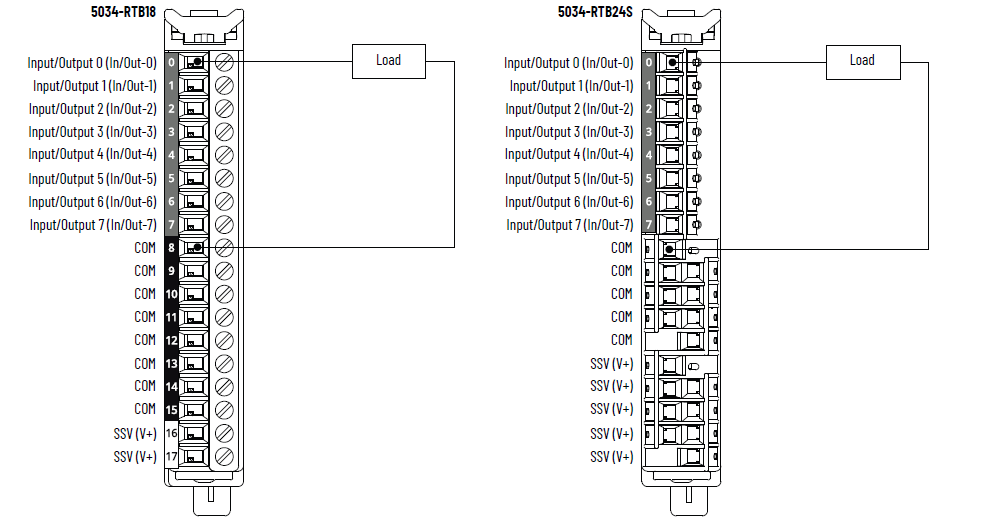

5034-UB8F 和 5034-UB8FXT 配線圖解 – 輸出模式

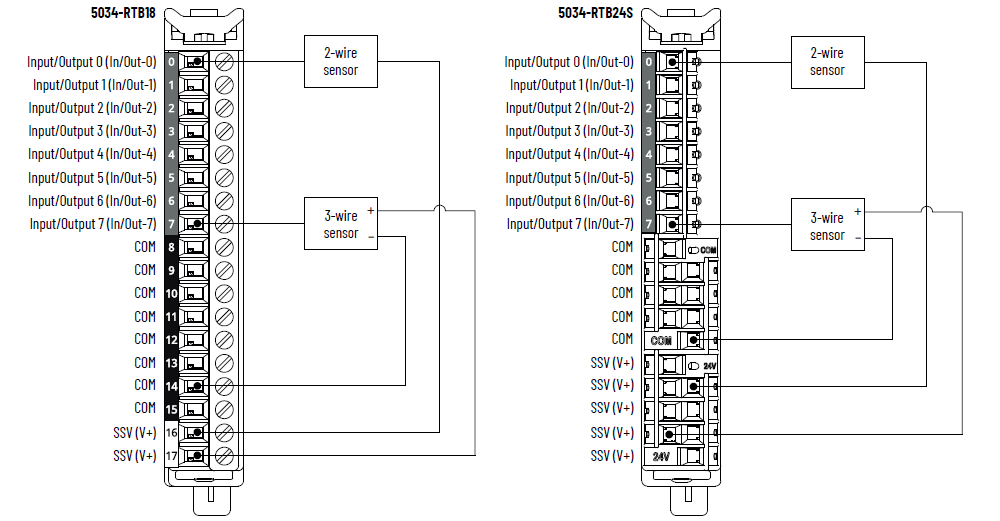

5034-UB8F 和 5034-UB8FXT 配線圖解 – 輸入模式
若要建立更多 COM/V+ 連線，尤其是在混合輸入/輸出組態中，請使用 5034-RTB24S，或在模組旁邊安裝 5034-MBPTM 或 5034-MBPTMXT。
僅對與已設定為數位輸入模式之點連接的感測器供電使用 SSV (V+)。

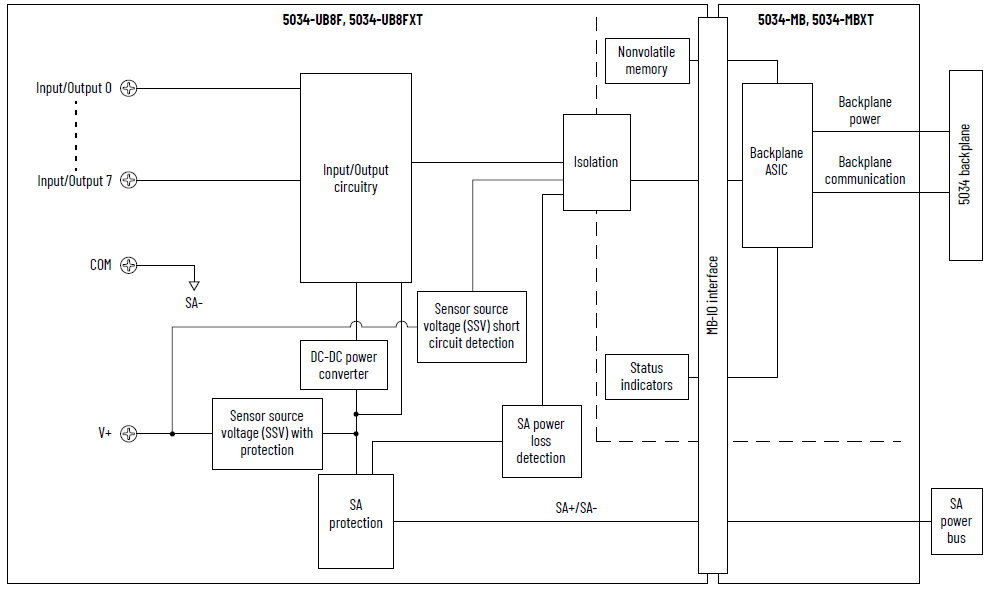

5034-UB8F 和 5034-UB8FXT 功能模組圖
屬性 | 5034-UB8F、5034-UB8FXT |
|---|---|
導通電壓範圍 | 10…30 V DC |
導通電流（最小值） | 2 mA |
標準導通電流 | 4.5 mA |
導通電流（最大值） | 5 mA |
阻斷電壓（最大值） | 5 V DC |
阻斷電流（最大值） | 1.5 mA |
輸入阻抗（最小值） | 10 V DC 時為 2 kΩ |
標稱輸入阻抗 | 24 V DC 時為 5.3 kΩ |
輸入阻抗（最大值） | 30 V DC 時為 15 kΩ |
輸入延遲時間（螺絲至背板）（最大值） Off 至 On On 至 Off | 40 µs |
輸入脈波寬度（最小值） Off 至 On On 至 Off | 10 µs |
輸入濾波器時間 Off 至 On On 至 Off | 0 µs（預設值）、5 µs、10 µs、20 µs、50 µs、100 µs、200 µs、500 µs、1 ms、2 ms、5 ms、10 ms、20 ms、50 ms |
簡易計數器，計數器頻率 | 0...f 最大值 = 50,000 Hz |
輸入的每點時間戳記 (事件順序) | 是，±10 µs 準確度 |
輸入的 FIFO 時間戳記 (事件順序) | 是 |
事件 | 是 |
屬性 | 5034-UB8F、5034-UB8FXT |
|---|---|
導通電壓範圍 | 10…30 V DC |
導通電壓下降（最大值） | 0.25 V DC |
每點導通電流（最小值） | 1.0 mA |
阻斷電壓（最大值） | 最小負載為 1 mA 時為 5 V DC |
每點阻斷電流洩漏（最大值 (1 )） | 0.5 mA |
每點輸出電流額定值（最大值） | 0.5 A |
每模組輸出電流額定值（最大值） | 4 A |
每點突波電流（最大值） | 1.2 A 持續 10 ms，每 3 s 可重複一次 |
允許電感負載（最大值） | 1.2 H |
關閉時電感負載輸出電壓限值 | (SA 電壓 + VCL)...0 VCL 值: 最小值為 -63 V，典型值為 -55 V，最大值為 -49 V 若需更多資訊，請參閱 PointMax 數位 I/O 模組使用手冊，出版品 5034-UM002。 |
輸出延遲時間（背板至螺絲）（最大值） Off 至 On On 至 Off | 0.5 A 時為 20 µs |
脈波寬度（最小值） | 20 µs |
排程的輸出 | 支援，精確度 ±10 µs |
脈衝寬度調節/PTO 支援 | 是 最大切換頻率：100 kHz（10 µs 期間） 最小切換頻率：0.033 Hz (30 秒期間) 最小脈波寬度：5 µs 每點最大負載電流（阻抗）:
其中 F sw 為切換頻率 |
邏輯控制的輸出支援 | 是 |
觸發的脈衝輸出支援 | 是 |
開路負載偵測診斷 | 不支援 |
輸出短路/過載偵測 | 是 |
輸出短路/過載保護 | 是 |
指示負載額定值 | 突波電流 1.2 A，額定電流 0.5 A，DC-14 |
程式模式下每點輸出狀態 | 保持最後狀態 On Off（預設） 本機控制 |
故障模式下每點輸出狀態 | 保持最後狀態 On Off（預設） 本機控制 |
故障模式每點持續時間 | 1 s 2 s 5 s 10 s Forever（預設） |
故障模式後每點輸出最終狀態 | On Off（預設） |
(1) 建議的負載電阻 – 為透過固態輸出限制漏電流效應， 您可與負載平行連接一個負載電阻。 在 24 V DC 操作中，
請使用 5.6 kΩ/0.5 W 電阻器進行電晶體操作。 | |
屬性 | 5034-UB8F、5034-UB8FXT |
|---|---|
輸入/輸出數量 | 8 個通道，可設定，流入輸入，流出輸出 |
標稱 SA 電源電壓 | 24 V DC |
SA 電源電壓範圍 | 10…30 V DC |
標稱 SA 電源電流 | 4.1 A |
SA 電源電流（最大值） | 4.2 A |
無負載時的 SA 電源電流 | 14.3 mA |
SA 逆極性保護 | 是 |
SSV 電壓範圍 | 遵守 SA 電源 |
SSV 電流（最大值） | 0.8 A |
SSV 短路偵測 | 是 |
功耗（最大值 (1 )） | 1.43 W |
散熱（最大值 (1 )） | 4.87 BTU/小時 |
隔離電壓 | 250 V（連續），基本絕緣類型，系統對現場 SA 電源與輸入/輸出連接埠之間未隔離 各個輸入/輸出連接埠之間未隔離 |
RIUP 支援 | 是 |
CIP 同步 | 僅從屬一般時脈 |
電子鍵控 | 透過程式設計軟體進行電子鍵控 |
可移除的接線板鑰匙位置（插槽） | 1、5、8 |
支援可移除的接線板 | 5034-RTB18、5034-RTB18S、5034-RTB24S |
配線類別 (2 ) | 2 - 訊號連接埠 2 - 電源連接埠 |
配線規格 | 請參閱 PointMax I/O 系統規格技術資料，出版品 5034-TD001
中可移除的接線板的配線規格 |
指示燈 | 1 個綠色/紅色模組狀態指示燈 1 個綠色/紅色 SA 電源狀態指示燈 8 個黃色/紅色 I/O 狀態指示燈 |
約略尺寸（高 x 寬 x 深） | 123.6 x 15.0 x 66.4 mm (4.87 x 0.59 x 2.61 in.) |
約略重量 | 45.0 g (1.59 oz.) – 5034-UB8F 47.0 g (1.66 oz.) – 5034-UB8FXT |
機殼類型 | 無（開放型） |
北美溫度代碼 | T4 |
UKEX/ATEX 溫度代碼 | T4 |
IECEx 溫度代碼 | T4 |
(1) 值是在 60°C (140°F) 時測量。功耗視溫度而有所不同。 (2) 使用此導線類別資訊來進行導線繞線規劃。請參閱 Industrial Automation Wiring and Grounding Guidelines，出版品 1770-4.1。利用本導線類別資訊依對應之系統級安裝手冊進行導線繞線規劃。 | |
