5034-OB16 和 5034-OB16XT 數位 16 輸出模組

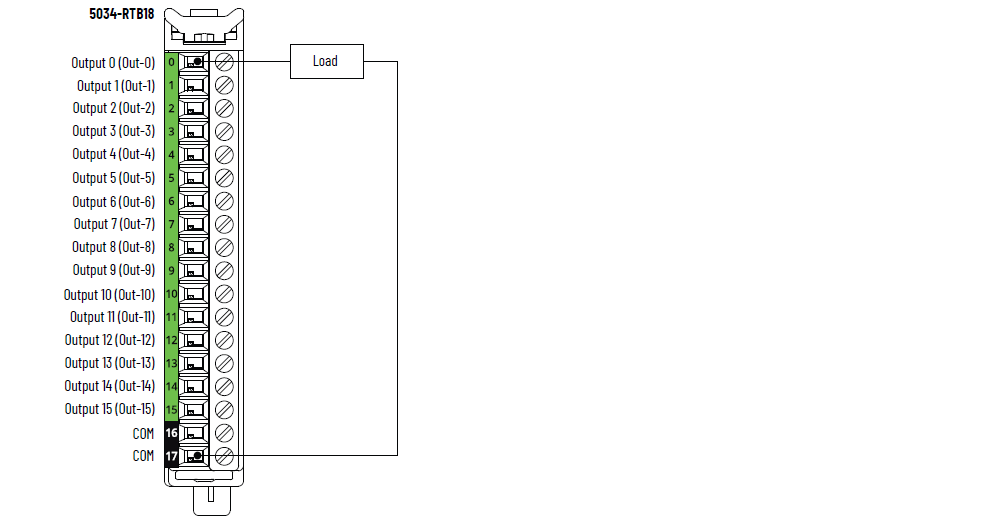

5034-OB16 和 5034-OB16XT 配線圖解
5034-OB16 和 5034-OB16XT 功能模組圖
屬性 | 5034-OB16、5034-OB16XT |
|---|---|
導通電壓範圍 | 10…30 V DC |
導通電壓下降（最大值） | 0.25 V DC |
每點導通電流（最小值） | 1 mA |
阻斷電壓（最大值） 阻斷開路偵測已停用 | 最小負載為 1 mA 時為 5 V DC |
阻斷電壓（最大值） 阻斷開路偵測已啟用 | 最小負載為 5 mA 時為 5 V DC |
每點阻斷電流洩漏（最大值） 阻斷開路偵測已停用 | 0.05 mA |
每點阻斷電流洩漏（最大值 (1) ）阻斷開路偵測已啟用 | 0.5 mA |
每點輸出電流額定值（最大值） | 0.5 A |
每模組輸出電流額定值（最大值） | 5 A |
每點突波電流（最大值） | 1.5 A 持續 10 ms，每 3 s 可重複一次 |
快速電感負載關閉 | 是 |
允許電感負載（最大值） | 1.2 H |
關閉時電感負載輸出電壓限值 | SA 電壓 - 44 V 當 SA 電壓為 24 V 時，一般為 -20 V |
輸出延遲時間（背板至螺絲）（最大值） Off 至 On On 至 Off | 0.5 A 時為 120 µs |
脈波寬度（最小值） | 200 µs |
開路負載偵測診斷 | 是，可設定（預設為關閉） |
輸出短路/過載偵測 | 是 |
輸出短路/過載保護 | 是 |
指示負載額定值 | 突波電流 1.5 A，額定電流 0.5 A，DC-14 |
程式模式下每點輸出狀態 | 保持最後狀態 On Off（預設） |
故障模式下每點輸出狀態 | 保持最後狀態 On Off（預設） |
故障模式每點持續時間 | 1 s 2 s 5 s 10 s Forever（預設） |
故障模式後每點輸出最終狀態 | On Off（預設） |
排程的輸出 | 支援，精確度 ±100 µs |
(1) 建議的負載電阻 – 為透過固態輸出限制漏電流效應， 您可與負載平行連接一個負載電阻。 在 24 V DC 操作中，
請使用 5.6 kΩ/0.5 W 電阻器進行電晶體操作。 | |
屬性 | 5034-OB16、5034-OB16XT |
|---|---|
輸出數量 | 16 個通道（1 組 16 個），流出 |
電壓種類 | 24 V DC 流出 |
標稱輸出電壓 | 24 V DC |
輸出電壓範圍 | 10…30 V DC |
標稱 SA 電源電壓 | 24 V DC |
SA 電源電壓範圍 | 10…30 V DC |
標稱 SA 電源電流 | 5.1 A |
SA 電源電流（最大值） | 5.2 A |
無負載時的 SA 電源電流 | 13 mA |
SA 逆極性保護 | 是 |
功耗（最大值 (1) ） | 1.02 W |
散熱（最大值 (1) ） | 3.48 BTU/小時 |
隔離電壓 | 250 V（連續），基本絕緣類型，系統對現場 SA 電源與輸出之間未隔離 各個輸出之間未隔離 |
RIUP 支援 | 是 |
CIP 同步 | 是，僅從屬一般時脈 |
電子鍵控 | 透過程式設計軟體進行電子鍵控 |
可移除的接線板鑰匙位置（插槽） | 1、5、11 |
支援可移除的接線板 | 5034-RTB18、5034-RTB18S |
配線類別 (2 ) | 2 - 訊號連接埠 2 - 電源連接埠 |
配線規格 | 請參閱 PointMax I/O 系統規格技術資料，出版品 5034-TD001
中可移除的接線板的配線規格 |
指示燈 | 1 個綠色/紅色模組狀態指示燈 1 個綠色/紅色 SA 電源狀態指示燈 16 個黃色/紅色 I/O 狀態指示燈 |
約略尺寸（高 x 寬 x 深） | 123.6 x 15.0 x 66.4 mm (4.87 x 0.59 x 2.61 in.) |
約略重量 | 43.0 g (1.52 oz.) – 5034-OB16 45.0 g (1.59 oz.) – 5034-OB16XT |
機殼類型 | 無（開放型） |
北美溫度代碼 | T4 |
UKEX/ATEX 溫度代碼 | T4 |
IECEx 溫度代碼 | T4 |
(1) 值是在 60°C (140°F) 時測量。功耗視溫度而有所不同。 (2) 使用此導線類別資訊來進行導線繞線規劃。請參閱 Industrial Automation Wiring and Grounding Guidelines，出版品 1770-4.1。利用本導線類別資訊依對應之系統級安裝手冊進行導線繞線規劃。 | |
