5034-IB8 和 5034-IB8XT 數位 8 輸入模組

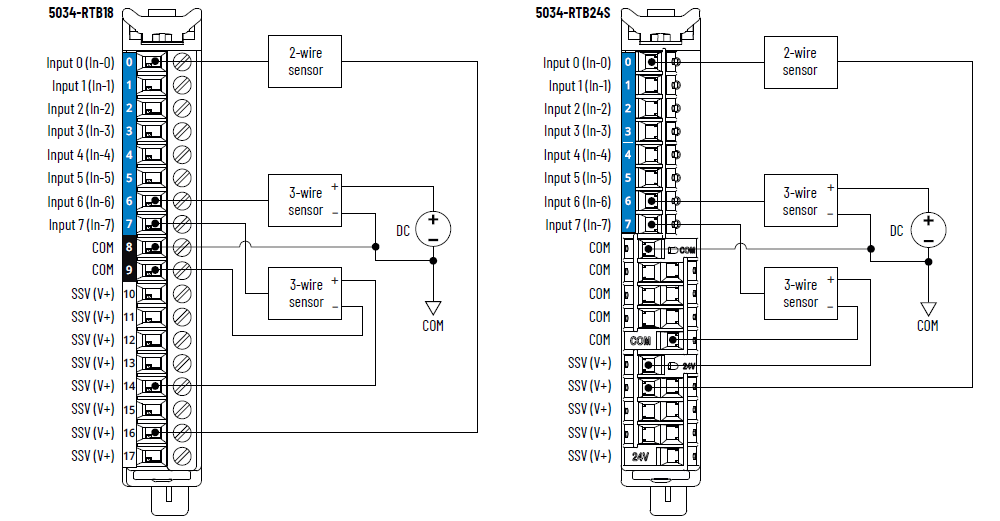

5034-IB8 和 5034-IB8XT 配線圖解
若要建立更多 COM/V+ 連線，請使用 5034-RTB24S，或將 5034-MBPTM 或 5034-MBPTMXT 安裝至模組旁。

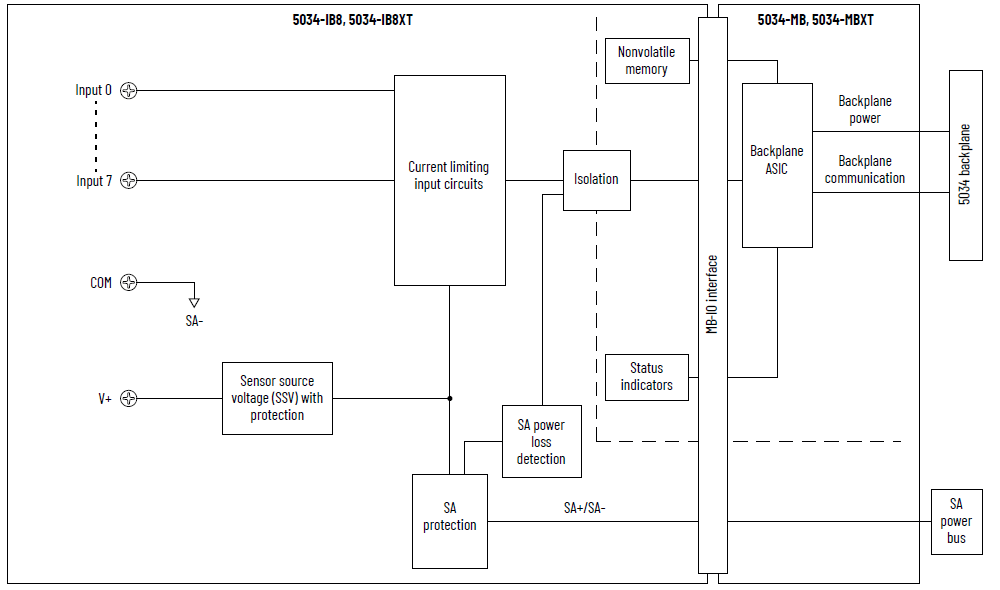

5034-IB8 和 5034-IB8XT 功能模組圖
屬性 | 5034-IB8、5034-IB8XT |
|---|---|
導通電壓範圍 | 10…30 V DC |
導通電流（最小值） | 2 mA |
標準導通電流 | 2.4 mA |
導通電流（最大值） | 2.8 mA |
阻斷電壓（最大值） | 5 V DC |
阻斷電流（最大值） | 1.5 mA |
輸入阻抗（最小值） | 10 V DC 時為 3.57 kΩ |
標稱輸入阻抗 | 24 V DC 時為 10 kΩ |
輸入阻抗（最大值） | 30 V DC 時為 15 kΩ |
輸入延遲時間（螺絲至背板）（最大值） Off 至 On On 至 Off | 150 µs |
輸入脈波寬度（最小值） Off 至 On On 至 Off | 125 µs |
輸入濾波器時間 Off 至 On On 至 Off | 0 µs、100 µs、200 µs、500 µs、1 ms（預設值）、2 ms、5 ms、10 ms、20 ms、50 ms |
簡易計數器，計數器頻率 | 0...f 最大值 = 4000 Hz4（以 4 點作為標準輸入） 限點 0...3 |
輸入的時間戳記（事件順序） | 是，±100 µs 準確度 |
事件 | 不支援 |
屬性 | 5034-IB8、5034-IB8XT |
|---|---|
輸入數目 | 8 通道（1 組 8 個)，流入 |
電壓種類 | 12/24 V DC 流入 |
標稱輸入電壓 | 24 V DC |
輸入電壓範圍 | 10…30 V DC |
標稱 SA 電源電壓 | 24 V DC |
SA 電源電壓範圍 | 10…30 V DC |
標稱 SA 電源電流 | 250 mA |
SA 電源電流（最大值） | 0.3 A |
無負載時的 SA 電源電流 | 10 mA |
SA 逆極性保護 | 是 |
SSV 電壓範圍 | 遵守 SA 電源 |
SSV 電流（最大值） | 0.2 A |
SSV 短路保護 | 是 |
功耗（最大值 (1) ） | 1.15 W |
散熱（最大值 (1) ） | 3.92 BTU/小時 |
隔離電壓 | 250 V（連續），基本絕緣類型，系統對現場 SA 電源與輸入之間沒有隔離 各個輸入之間沒有隔離 |
RIUP 支援 | 是 |
CIP 同步 | 是，僅從屬一般時脈 |
電子鍵控 | 透過程式設計軟體進行電子鍵控 |
可移除的接線板鑰匙位置（插槽） | 1、4、8 |
支援可移除的接線板 | 5034-RTB18、5034-RTB18S、5034-RTB24S |
配線類別 (2 ) | 2 - 訊號連接埠 2 - 電源連接埠 |
配線規格 | 請參閱 PointMax I/O 系統規格技術資料，出版品 5034-TD001
中可移除的接線板的配線規格 |
指示燈 | 1 個綠色/紅色模組狀態指示燈 1 個綠色/紅色 SA 電源狀態指示燈 8 個黃色 I/O 狀態指示燈 |
約略尺寸（高 x 寬 x 深） | 123.6 x 15.0 x 66.4 mm (4.87 x 0.59 x 2.61 in.) |
約略重量 | 43.0 g (1.52 oz.) – 5034-IB8 46.0 g (1.62 oz.) – 5034-IB8XT |
機殼類型 | 無（開放型） |
北美溫度代碼 | T4 |
UKEX/ATEX 溫度代碼 | T4 |
IECEx 溫度代碼 | T4 |
(1) 值是在 60°C (140°F) 時測量。功耗視溫度而有所不同。 (2) 使用此導線類別資訊來進行導線繞線規劃。請參閱 Industrial Automation Wiring and Grounding Guidelines，出版品 1770-4.1。利用本導線類別資訊依對應之系統級安裝手冊進行導線繞線規劃。 | |
