Definição do dispositivo
Esta seção apresenta definições para configurações específicas que são escolhidas na
caixa de diálogo Definição do dispositivo.
Para alterar a definição de um dispositivo, selecione Definição do dispositivo na visualização Visão geral.
Definição do dispositivo – Características gerais

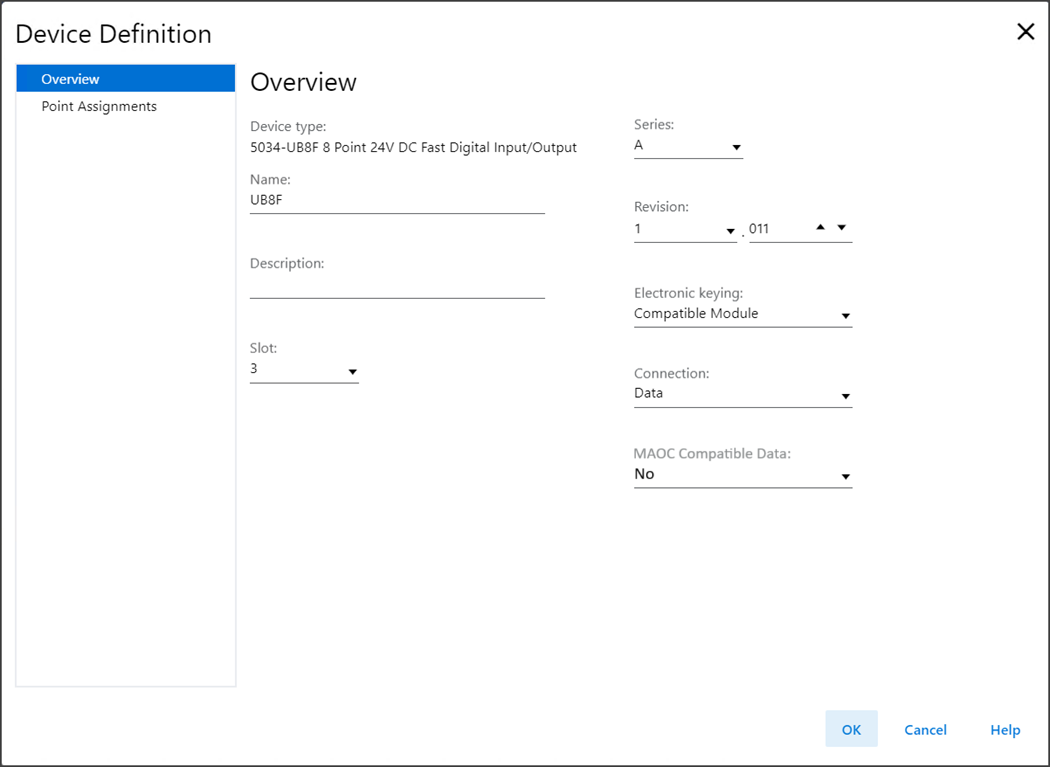

Exemplo Definição do dispositivo– Características gerais
As características gerais incluem estes parâmetros:
Parâmetro | Definição | Opções disponíveis |
|---|---|---|
Tipo de dispositivo | Exibe o tipo e o código de catálogo do dispositivo. | Específico do dispositivo |
Nome | Insira um nome do dispositivo em conformidade com a IEC 61131. Se um caractere inválido for inserido neste campo, ou se o nome exceder 40 caracteres, o software ignora o caractere. | Todos os valores válidos |
Descrição | Insira a descrição do dispositivo. | Todos os valores válidos |
Slot | Especifique o número do slot em que o dispositivo reside. Somente slots entre 1 e o número máximo de dispositivos de E/S são válidos conforme a plataforma. Quando o dispositivo é criado, o número do slot assume como padrão a primeira posição de slot disponível. Quando o controlador é alterado para um que seja compatível com uma contagem máxima de E/S menor, o valor do slot atual pode não ser mais válido. | 1 a 32 |
Série | Especifica a série do dispositivo. | Específico do dispositivo |
Revisão | Especifica as revisões principais e secundárias do dispositivo. A faixa válida para a revisão secundária é de 1 a 255. | Específico do dispositivo |
Codificação eletrônica | Define a codificação eletrônica usada para o dispositivo. A codificação eletrônica compara o dispositivo definido no projeto com o dispositivo instalado. Se a codificação falhar, ocorre uma falha. Para obter informações detalhadas sobre a codificação eletrônica, consulte a Técnica de aplicação de codificação eletrônica em sistemas de controle Logix 5000, publicação LOGIX-AT001. |
ATENÇÃO:
Tome muito cuidado ao usar a opção Disable Keying; se usada incorretamente, esta opção pode causar ferimentos pessoais ou morte, prejuízos a propriedades, ou perda financeira. Recomendamos enfaticamente que você não use a opção Desabilitar codificação. Ao usar a opção Desabilitar codificação, você precisará assumir total responsabilidade por entender se o módulo que está sendo usado pode satisfazer as especificações funcionais da aplicação. |
Conexão | Especifique o tipo de dados transferidos entre o dispositivo
e o controlador. Na opção Somente escuta, o controlador e o dispositivo
estabelecem comunicação sem que o controlador envie qualquer
configuração ou dados de saída para o dispositivo. Uma
conexão de dados de entrada completa é estabelecida, mas
depende da conexão entre o controlador-proprietário e o
dispositivo. |
|
Dados compatíveis com MAOC | Especifica se os dados são compatíveis com a instrução MAOC
(Motion Arm Output Cam [Came de Saída de Controle de
Movimento do Braço]). Se os dados não forem compatíveis com MAOC, não será possível
usar este módulo com instrução MAOC. Algumas opções de atribuição de pontos não estão disponíveis
quando a opção Sim estiver selecionada. |
|
Definir atribuições de pontos

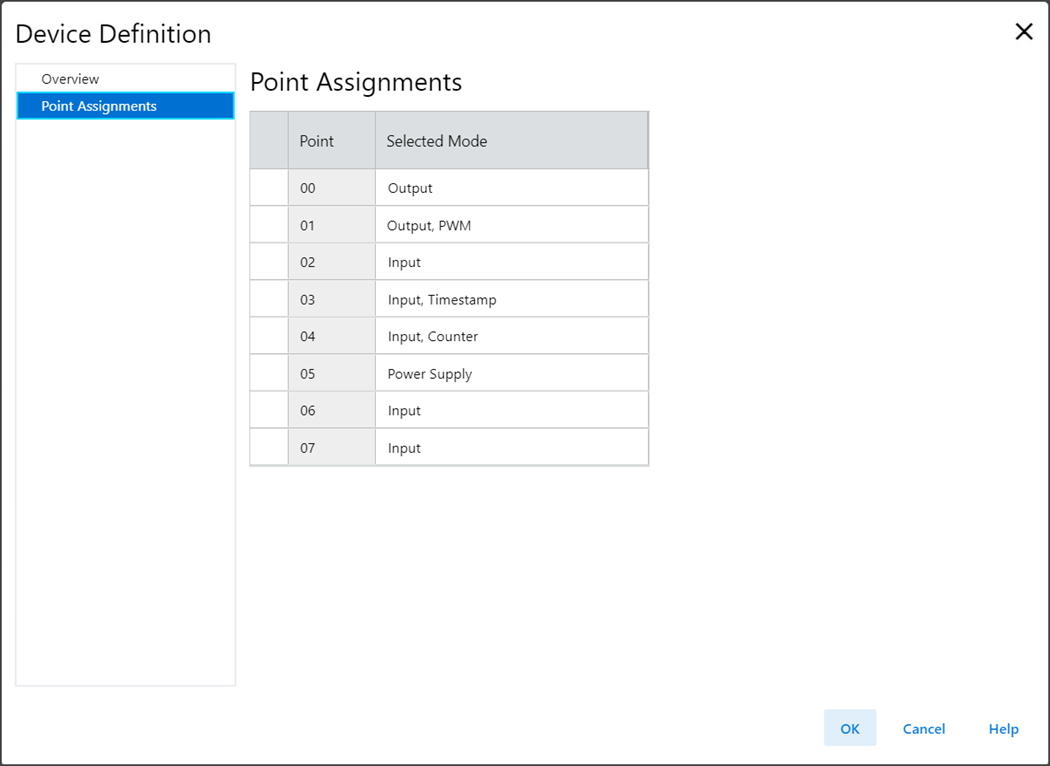

Exemplo de definição de atribuição de ponto
A opção Definir atribuições de saída inclui estes parâmetros:
Parâmetro | Definição | Opções disponíveis |
|---|---|---|
Ponto | Indica o ponto ao qual esta configuração se aplica. | 0 a 7 |
Modo selecionado | Define o modo em que a saída opera. | Quando os dados compatíveis com MAOC são configurados como
Não:
Quando os dados compatíveis com MAOC são configurados como
Sim:
|
