Visualização Eventos de entrada xx

A visualização Eventos de entrada xx, em que “xx” representa o índice de uma definição de evento, mostra as opções de configuração disponíveis para esse evento. Não é possível configurar os parâmetros nesta visualização, é preciso usar os tags de configuração.
Use essa visualização para analisar as seguintes tarefas:
  • Se o evento de entrada está habilitado.
  • Se o evento de entrada está travado.
  • Se os acionadores de ponto independentes para o evento de entrada estão habilitados.
  • Verificar a condição de acionamento para o evento de entrada.
  • Verificar os participantes e seu comportamento de transição de estado para o evento de entrada.

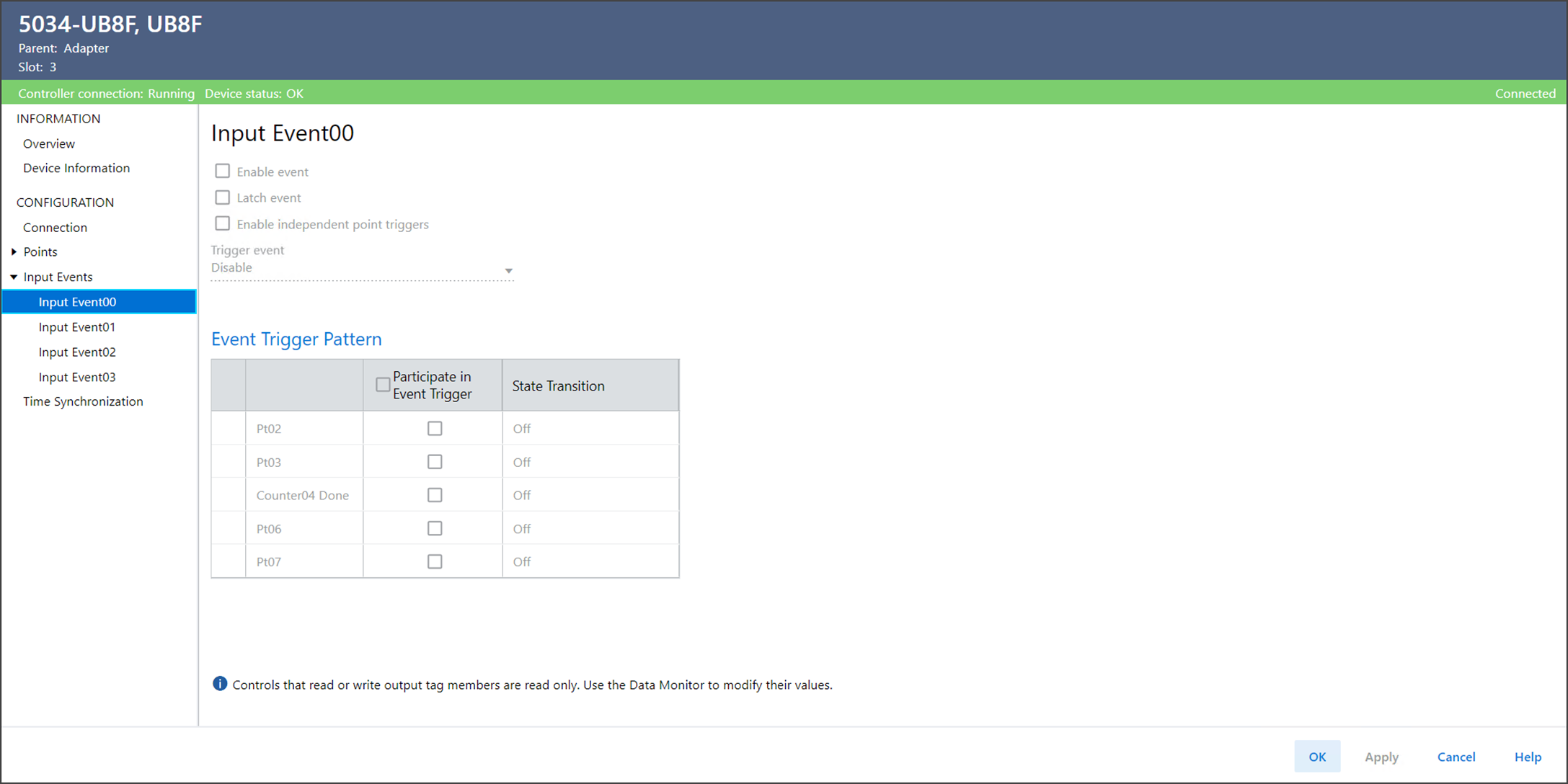

Exemplo de visualização do evento de entrada xx
A visualização Evento de entrada xx inclui estes parâmetros.
Parâmetro
Descrição
Nome do membro
Valor
Habilitar evento
Exibe se o acionador de evento correspondente está ativo. Os eventos são acionados quando as condições corresponderem à definição do evento.
EO.Eventxx.En
  • 0 = A definição do acionador de evento não está ativa.
  • 1 = A definição do acionador de evento está ativa.
Travar evento
Indica se um evento permanece travado até ser reconhecido.
EO.Eventxx.LatchEvent
  • 0 = O evento não foi travado. Os novos eventos substituem os antigos.
  • 1 = O evento foi travado. Os eventos são travados até serem reconhecidos. Novos eventos não são relatados até que o evento atual seja reconhecido. Até quatro novos eventos são armazenados no buffer de memória. Quando o buffer de memória está cheio, eventos adicionais são perdidos.
Ativar acionadores de pontos independentes
Exibe se cada condição indicada na definição do acionador de evento pode iniciar um evento de forma independente.
EO.Eventxx. IndependentConditionTriggerEn
  • 0 = Quando todas as condições selecionadas atingirem os valores configurados, um evento será acionado.
  • 1 = Quando qualquer condição selecionada atingir o valor configurado, um evento será acionado.
Acionamento de evento
Aciona um evento sempre que uma mudança de estado de entrada resultar em uma das seguintes condições:
  • Corresponde à definição do acionador de evento
  • Não corresponde mais à definição do acionador de evento
EO.Eventxx.EventRisingEn
EO.Eventxx.EventFallingEn
Os valores (EventRisingEn, EventFallingEn) representam:
  • (0, 0): O acionamento de evento está desabilitado.
  • (1, 0): O evento é acionado quando a entrada muda para corresponder ao padrão configurado.
  • (0, 1): O evento é acionado quando a entrada muda para não corresponder ao padrão configurado.
  • (1, 1): O evento é acionado quando a entrada muda para corresponder ou não corresponder ao padrão configurado.
Padrão de acionamento de evento – Participar do acionamento de evento
Indica se o ponto especificado participa da definição do acionador de eventos para o evento.
EO.Eventxx.CounterxxSelect
EO.Eventxx.PtxxDataSelect
  • 0 = O ponto não participa da definição do acionador de eventos.
  • 1 = O ponto participa da definição do acionador de eventos.
Padrão de acionamento de evento – Transição de estado
Indica o estado da entrada a ser correspondida após a transição.
EO.Eventxx.CounterxxValue
EO.Eventxx.PtxxDataValue
Para PtxxDataValue:
  • 0 = Desligado (padrão)
  • 1 = Ligado
Para CounterxxValue:
  • 0 = Não concluído (padrão)
  • 1 = Concluído
