Módulos de relé 5034-OW4I e 5034-OW4IXT com 4 saídas isoladas de 2 A

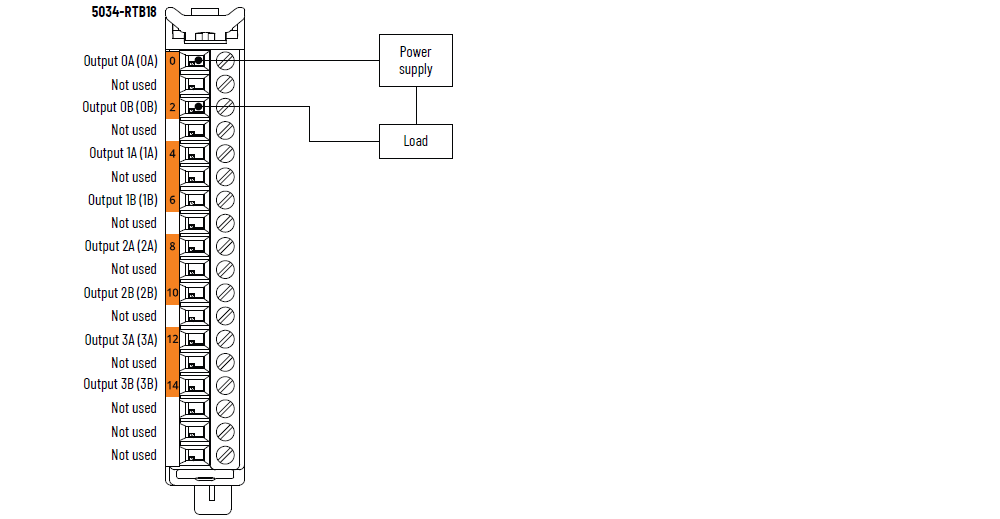

Diagrama de fiação do 5034-OW4I e 5034-OW4IXT

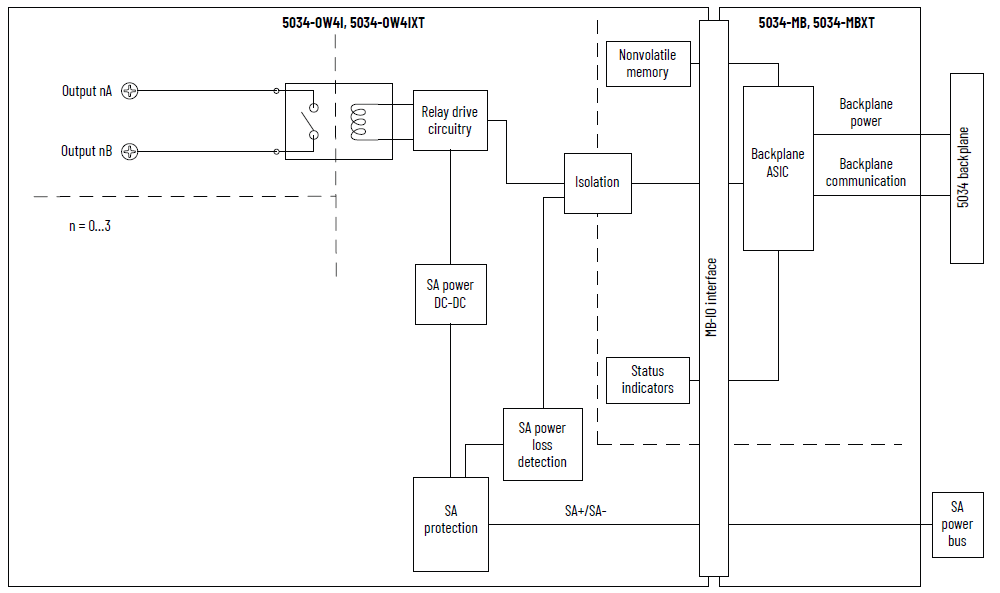

Diagrama de blocos de funções 5034-OW4I e 5034-OW4IXT
Atributo | 5034-OW4I, 5034-OW4IXT |
|---|---|
Classificação do relé (1) | 2 A resistivo por canal a 5 a 30 Vcc 2 A resistivo por canal a 120 Vca, 50/60 Hz 2 A resistivo por canal a 240 Vca, 50/60 Hz |
Fuga no estado desenergizado | 0 mA Contato seco, sem amortecedores integrados |
Corrente nominal de saída, máx. | 2 A resistivo por canal a 5 a 30 Vcc 2 A resistivo por canal a 120 Vca, 50/60 Hz 2 A resistivo por canal a 240 Vca, 50/60 Hz |
Tempo de atraso de saída (backplane para parafuso), máx. Desligado para Ligado Ligado para Desligado | 10 ms |
Resistência de contato inicial, máx. | 30 mΩ |
Estados no modo de programa por ponto | Hold Last State On Off (Padrão) |
Estados de saída no modo de falha por ponto | Hold Last State On Off (Padrão) |
Duração do modo de falha por ponto | 1 s 2 s 5 s 10 s Para sempre (Padrão) |
Estado final de saída após modo de falha por ponto | Ligado Off (Padrão) |
Corrente no estado por ponto, mín. | 100 μA a 100 mVcc |
Frequência de comutação, máx. | 1 operação/3 s (0,3 Hz a carga nominal) |
Vida útil esperada do contato, elétrica | 2 A, 240 VCA (resistivo): mín. 1x10 5 ciclos de
operação (a 20 vezes/min)2 A, 30 Vcc (resistivo): mín. 1x10 5 ciclos de
operação (a 20 vezes/min) |
Vida útil esperada do contato, mecânica | Mín 2x10 7 ciclos de operação (a 180 vezes/min) |
Classificação Pilot Duty | 5 a 240 Vca, 50/60 Hz, C300 pilot duty por canal 5 a 125 Vcc, R150 pilot duty por canal |
(1) Supressão de transiente – Conectar supressores de surto
em sua carga indutiva externa aumenta a vida útil do módulo.
Para obter mais detalhes, consulte Orientação sobre fiação
de automação industrial e aterramento, publicação 1770-4.1
(Industrial Automation Wiring and Grounding Guidelines). | |
Atributo | 5034-OW4I, 5034-OW4IXT |
|---|---|
Número de saídas | 4 Forma A (normalmente aberto) |
Faixa de tensão de saída | 5 a 30 Vcc 5 a 240 Vca |
Tensão de alimentação SA, nom. | 24 Vcc |
Faixa de tensão da alimentação SA | 10 a 30 Vcc |
Corrente de alimentação SA, nom. | 100 mA |
Corrente de alimentação SA, máx. | 200 mA |
Corrente de alimentação SA sem carga | 3,0 mA |
Proteção contra polaridade reversa do lado do campo (SA) | Sim |
Dissipação de energia, máx. (1) | 0,74 W |
Dissipação térmica, máx. (1) | 2,52 BTU/h |
Tensão de isolamento | 250 V (contínuo), Tipo de isolamento básico, do sistema para
o SA 250 V (contínuo), Tipo de isolamento reforçado, do sistema
para o canal 250 V (contínuo), Tipo de isolamento reforçado, do SA para o
canal 250 V (contínuo), Tipo de isolamento reforçado, do canal para
o canal |
Suporte de remoção e inserção sob alimentação | Sim |
Codificação eletrônica | Codificação eletrônica via software de programação |
Posições das teclas do borne removível (slot) | 7, 12, 15 |
Bornes removíveis compatíveis | 5034-RTB18, 5034-RTB18S |
Categoria de fiação (2) | 2 - Portas de sinal 2 - Portas de alimentação |
Especificação da fiação | Consulte Especificações de fiação para bornes removíveis nos
dados técnicos das especificações do sistema PointMax I/O,
publicação 5034-TD001 |
Indicadores | 1 indicador de status do módulo verde/vermelho 1 indicador de status de alimentação SA verde/vermelho 4 indicadores de status de E/S amarelos |
Dimensões (AxLxP), aprox. | 123,6 x 15,0 x 66,4 mm (4,87 x 0,59 x 2,61 pol.) |
Peso, aprox. | 53,0 g (1,87 oz.) – 5034-OW4I 55,0 g (1,94 oz.) – 5034-OW4IXT |
Tipo de gabinetes | Nenhum (Estilo aberto) |
Código de temperatura norte americano | T4 |
Código de temperatura UKEX/ATEX | T4 |
Código de temperatura IECEx | T4 |
(1) O valor é medido a 60 °C (140 °F). A dissipação de
energia varia de acordo com a temperatura. (2) Use essas informações de categoria do condutor para
planejar o roteamento dos cabos. Consulte Orientação sobre
fiação de automação industrial e aterramento, publicação
1770-4.1
(Industrial Automation Wiring and Grounding Guidelines). Use
essas informações de Categoria de condutor para planejar o
roteamento de condutores conforme descrito no Manual de
instalação no sistema apropriado. | |
