Módulos digitais de 4 saídas de 2 A 5034-OB4 e 5034-OB4XT

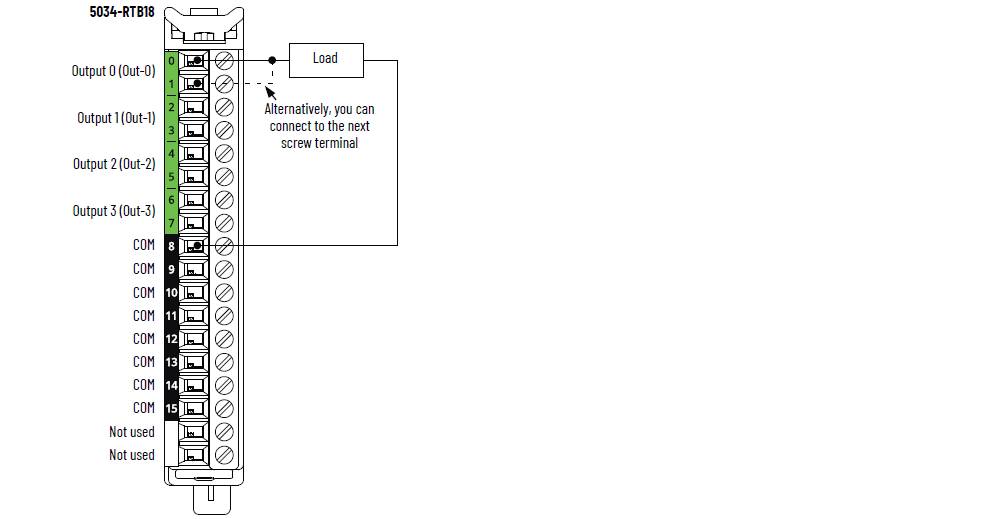

Diagrama de fiação do 5034-OB4 e 5034-OB4XT
Diagrama de blocos de funções 5034-OB4 e 5034-OB4XT
Atributo | 5034-OB4, 5034-OB4XT |
|---|---|
Faixa de tensão no estado energizado | 10 a 30 Vcc |
Queda de tensão no estado ligado, máx. | 0,25 Vcc |
Corrente no estado por ponto, mín. | 1 mA |
Tensão no estado desenergizado, máx. Detecção de fio interrompido no estado desenergizado
desabilitada | 5 Vcc com carga mín. de 1 mA |
Tensão no estado desenergizado, máx. Detecção de fio interrompido no estado desenergizado
habilitada | 5 Vcc com carga mín. de 5 mA |
Corrente de fuga em estado desenergizado, por ponto, máx. Detecção de fio interrompido no estado desenergizado
desabilitada | 0,05 mA |
Corrente de fuga em estado desenergizado, por ponto,
máx. (1) Detecção de fio interrompido no estado desenergizado
habilitada | 0,5 mA |
Classificação da corrente de saída por ponto, máx. | 2 A |
Classificação da corrente de saída por módulo, máx. | 6 A |
Corrente de surto por ponto, máx. | 3,0 A por 10 ms, repetível a cada 3 s |
Desligamento rápido da carga indutiva | Sim |
Carga indutiva permitida, máx. | 1,2 H |
Tensão de fixação de saída para carga indutiva quando
desligado | Tensão SA – 44V Típico é -20V quando a tensão SA é 24V |
Tempo de atraso de saída (backplane para parafuso), máx. Desligado para Ligado Ligado para Desligado | 200 μs a 2 A |
Largura de pulso, mín. | 200 µs |
Diagnóstico de detecção de carga aberta | Sim, configurável (O padrão é desligado) |
Detecção de curto-circuito/sobrecarga na saída | Sim |
Proteção contra de curto-circuito/sobrecarga na saída | Sim |
Classificação Pilot Duty | Corrente de energização 3 A, corrente nominal 2 A, DC-14 |
Estados no modo de programa por ponto | Hold Last State On Off (Padrão) |
Estados de saída no modo de falha por ponto | Hold Last State On Off (Padrão) |
Duração do modo de falha por ponto | 1 s 2 s 5 s 10 s Para sempre (Padrão) |
Estado final de saída após modo de falha por ponto | Ligado Off (Padrão) |
Saídas programáveis | Não suportada |
(1) Resistor de carregamento recomendado - Para limitar os
efeitos da corrente de fuga pelas saídas de estado sólido,
você pode conectar um resistor de carga em paralelo com a
sua carga. Para operação de 24 Vcc, use um resistor de 5,6
kΩ e 0,5 W para operação com transistor. | |
Atributo | 5034-OB4, 5034-OB4XT |
|---|---|
Número de saídas | 4 canais (1 grupo de 4), sourcing |
Categoria de tensão | 24 Vcc saída de corrente |
Tensão de saída, nom. | 24 Vcc |
Faixa de tensão de saída | 10 a 30 Vcc |
Tensão de alimentação SA, nom. | 24 Vcc |
Faixa de tensão da alimentação SA | 10 a 30 Vcc |
Corrente de alimentação SA, nom. | 6,1 A |
Corrente de alimentação SA, máx. | 6,2 A |
Corrente de alimentação SA sem carga | 9 mA |
Proteção contra polaridade reversa do lado do campo (SA) | Sim |
Dissipação de energia, máx. (1) | 1,88 W |
Dissipação térmica, máx. (1) | 6,41 BTU/h |
Tensão de isolação | 250 V (contínuo), Tipo de isolamento básico, do sistema para
o campo Sem isolamento entre a alimentação SA e as saídas Sem isolamento entre as saídas individuais |
Suporte de remoção e inserção sob alimentação | Sim |
CIP sync | Somente secundário, relógio comum |
Codificação eletrônica | Codificação eletrônica via software de programação |
Posições das teclas do borne removível (slot) | 1, 7, 11 |
Bornes removíveis compatíveis | 5034-RTB18, 5034-RTB18S |
Categoria de fiação (2) | 2 - Portas de sinal 2 - Portas de alimentação |
Especificação da fiação | Consulte Especificações de fiação para bornes removíveis nos
dados técnicos das especificações do sistema PointMax I/O,
publicação 5034-TD001 |
Indicadores | 1 indicador de status do módulo verde/vermelho 1 indicador de status de alimentação SA verde/vermelho 4 indicadores de status de E/S amarelos/vermelhos |
Dimensões (AxLxP), aprox. | 123,6 x 15,0 x 66,4 mm (4,87 x 0,59 x 2,61 pol.) |
Peso, aprox. | 45,0 g (1,59 oz.) – 5034-OB4 47,0 g (1,66 oz.) – 5034-OB4XT |
Tipo de gabinetes | Nenhum (Estilo aberto) |
Código de temperatura norte americano | T4 |
Código de temperatura UKEX/ATEX | T4 |
Código de temperatura IECEx | T4 |
(1) O valor é medido a 60 °C (140 °F). A dissipação de
energia varia de acordo com a temperatura. (2) Use essas informações de categoria do condutor para
planejar o roteamento dos cabos. Consulte Orientação sobre
fiação de automação industrial e aterramento, publicação
1770-4.1
(Industrial Automation Wiring and Grounding Guidelines). Use
essas informações de Categoria de condutor para planejar o
roteamento de condutores conforme descrito no Manual de
instalação no sistema apropriado. | |
