Módulos digitais de segurança de 8 entradas 5034-IB8S e 5034-IB8SXT
Para obter mais exemplos de diagramas de fiação para o 5034-IB8S e o 5034-IB8SXT que
podem ser usados em aplicações de segurança funcional, consulte o Manual do usuário
dos módulos de E/S digital PointMax, publicação 5034-UM002. A configuração da fiação afeta
o nível de aplicação de segurança para o qual um módulo de E/S de segurança PointMax
é adequado.

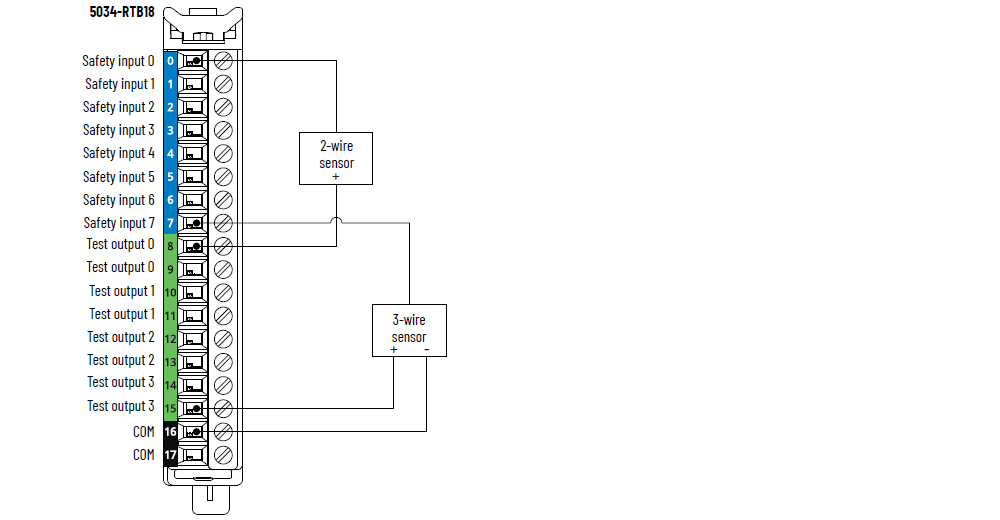

Diagrama de fiação do 5034-IB8S e 5034-IB8SXT – Fiação do sensor de 2 e 3
fios
Todas as saídas de teste são compatíveis com saídas de luz de
prevenção de segurança. |

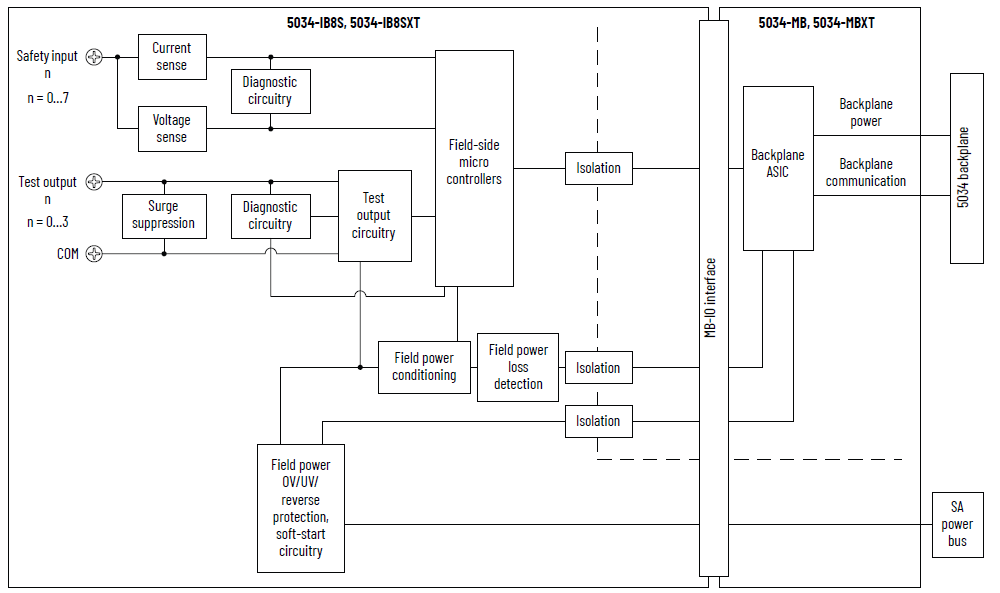

Diagrama de blocos de funções 5034-IB8S e 5034-IB8SXT
Atributo | 5034-IB8S, 5034-IB8SXT |
|---|---|
Faixa de tensão no estado energizado | 10 a 30 Vcc |
Corrente no estado energizado, mín. | 2,2 mA a 10 Vcc |
Corrente no estado energizado, nom. | 2,4 mA a 24 Vcc |
Corrente no estado energizado, máx. | 2,5 mA a 30 Vcc |
Tensão no estado Desenergizado, máx. | 5 Vcc |
Corrente no estado Desenergizado, máx. | 1,5 mA |
Tempo de atraso na entrada Tempo de filtro de Desligado para Ligado, selecionável pelo
usuário: | 0 ms (Padrão), 2 ms, 5 ms, 10 ms, 20 ms, 50 ms |
Tempo de atraso na entrada Tempo de filtro de Ligado para Desligado, selecionável pelo
usuário: | 0 ms (Padrão), 2 ms, 5 ms, 10 ms, 20 ms, 50 ms |
Classe de segurança (1) | Até e inclusive a Categoria 4 / PL e conforme a EN ISO
13849-1, SIL 3 conforme a IEC 61508 |
SRT | 7 ms a RPI de 2 ms |
Corrente de saída de teste por ponto, máx. | 0,7 A |
Corrente de saída de teste por módulo, total | 2,8 A |
Largura de pulso de saída de teste, máx. | 0,7 ms |
Período de pulso de saída de teste, típico | 512 ms |
Capacitância de campo de saída de teste, máx. | 100 nF |
Corrente de pico por saída de teste, máx. | 2,4 A por 50 ms, repetível a cada 2 s A corrente nominal do módulo não pode exceder 5 A. |
Queda de tensão no estado da saída de teste, máx. | 0,5 Vcc a 0,7 A |
Corrente de fuga em estado Desenergizado da saída de teste,
máx. | 0,5 mA |
Tensão em estado Desenergizado da saída de teste, máx. | 5 Vcc |
Corrente de limite de falha da luz de prevenção de segurança,
máx. | 6 mA |
Corrente de limite de falha da luz de prevenção de segurança,
mín. | 1,8 mA |
Saída de teste com proteção contra curto-circuito à
terra/sobrecarga | Sim (por ponto), 4 A típico |
Detecção de sobretemperatura do módulo | Sim |
Proteção contra tensão reversa da fonte SA | Sim |
Proteção contra sobretensão da fonte de alimentação SA,
máx. | 60 Vcc |
(1) Consulte o manual do usuário dos módulos de E/S digital
PointMax, publicação 5034-UM002, para
saber os níveis de adequação da aplicação de segurança e os
dados de segurança para os módulos de segurança. | |
Atributo | 5034-IB8S, 5034-IB8SXT |
|---|---|
Número de entradas de segurança | 8 |
Tipo de entrada | IEC 61131-2 (Tipo 3), corrente de entrada de corrente |
Número de saídas de teste/saídas da luz de prevenção de
segurança | 4 |
Tipo de saída de teste | Sourcing |
Tensão nominal de alimentação de operação da alimentação
SA | 24 Vcc |
Faixa de tensão de operação da alimentação SA | 18 a 30 Vcc |
Corrente de alimentação SA, nom. | 2,9 A |
Corrente de alimentação SA, máx. | 2,9 A |
Corrente de alimentação SA sem carga | 19 mA a 24 Vcc |
Dissipação de energia, máx. | 1,55 W |
Dissipação térmica, máx. | 5,29 BTU/h |
Tensão de isolamento | 250 V (contínuo), Tipo de isolamento básico, do sistema para
o campo Nenhum isolamento entre as portas de entrada e alimentação
SA Sem isolamento entre entradas individuais |
Suporte de remoção e inserção sob alimentação | Sim |
CIP sync | Sim, somente secundário, relógio comum |
Codificação eletrônica | Codificação eletrônica via software de programação |
Posições das chaves do borne removível | 1, 4, 14 |
Bornes removíveis compatíveis | 5034-RTB18, 5034-RTB18S |
Categoria de fiação (2) | 2 - Portas de sinal 2 - Portas de alimentação |
Especificação da fiação | Consulte Especificações de fiação para bornes removíveis nos
dados técnicos das especificações do sistema PointMax I/O,
publicação 5034-TD001 |
Indicadores | 1 indicador de status do módulo verde/vermelho 1 indicador de status de alimentação SA verde/vermelho 8 indicadores de status de E/S amarelos/vermelhos |
Dimensões (AxLxP), aprox. | 123,6 x 15,0 x 66,4 mm (4,87 x 0,59 x 2,61 pol.) |
Peso, aprox. | 46,0 g (1,62 oz.) – 5034-IB8S 49,0 g (1,73 oz.) – 5034-IB8SXT |
Tipo de gabinetes | Nenhum (Estilo aberto) |
Código de temperatura norte americano | T4 |
Código de temperatura UKEX/ATEX | T4 |
Código de temperatura IECEx | T4 |
(1) Use essas informações de categoria do condutor para
planejar o roteamento dos cabos. Consulte Orientação sobre
fiação de automação industrial e aterramento, publicação
1770-4.1
(Industrial Automation Wiring and Grounding Guidelines). Use
essas informações de Categoria de condutor para planejar o
roteamento de condutores conforme descrito no Manual de
instalação no sistema apropriado. | |
