Visualização de Canais CJ
Use a visualização Canais CJ para selecionar a Compensação de junta fria, quando você conectar um canal de módulo a um tipo de entrada de termopar.
Nessa visualização, é possível fazer o seguinte:
- Selecione um dos seguintes modos de CJC para compensação de CJ:
- CJC integrado - Não é possível ver essa opção nesta visualização. Se Nenhum estiver selecionado na coluna Canal remoto de junta fria, a caixa de seleção Usar CJC do borne removível não estiver selecionada e um borne removível padrão (sem CJC) for usado, você poderá presumir que o canal está usando CJC integrado para compensação de CJ.
- CJC de borne removível - Se Nenhum for selecionado na coluna Canal de junta fria remoto e um borne removível com CJC for usado, você poderá presumir que o canal está usando o CJC do borne removível para compensação de CJ.IMPORTANTE: Se o uso de CJC do borne removível for obrigatório para sua aplicação devido ao requisito de precisão, certifique-se de que a caixa de seleção Usar CJC do borne removível esteja marcada e você esteja usando um borne removível com CJC. Se estiver usando um borne removível padrão (sem CJC) com a caixa de seleção Usar CJC do borne removível marcada, o canal falhará.
- Canal de junta fria remoto (CJC remota) - Se Chxx for selecionado na coluna Canal de junta fria remoto, você poderá presumir que o canal está usando o Chxx remoto para compensação de CJ.
- Desabilite a compensação para o canal.
- Visualize os detalhes de diagnóstico do canal CJ.

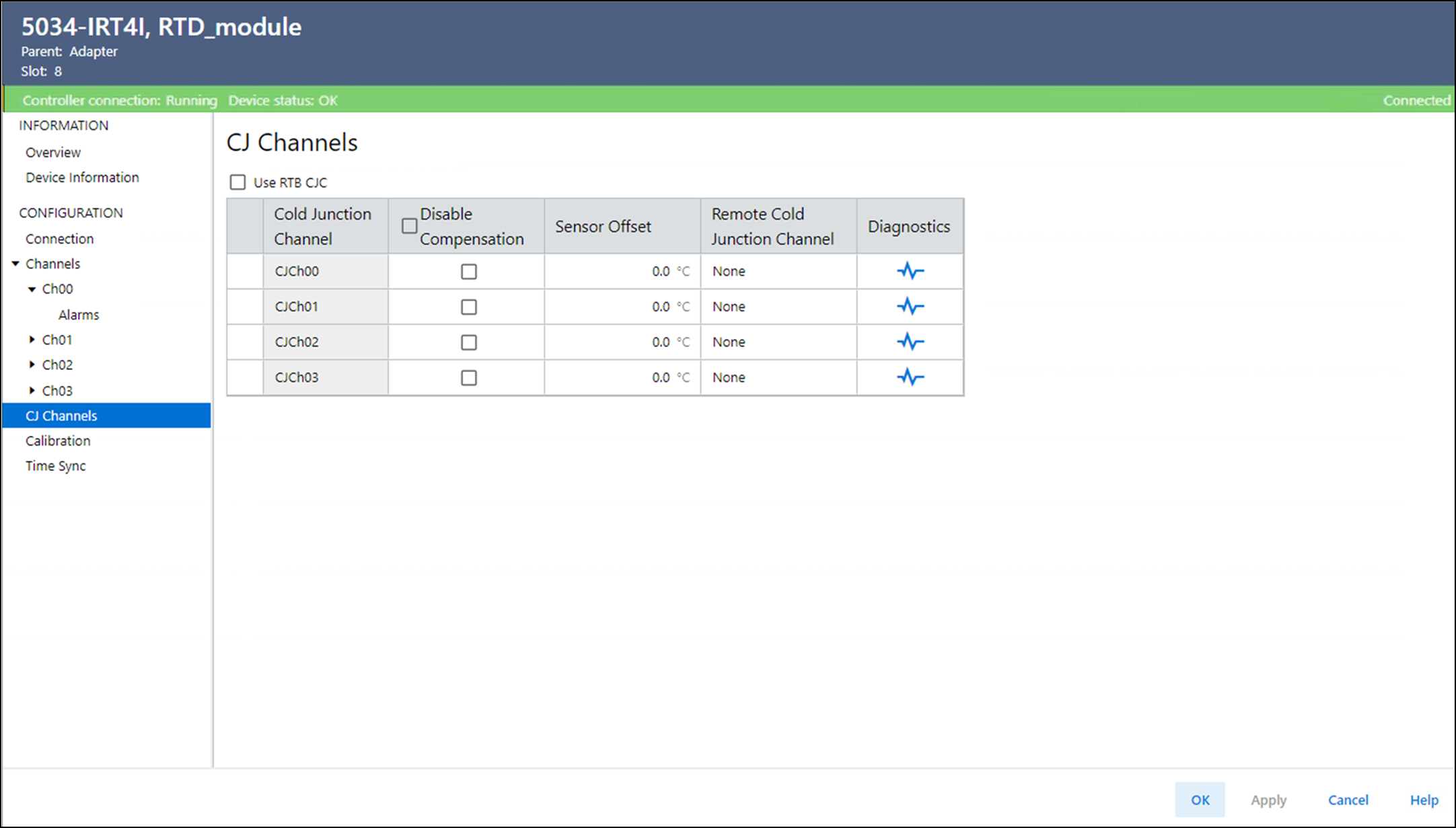

Exemplo de visualização Canais CJ

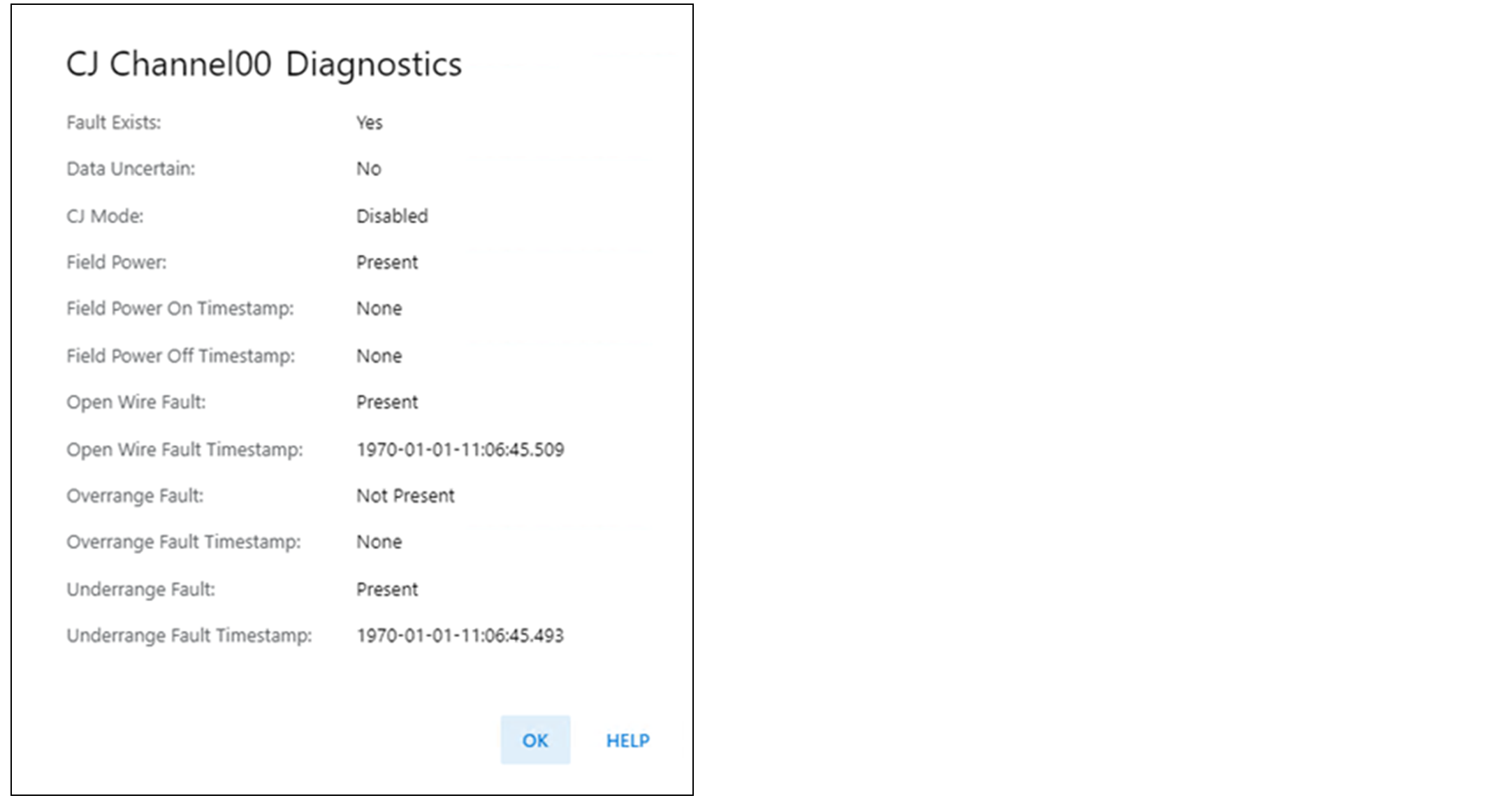

Diagnóstico do Canalxx CJ
Exibe as informações de diagnóstico para o canal CJ quando há uma conexão CJ. Quando estiver on-line com o módulo, selecione o ícone
na visualização Canais CJ para ver as informações de diagnóstico.
na visualização Canais CJ para ver as informações de diagnóstico.Exemplo de diagnóstico do Canalxx CJ
