Módulos analógicos de corrente de 8 entradas 5034-IF8C e 5034-IF8CXT

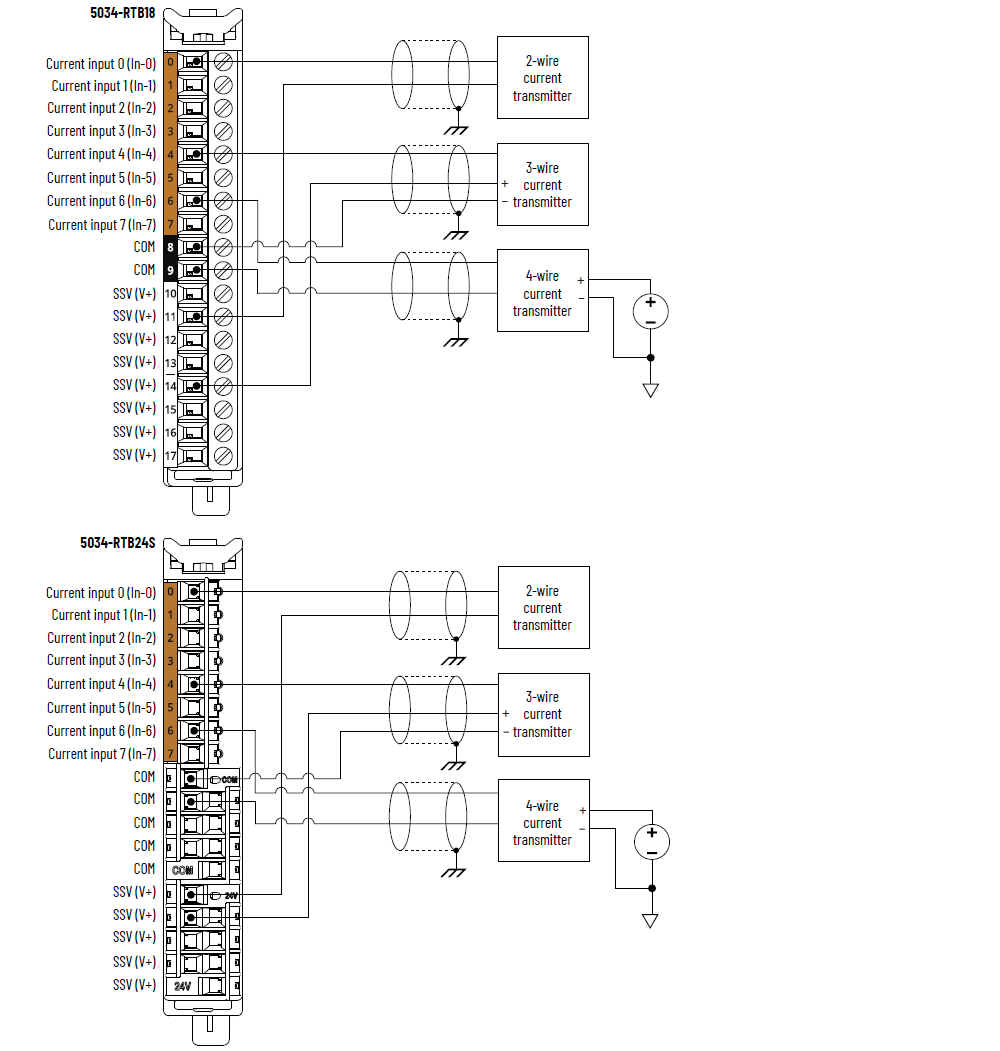

Diagrama de fiação do 5034-IF8C e 5034-IF8CXT

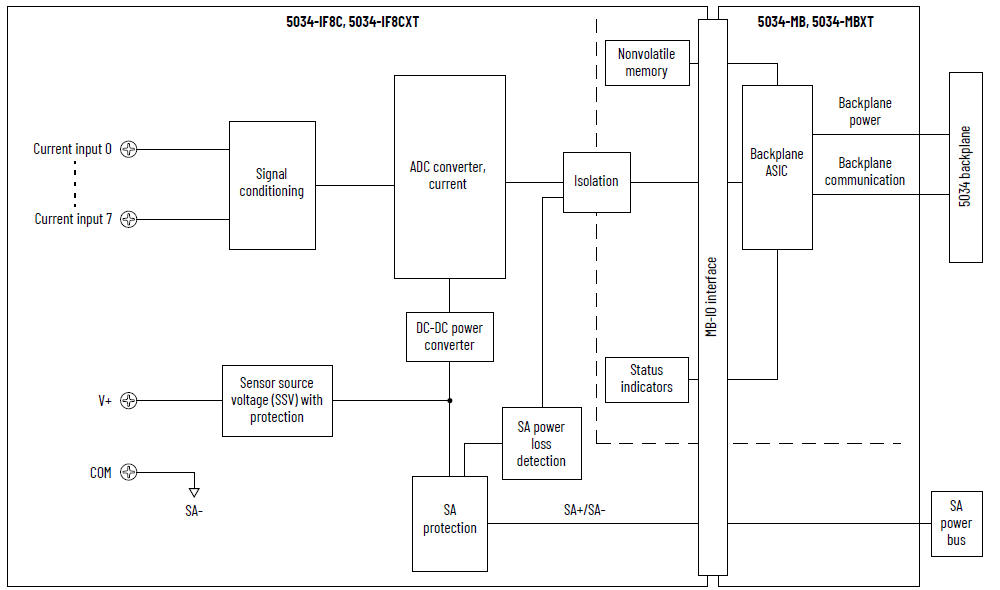

Diagrama de blocos de função 5034-IF8C e do 5034-IF8CXT
Atributo | 5034-IF8C, 5034-IF8CXT |
|---|---|
Faixa de entrada, corrente | 0 a 20 mA 4 a 20 mA |
Impedância da entrada | Corrente: 75 a 115 Ω |
Método de conversão do módulo | Sigma-delta |
Resolução, corrente (1) Com filtro de encaixe de 50/60 Hz | 16 bits |
Precisão de calibração a 25 °C (77 °F) | Corrente: 0,1% da escala completa, com filtro de 50/60 Hz |
Precisão de calibração acima da faixa completa de
temperatura -25 a +60 °C (-13 a +140 °F) | Corrente: 0,2% da escala completa, com filtro de 50/60 Hz |
Tempo de varredura mais rápido por canal | 0,4 ms |
Tempo de varredura mais rápido por módulo | 1,2 ms |
Seleções do filtro de encaixe de entrada (Hz) | 10, 20, 50, 60 (Padrão), 100, 200, 400, 500, 1000, 5000,
10000, 15625, 31250 |
Filtragem digital de entrada | Atraso de primeira ordem, 0 ms (Padrão) 0 a 32.767 ms (32,767 s) |
Compatibilidade com terminal HART portátil | Não suportada |
Proteção contra sobretensão de entrada, máx. | ±32 Vcc |
Proteção de sobrecorrente | Sim |
Valor dos dados durante a condição de sobrecarga | Escala total, sinalização de sobrefaixa, dados incertos/dados
inválidos |
Tempo de detecção de fio interrompido | Corrente: ≤ 1 s |
Alarme de dados integrados | Sim |
Escala para unidades de engenharia | Sim |
Amostragem de canal em tempo real | Sim |
Formato de dados | IEEE 754 Ponto flutuante de 32 bits |
Registro de data e hora contínuo de entradas | Sim |
(1) Depende do filtro de encaixe. | |
Atributo | 5034-IF8C, 5034-IF8CXT |
|---|---|
Número de entradas | 8 canais, terminação única Modo de corrente |
Tensão de alimentação SA, nom. | 24 Vcc |
Faixa de tensão da alimentação SA | 10 a 30 Vcc |
Corrente de alimentação SA, nom. | 1,1 A |
Corrente de alimentação SA, máx. | 1,2 A |
Corrente de alimentação SA sem carga | 11 mA |
Proteção contra polaridade reversa do lado do campo (SA) | Sim |
Faixa de tensão SSV | Siga a alimentação SA |
Corrente SSV, máx. | 1,0 A |
Proteção contra curto-circuito SSV | Sim |
Dissipação de energia, máx. (1) | 0,95 W |
Dissipação térmica, máx. (1) | 3,24 BTU/h |
Tensão de isolação | 250 V (contínuo), Tipo de isolamento básico, do sistema para
o campo Nenhum isolamento entre as portas de entrada e alimentação
SA Nenhum isolamento entre as portas de entrada individuais |
Calibração | Calibrado de fábrica Calibração manual compatível, consulte o Manual do usuário
dos Módulos de E/S Analógica PointMax, publicação 5034-UM003 |
Suporte de remoção e inserção sob alimentação | Sim |
CIP sync | Sim, somente secundário, relógio comum |
Codificação eletrônica | Codificação eletrônica via software de programação |
Posições das teclas do borne removível (slot) | 2, 5, 8 |
Bornes removíveis compatíveis | 5034-RTB18, 5034-RTB18S, 5034-RTB24S |
Categoria de fiação (2) | 2 - Portas de sinal 2 - Portas de alimentação |
Especificação da fiação | Consulte Especificações de fiação para bornes removíveis nos
dados técnicos das especificações do sistema PointMax I/O,
publicação 5034-TD001 |
Indicadores | 1 indicador de status do módulo verde/vermelho 1 indicador de status de alimentação SA verde/vermelho 8 indicadores de status de E/S amarelos/vermelhos |
Dimensões (AxLxP), aprox. | 123,6 x 15,0 x 66,4 mm (4,87 x 0,59 x 2,61 pol.) |
Peso, aprox. | 43,0 g (1,51 oz.) – 5034-IF8C 45,0 g (1,59 oz.) – 5034-IF8CXT |
Tipo de gabinetes | Nenhum (Estilo aberto) |
Código de temperatura norte americano | T4 |
Código de temperatura UKEX/ATEX | T4 |
Código de temperatura IECEx | T4 |
(1) O valor é medido a 60 °C (140 °F). A dissipação de
energia varia de acordo com a temperatura. (2) Use essas informações de categoria do condutor para
planejar o roteamento dos cabos. Consulte a Orientação sobre
fiação de automação industrial e aterramento, publicação
1770-4.1
(Industrial Automation Wiring and Grounding Guidelines). Use
essas informações de Categoria de condutor para planejar o
roteamento de condutores conforme descrito no Manual de
instalação no sistema apropriado. | |
