Módulo mestre IO-Link de 4 canais 5034-IOL4 e 5034-IOL4XT

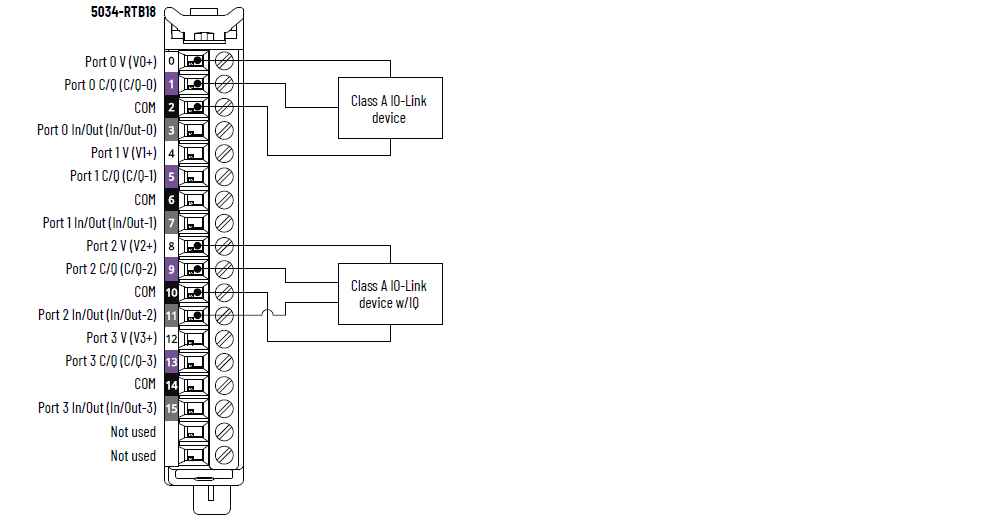

Diagrama de fiação do 5034-IOL4 e 5034-IOL4XT – Modo IO-Link
|

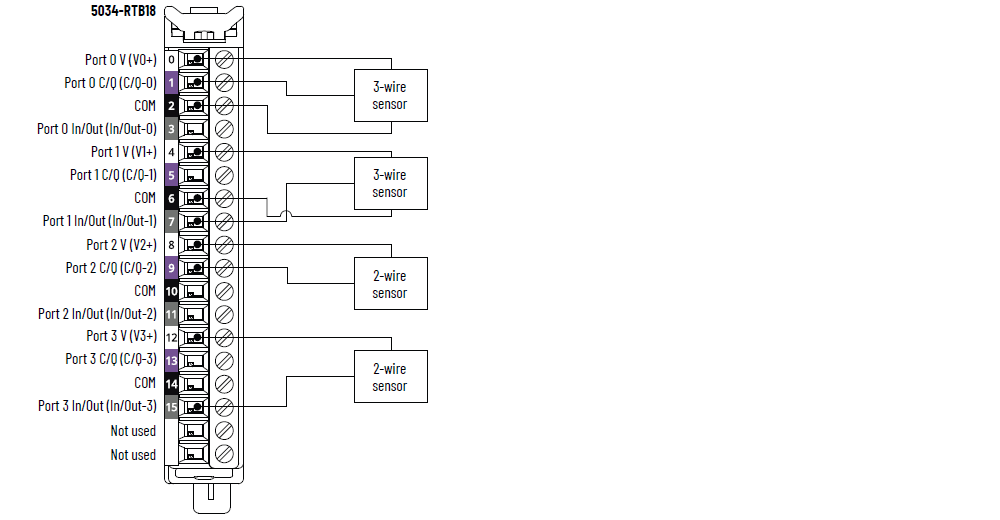

Diagrama de fiação do 5034-IOL4 e 5034-IOL4XT – Modo DI
|

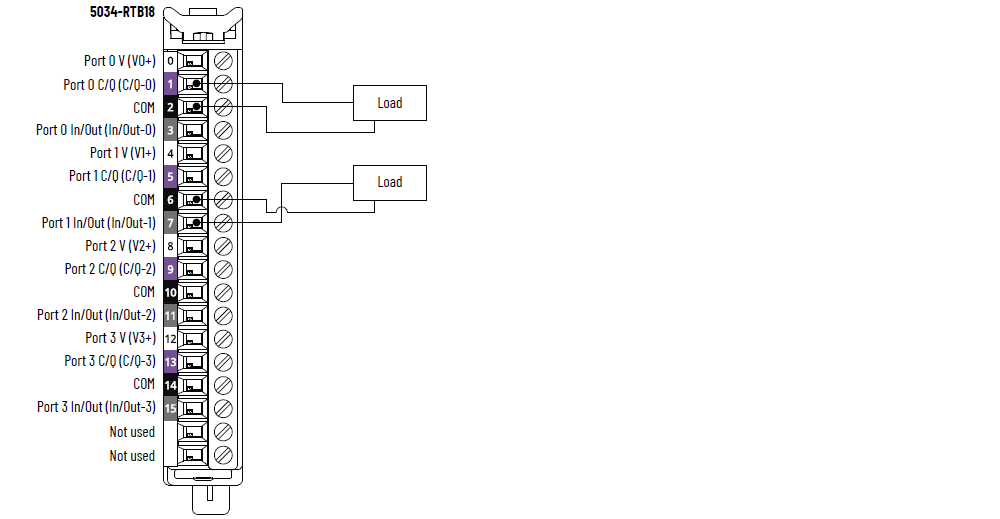

Diagrama de fiação do 5034-IOL4 e do 5034-IOL4XT – Modo DO
|

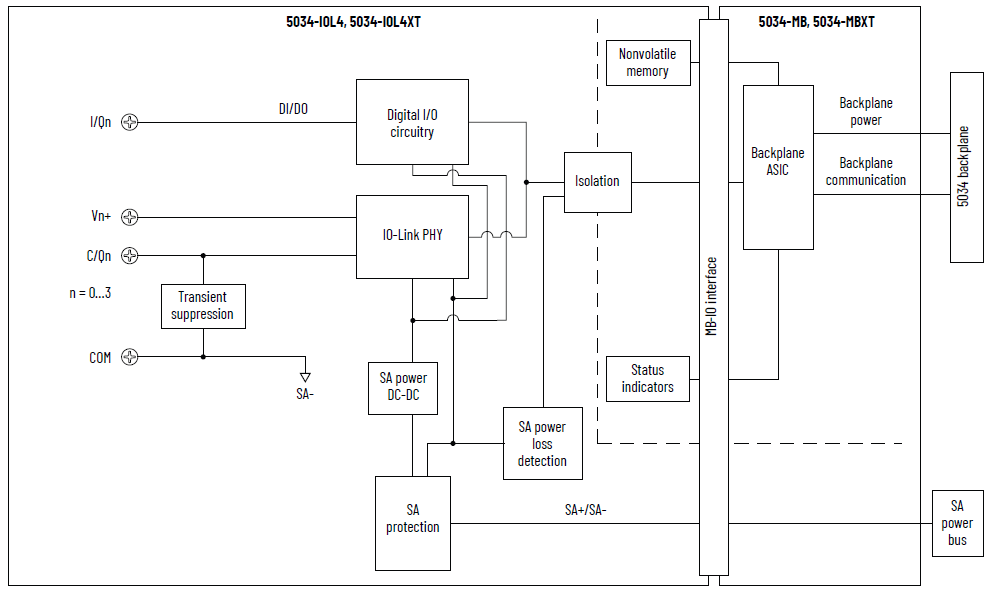

Diagrama de blocos de funções 5034-IOL4 e 5034-IOL4XT
Atributo | 5034-IOL4, 5034-IOL4XT |
|---|---|
Número de portas | 4 portas Classe A |
Velocidade de comunicação | 4,8 Kbps, 38,4 Kbps, 230,4 Kbps |
Tensão nominal | 20 a 30 Vcc |
Corrente nominal V+, por porta, máx. | 0,5 A |
Comprimento do cabo do dispositivo IO-Link, máx. | 20 m (66 pés) |
Versão do protocolo IO-Link | Versões 1.0 e 1.1 |
Atributo | 5034-IOL4, 5034-IOL4XT |
|---|---|
Faixa de tensão no estado energizado Canal 0, 2, 4, 6 | 11 a 30 Vcc – C/Q (no modo SIO) |
Faixa de tensão no estado energizado Canal 1, 3, 5, 7 | 10 a 30 Vcc – I/Q |
Corrente no estado energizado, mín. Canal 0, 2, 4, 6 | 2 mA – C/Q (no modo SIO) |
Corrente no estado energizado, mín. Canal 1, 3, 5, 7 | 2 mA – I/Q |
Corrente no estado energizado, nom. Canal 0, 2, 4, 6 | 2,5 mA – C/Q (no modo SIO) |
Corrente no estado energizado, nom. Canal 1, 3, 5, 7 | 2,3 mA – I/Q |
Corrente no estado energizado, máx. Canal 0, 2, 4, 6 | 6,6 mA – C/Q (no modo SIO) |
Corrente no estado energizado, máx. Canal 1, 3, 5, 7 | 5 mA – I/Q |
Tensão no estado desenergizado, máx. Canal 0, 2, 4, 6 | 5 Vcc – C/Q (no modo SIO) |
Tensão no estado desenergizado, máx. Canal 1, 3, 5, 7 | 5 Vcc – I/Q |
Corrente no estado desenergizado, máx. Canal 0, 2, 4, 6 | 1,5 mA – C/Q (no modo SIO) |
Corrente no estado desenergizado, máx. Canal 1, 3, 5, 7 | 1,5 mA – I/Q |
Impedância de entrada, min | 1,6 kΩ a 11 Vcc – C/Q (no modo SIO) 2 kΩ a 10 Vcc – I/Q |
Impedância de entrada, nom. | 9,6 kΩ a 24 Vcc – C/Q (no modo SIO) 10,4 kΩ a 24 Vcc – I/Q |
Impedância de entrada, máx. | 15 kΩ a 30 Vcc – C/Q (no modo SIO) 15 kΩ a 30 Vcc – I/Q |
Tempo de atraso de entrada (parafuso para backplane), máx. Canal 0, 2, 4, 6 Desligado para Ligado Ligado para Desligado | 900 µs |
Tempo de atraso de entrada (parafuso para backplane), máx. Canal 1, 3, 5, 7 Desligado para Ligado Ligado para Desligado | 60 µs |
Largura mínima de pulso de entrada Canal 0, 2, 4, 6 Desligado para Ligado Ligado para Desligado | 1 ms |
Largura mínima de pulso de entrada Canal 1, 3, 5, 7 Desligado para Ligado Ligado para Desligado | 0,125 ms |
Tempo do filtro de entrada Canal 0, 2, 4, 6 Desligado para Ligado Ligado para Desligado | 0 μs, 2 ms (Padrão), 5 ms, 10 ms, 20 ms, 50 ms |
Tempo do filtro de entrada Canal 1, 3, 5, 7 Desligado para Ligado Ligado para Desligado | 0 μs, 100 μs, 200 μs, 500 μs (Padrão), 1 ms, 2 ms, 5 ms, 10
ms, 20 ms, 50 ms A configuração de 0 μs é incorporada a um filtro de 10 μs. |
Contadores simples, frequência do contador Canal 0, 2, 4, 6 | 0 a f máx. = 500 Hz |
Contadores simples, frequência do contador Canal 1, 3, 5, 7 | 0 a f máx. = 4.000 Hz |
Registro de data e hora de entradas (sequência de eventos) Canal 0, 2, 4, 6 | Sim, precisão de ±500 μs |
Registro de data e hora de entradas (sequência de eventos) Canal 1, 3, 5, 7 | Sim, precisão de ±10 μs |
Eventos | Sim |
Correspondência de padrão | Sim |
Atributo | 5034-IOL4, 5034-IOL4XT |
|---|---|
Faixa de tensão no estado energizado Canal 0, 2, 4, 6 | 20 a 30 Vcc – C/Q (no modo SIO) |
Faixa de tensão no estado energizado Canal 1, 3, 5, 7 | 20 a 30 Vcc – I/Q |
Queda de tensão no estado ligado, máx. Canal 0, 2, 4, 6 | 0,6 Vcc – C/Q (no modo SIO) |
Queda de tensão no estado ligado, máx. Canal 1, 3, 5, 7 | 0,3 Vcc – I/Q |
Corrente em estado ligado por canal, máx. Canal 0, 2, 4, 6 | 250 mA – C/Q (no modo SIO) |
Corrente em estado ligado por canal, máx. Canal 1, 3, 5, 7 | 500 mA – I/Q |
Corrente de fuga em estado desenergizado, por ponto, máx. Detecção de fio interrompido no estado desenergizado desabilitada Somente canal 1, 3, 5, 7 | 0,1 mA |
Corrente de fuga em estado desenergizado, por ponto, máx. (1) Detecção de fio interrompido no estado desenergizado habilitada Somente canal 1, 3, 5, 7 | 0,5 mA |
Corrente de pico, por saída máx. Canal 1, 3, 5, 7 | 1 A por 10 ms, repetível a cada 3 s |
Classificação da corrente de saída por módulo, máx. | 3 A |
Tempo de atraso de saída (backplane para parafuso), máx. Canal 0, 2, 4, 6 Desligado para Ligado Ligado para Desligado | 1 ms |
Tempo de atraso de saída (backplane para parafuso), máx. Canal 1, 3, 5, 7 Desligado para Ligado Ligado para Desligado | 0,15 ms |
Diagnóstico de detecção de carga aberta Somente canal 1, 3, 5, 7 | Sim, configurável (o padrão é desligado) |
Detecção de curto-circuito/sobrecarga na saída Canal 0, 2, 4, 6 | Sim |
Detecção de curto-circuito/sobrecarga na saída Canal 1, 3, 5, 7 | Sim |
(1) Resistor de carregamento recomendado - para limitar os efeitos da corrente de fuga pelas saídas de estado sólido, você pode conectar um resistor de carga em paralelo com a sua carga. Para operação de 24 Vcc, use um resistor de 5,6 kΩ e 0,5 W para operação com transistor. | |
Atributo | 5034-IOL4, 5034-IOL4XT |
|---|---|
Número de entradas/saídas | 8 canais, configuráveis, incluindo 4 canais C/Q configurados no modo SIO, entrada tipo sinking, saída tipo sourcing |
Tensão de alimentação SA, nom. | 24 Vcc |
Faixa de tensão da alimentação SA | 20 a 30 Vcc |
Corrente de alimentação SA, nom. | 3,2 A |
Corrente de alimentação SA, máx. | 3,3 A |
Corrente de alimentação SA sem carga | 14 mA |
Proteção contra polaridade reversa do lado do campo (SA) | Sim |
Dissipação de energia, máx. (1) | 1,04 W |
Dissipação térmica, máx. (1) | 3,55 BTU/h |
Tensão de isolamento | 250 V (contínuo), Tipo de isolamento básico, do sistema para o campo Nenhum isolamento entre a fonte de alimentação SA e os canais Sem isolamento entre os canais individuais |
Suporte de remoção e inserção sob alimentação | Sim |
CIP sync | Sim, somente secundário, relógio comum |
Codificação eletrônica | Codificação eletrônica via software de programação |
Posições das teclas do borne removível (slot) | 3, 6, 12 |
Bornes removíveis compatíveis | 5034-RTB18, 5034-RTB18S |
Categoria de fiação (2) | 2 - Portas de sinal 2 - Portas de alimentação |
Especificação da fiação | Consulte Especificações de fiação para bornes removíveis nos dados técnicos das especificações do sistema PointMax I/O, publicação 5034-TD001 |
Indicadores | 1 indicador de status do módulo verde/vermelho 1 indicador de status de alimentação SA verde/vermelho 8 indicadores de status de E/S amarelos/vermelhos |
Dimensões (AxLxP), aprox. | 123,6 x 15,0 x 66,4 mm (4,87 x 0,59 x 2,61 pol.) |
Peso, aprox. | 48,0 g (1,69 oz.) – 5034-IOL4 51,0 g (1,80 oz.) – 5034-IOL4XT |
Tipo de gabinetes | Nenhum (Estilo aberto) |
Código de temperatura norte americano | T4 |
Código de temperatura UKEX/ATEX | T4 |
Código de temperatura IECEx | T4 |
(1) O valor é medido a 60 °C (140 °F). A dissipação de energia varia de acordo com a temperatura. (2) Use essas informações de categoria do condutor para
planejar o roteamento dos cabos. Consulte Orientação sobre
fiação de automação industrial e aterramento, publicação
1770-4.1
(Industrial Automation Wiring and Grounding Guidelines). Use
essas informações de Categoria de condutor para planejar o
roteamento de condutores conforme descrito no Manual de
instalação no sistema apropriado. | |
