Interface do usuário

Use a interface do usuário (user interface, UI) do

FactoryTalk Design Workbench

para criar projetos, especificar quais painéis exibir e redefinir para o layout padrão, se necessário.

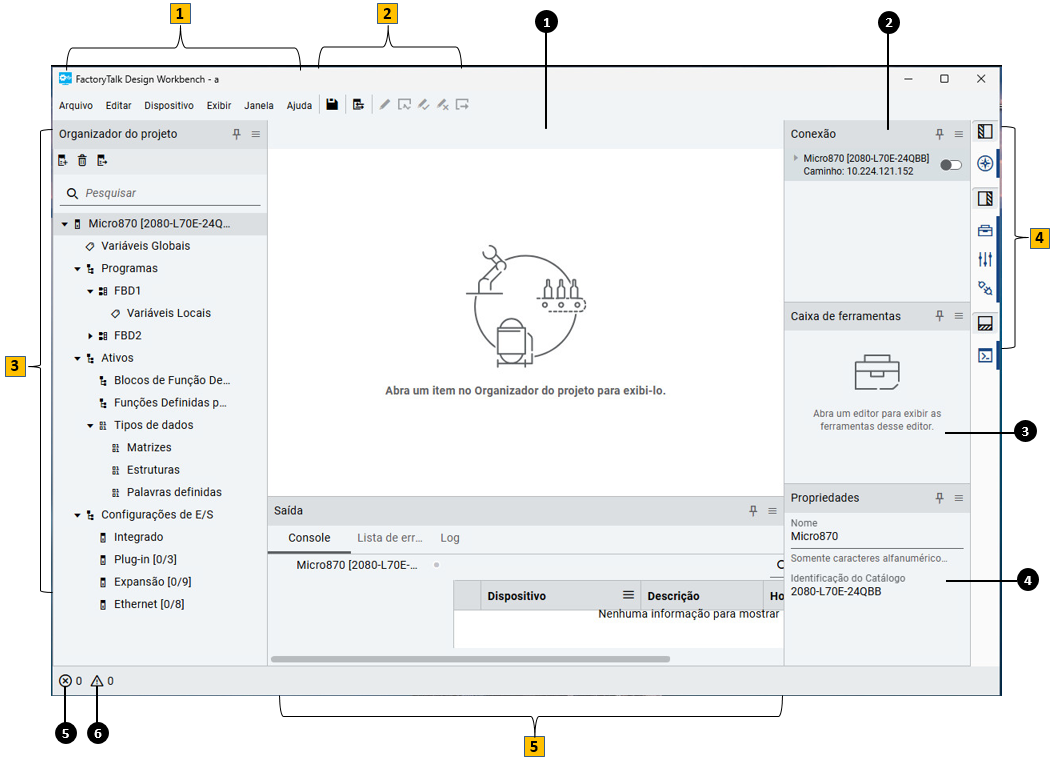

Itens na Interface do usuário
Item	Nome	Descrição
	Barra de menus	Contém os itens de menu para o FactoryTalk Design Workbench e a janela ativa.
	Barra de ferramentas	Contém: Os botões Salvar e Centro online . A barra de ferramentas do Alterar no modo de execução (Run mode change, RMC) com botões para iniciar edição online, testar, aceitar e finalizar alterações durante o RMC. Se as alterações do RMC estiverem em andamento, não forem testadas ou não forem aceitas em uma Unidade de organização do programa (Program Organization Unit, POU), os seguintes ícones aparecerão ao lado dessa POU no Organizador do projeto para indicar as alterações: indica que há alterações de RMC em andamento ou não salvas. Antes de se reconectar ao controlador, você pode optar por retomar a edição. indica que o teste está em andamento em uma POU. Antes de se reconectar ao controlador, você pode optar por continuar o teste da POU.
	Organizador do projeto	Exibe os dispositivos, as configurações de E/S e os elementos de programas do projeto em uma visualização em árvore organizada.
	Barra de painéis	Contém os botões de alternância que você usa para mostrar ou ocultar painéis específicos.
	Painel Saída	Contém: Uma página Console que exibe os dispositivos adicionados, o status da conexão deles e as entradas de log. Uma página Lista de erros que exibe as descrições, os locais e os carimbos de data/hora de erros, avisos e mensagens. Uma página Log que exibe as descrições de log e os carimbos de data/hora.
	Área de trabalho	Contém as opções para configurar dispositivos e compilar programas. O conteúdo varia de acordo com a página que você abre.
	Painel de conexão	Para cada dispositivo adicionado, o painel Conexão contém: O nome do dispositivo e o número do catálogo. O caminho da conexão para conectar ao dispositivo, se houver. A alternância usada para conectar ou desconectar do dispositivo. A lista de Modo do controlador para exibir e alterar o modo de conexão do controlador. O botão Falha para abrir a página de diagnósticos de falhas do controlador Micro800 . O botão Diagnosticar para abrir as páginas de diagnósticos do controlador e de comunicação. O botão Seguro para abrir as páginas para definir, limpar ou alterar a senha do controlador.
	Caixa de ferramentas	Contém os elementos de lógica e instruções que podem ser adicionados ao editor de linguagem aberto.
	Painel Propriedades	Exibe as propriedades de um item selecionado. Você pode editar as propriedades no painel Propriedades .
	Indicador de erro	Exibe o número total de erros no projeto atual, contando apenas os erros de POUs que foram compiladas e verificadas.
	Indicador de aviso	Exibe o número total de avisos no projeto atual, contando apenas os erros de POUs que foram compiladas e verificadas.
