Visualização SSI

O SSI está disponível apenas se você selecionar SSI para o parâmetro Tipo de encoder na caixa de diálogo Definição do dispositivo.
Exemplo de visualização SSI
A visualização SSI inclui estes parâmetros:
Parâmetro
Descrição
Desabilitar
Habilita ou desabilita a entrada SSI. Quando a entrada SSI é desabilitada, o módulo interrompe a saída do sinal do relógio.
Tipo de código
Determina o tipo de código do sensor SSI.
  • Binário
  • Cinza – Quando esta opção é selecionada, a conversão de Cinza para Binário está sempre habilitada.
    I.SSI00.Data
     contém o valor após a conversão de Cinza para Binário e
    I.SSI00.RawData
     contém os dados originais recebidos.
Comprimento da palavra
Determina o comprimento da palavra de dados seriais recebida em bits.
Bits à direita
Determina o número de bits a deslocar para a direita nos dados brutos SSI para obter I.SSIxx.Data.
Baud Rate
Determina a velocidade do relógio de dados SSI.
  • 125 K
  • 250K
  • 500K
  • 1M
  • 2M
Tempo de atraso
Determina o atraso em microssegundos entre palavras sucessivas de dados SSI.
Controle do filtro de palavras
Determina o número correspondente de palavras de dados SSI sucessivas e iguais que o módulo recebe do sensor SSI para atualizar a palavra de dados SSI presente em tempo real.
  • Desligado
  • Baixo (2 valores sucessivos)
  • Médio (3 valores sucessivos)
  • Alto (4 valores sucessivos)
  • Máximo (5 valores sucessivos)
Diagnóstico
Abre a caixa de diálogo Diagnóstico, que contém informações de diagnóstico.

Diagnóstico do SSI

Para visualizar os diagnósticos do SSI, selecione Diagnósticos na visualização SSI.

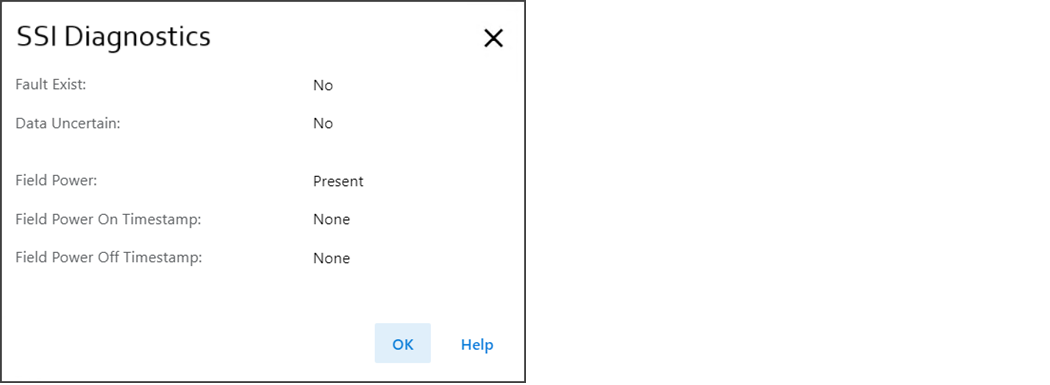

Exemplo de diagnóstico do SSI
