Visualização Eventoxx

A visualização Eventoxx, em que “xx” representa o índice de uma definição de evento, mostra as opções de configuração disponíveis para esse evento. Não é possível configurar os parâmetros nesta visualização, é preciso usar os tags de configuração.
Use essa visualização para analisar as seguintes tarefas:
  • Se o evento está habilitado.
  • Se o evento está travado.
  • Se os acionadores de ponto independentes para o evento estão habilitados.
  • Verifique a condição de acionamento para o evento.
  • Verifique os participantes e seu comportamento de transição de estado para o evento.

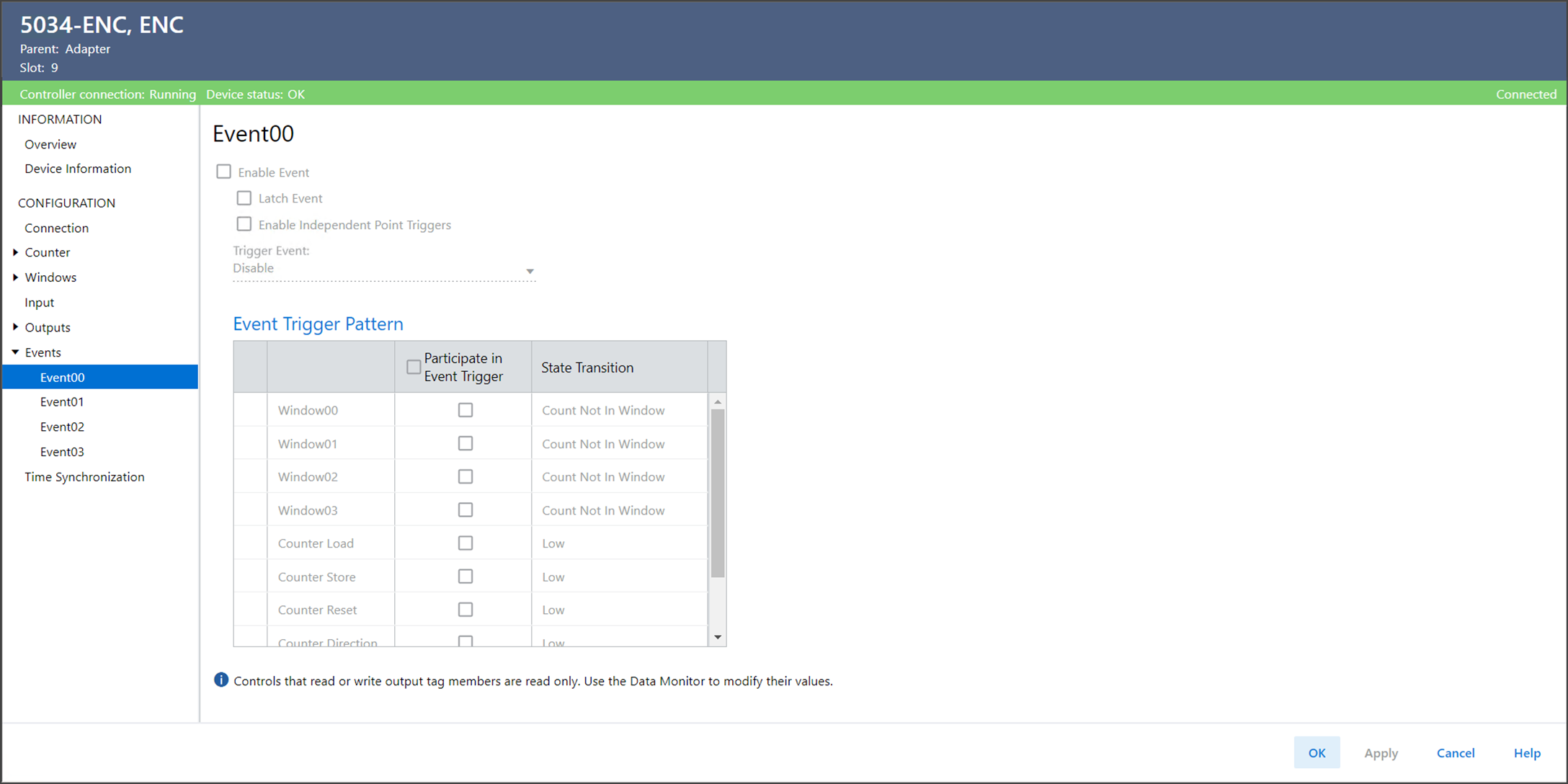

Exemplo de visualização Eventoxx
A visualização Eventoxx inclui estes parâmetros.
Parâmetro
Descrição
Nome do membro
Valor
Ativar evento
Exibe se o acionador de evento correspondente está ativo. Os eventos são acionados quando as condições corresponderem à definição do evento.
EO.Eventxx.En
  • 0 = A definição de acionamento de evento não está ativa e os eventos não são acionados quando as condições correspondem à definição
  • 1 = A definição de acionamento de evento está ativa e os eventos são acionados quando as condições correspondem à definição
Reter evento
Indica se um evento permanece travado até ser reconhecido.
EO.Eventxx.LatchEvent
  • 0 = O evento não foi travado. Os novos eventos substituem os antigos.
  • 1 = O evento foi travado. Os eventos são travados até serem reconhecidos. Novos eventos não são relatados até que o evento atual seja reconhecido. Até quatro novos eventos são armazenados no buffer de memória. Quando o buffer de memória está cheio, eventos adicionais são perdidos.
Ativar acionadores de pontos independentes
Exibe se cada condição indicada na definição do acionador de evento pode iniciar um evento de forma independente.
EO.Eventxx. IndependentConditionTriggerEn
  • 0 = O evento é acionado quando todas as condições participantes no acionamento do evento atingem seus valores configurados.
  • 1 = O evento é acionado quando qualquer condição participante no acionador do evento atinge o valor configurado.
Acionamento de evento
Aciona um evento sempre que uma alteração de estado resulta em uma das seguintes condições:
  • Corresponde à definição do acionamento de evento
  • Não corresponde mais à definição do acionador de evento
  • EO.Eventxx.EventRisingEn
  • EO.Eventxx.EventFallingEn
Os valores (EventRisingEn, EventFallingEn) representam:
  • (0, 0): O acionamento de evento está desabilitado.
  • (1, 0): O evento é acionado nas transições que correspondem ao padrão configurado.
  • (0, 1): Os acionamentos de eventos em transições não correspondem ao padrão configurado.
  • (1, 1): O evento é acionado nas transições que correspondem ou não ao padrão configurado.
Padrão de acionamento de evento – Participar do acionamento de evento
Exibe se a condição especificada participa da definição do acionamento de evento para o evento.
Quando o tipo de encoder é configurado como HSC:
  • EO.Eventxx.InWindowxxSelect
  • EO.Eventxx.ResetSelect
  • EO.Eventxx.HoldSelect
  • EO.Eventxx.LoadSelect
  • EO.Eventxx.StoreSelect
  • EO.Eventxx.RolloverSelect
  • EO.Eventxx.RollunderSelect
  • EO.EventxxDirectionSelect
Quando o tipo de encoder é configurado como SSI:
  • EO.Eventxx.InWindowxxSelect
  • EO.Eventxx.StoreSelect
  • EO.EventxxDirectionSelect
  • 0 = A condição não participa da definição do acionamento do evento.
  • 1 = A condição participa da definição do acionamento do evento.
Padrão de acionamento de evento – Transição de estado
Exibe o estado da condição a ser correspondida após a transição.
Quando o tipo de encoder é configurado como HSC:
  • EO.Eventxx.InWindowxxValue
  • EO.Eventxx.ResetValue
  • EO.Eventxx.HoldValue
  • EO.Eventxx.LoadValue
  • EO.Eventxx.StoreValue
  • EO.Eventxx.RolloverValue
  • EO.Eventxx.RollunderValue
  • EO.EventxxDirectionValue
Quando o tipo de encoder é configurado como SSI:
  • EO.Eventxx.InWindowxxValue
  • EO.Eventxx.StoreValue
  • EO.EventxxDirectionValue
For InWindowxxValue:
  • 0 = Fora da janela corresponde ao padrão do evento
  • 1 = Dentro da janela corresponde ao padrão do evento
Para outros tags de evento:
  • 0 = O valor de 0 corresponde ao padrão de evento
  • 1 = O valor de 1 corresponde ao padrão de evento
