Ajuda do FactoryTalk Optix 1.8.0

Desenvolver uma solução para importar UI

Use a comunicação OPC UA para importar a UI de outro projeto e exibir os valores das variáveis selecionadas.

Medidor circular de velocidade com um ponteiro indicando um valor próximo de 10, rotulado de 0 a 100, e um botão rotulado como Alterar painel abaixo. — Exemplo de aplicativo (servidor e cliente)

DICA:

Baixe um exemplo de projeto:

Pré-requisitos

Crie um projeto Servidor. Consulte Criar um projeto.

Crie um projeto Cliente. Consulte Criar um projeto.

DICA: O projeto Cliente importa dados do projeto Servidor.

Para desenvolver o projeto do servidor

Criar variáveis do projeto.

Criar painel remoto (tipos).

Configurar o painel principal (type).

Configurar o painel de velocidade (type).

Configurar o painel de aceleração (type).

Implementar o painel principal.

Criar um servidor OPC UA para push de objetos da UI.

Organize os elementos de interface.

Salve o projeto.

Para desenvolver o projeto do cliente

Criar um carregador de painel cliente.

Criar um NetLogic que obtém a UI.

Criar um cliente OPC UA para obter objetos de UI.

Organize os elementos de interface.

Salve o projeto.

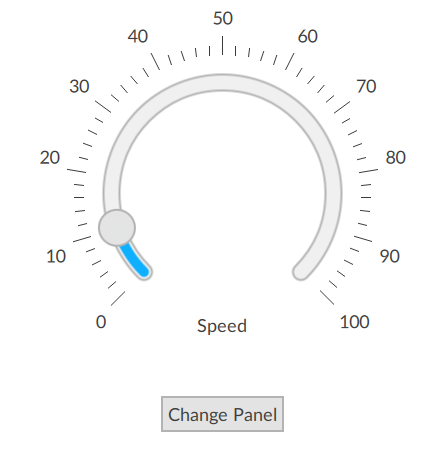

Medidor circular de controle de velocidade com incrementos rotulados de 0 a 100, um botão móvel no canto inferior esquerdo, um rótulo "Velocidade" abaixo do medidor, um botão "Alterar painel" embaixo e um ícone de cadeado desbloqueado no canto superior direito. — Exemplo de design de aplicativo (servidor e cliente)

Selecione

Executar

para executar projetos Servidor e Cliente usando o emulador de cliente para testar o projeto. Para executar os projetos em um cliente remoto, consulte Adicionar um dispositivo de destino.

Tutorial do OPC UA

Projeto do servidor

Projeto do cliente
