Conversor linear

Converta valores brutos de dados em valores em escala com base na relação linear aplicada à entrada.

Entrada

Propriedades
Propriedade
Descrição
Inclinação
Inclinação da linha.
Intercepção
O ponto no eixo Y em que passa a inclinação da linha.
Modo de vínculo dinâmico
Ler
Ícone Direção de leitura do vínculo dinâmico
Leia do nó de origem para o pai.
Padrão para vínculos dinâmicos definidos no NetLogics.
Gravar
Ícone Direção de gravação do vínculo dinâmico
Grave do nó pai para o nó de origem.
Ler/gravar
Ícone Direção de leitura e gravação do vínculo dinâmico
Leia do nó de origem para o pai e grave do pai para o nó de origem.
Padrão para vínculos dinâmicos criados na UI do
FactoryTalk Optix Studio
.
Vínculo dinâmico de origem
Uma variável que contém um valor bruto a ser convertido.
Essa propriedade está disponível somente para instâncias de conversor e não para tipos de conversor.

Saída

Um valor dimensionado baseado na conversão linear configurada.

Exemplo

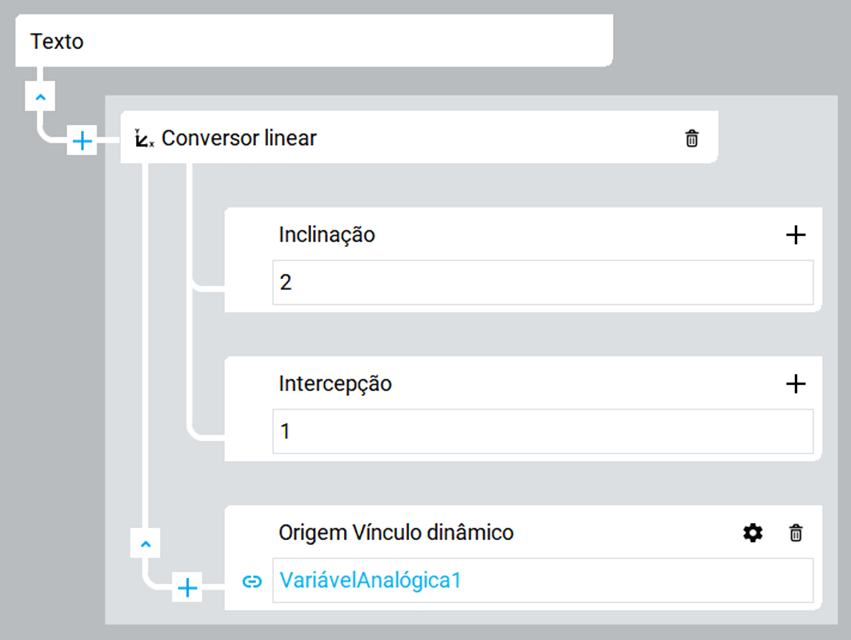

Instância de um conversor linear
Configuração de Conversor linear com inclinação definida como 2, intercepção definida como 1 e um vínculo dinâmico de origem atribuído a VariávelAnalógica1.
